3.3.2 Kundeneigene Spannungsversorgung
Der Transmitter kann auch mit anderen Anzeigegeräten oder kundeneigener Span-
nungsversorgung betrieben werden.

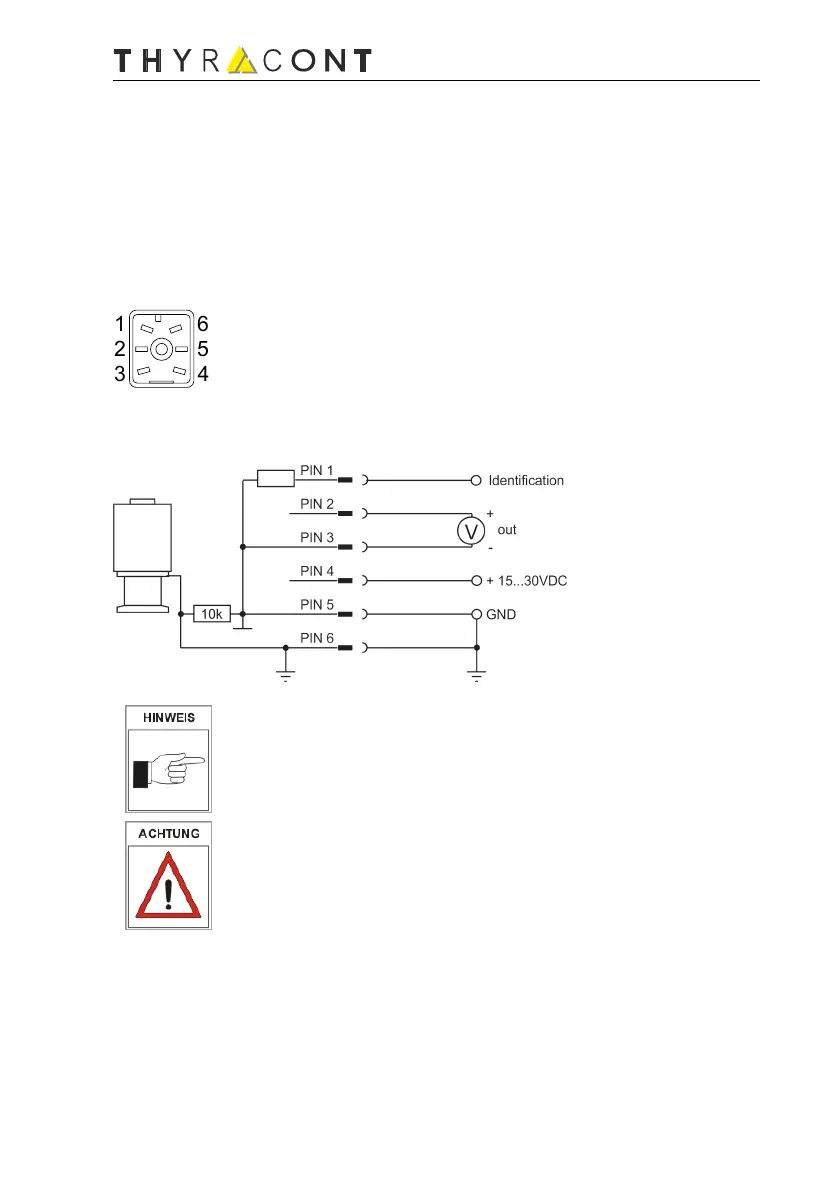

Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht
gemäß untenstehender Pinbelegung herzustellen:
Stecker Hirschmann, 6polig, männlich
Pin1: Identifikation: 3,0 kΩ
Pin2: Signal Output 0-10 VDC
Pin3: AGND
Pin4: Voltage Supply 12...30 VDC
Pin5: Supply GND
Pin6: Shield
Es wird empfohlen, Abschirmung (Pin 6) und Speisungserde (Pin
5) beim Speisegerät mit Erdung zu verbinden.
Falscher Anschluss oder unzulässige Versorgungsspannung kön-
nen zu Schäden am Transmitter führen!
VSP/VCP-0-10 V-201126
