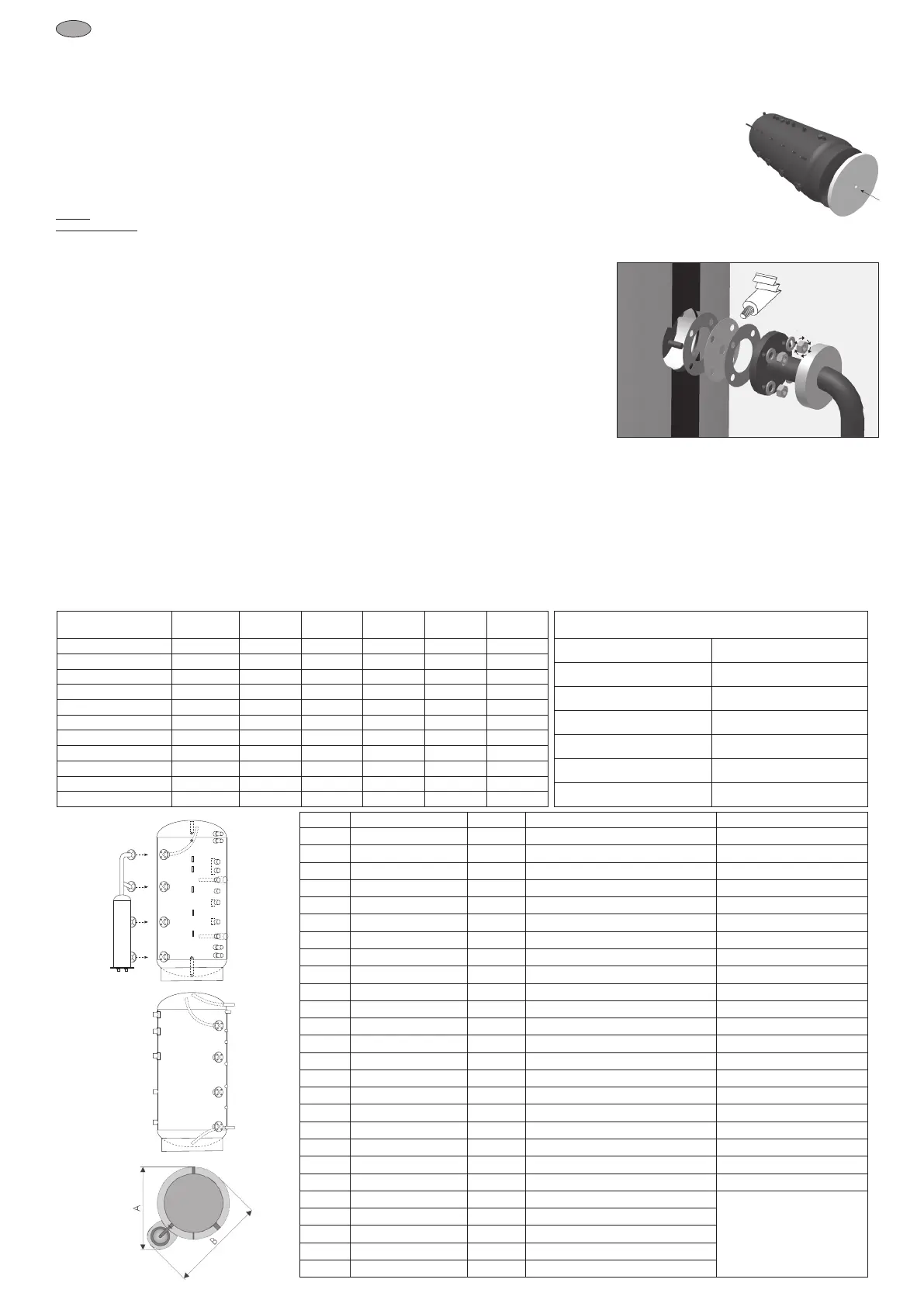

Vorwort
Wir möchten Ihnen zum Kauf eines Produktes aus dem Hause TiSUN® recht herzlich gratulieren. Mit unserem Namen bürgen wir für die hohe Qualität und Langlebigkeit unserer Produkte.
Ausschließlich konzessionierte Fachbetriebe, die im Umgang mit unseren Produkten vertraut sind, dürfen diese verarbeiten und montieren! Wir übernehmen keine Haftung für die inhaltliche Richtigkeit
und Vollständigkeit. Es gelten die Allgemeinen Geschäftsbedingungen der TiSUN GmbH in der gültigen Fassung. Örtliche Vorschriften, Gesetze und Normen sind einzuhalten.
DE
Sphärentauscher
1) 4 Stück der mitgelieferten Flachdichtungen mittels Installations – Dichtpaste an den Flanschen des Pro-Clean® – Schichtspeichers
anbringen. Anschließend die Schichtladescheiben laut der angegebenen Reihenfolge aufsetzen (lt. Zeichnung am Sphärentauscher)
und nochmals 4 Flachdichtungen mit Installationsdichtpaste montieren.
2) Den Sphärentauscher mit den Beilagscheiben und Muttern M12 von unten nach oben, mit einem Drehmoment von 70-80Nm
festschrauben.
3) Bei Verwendung des Sphärentauschers werden die perforierten, inneren Teile der Isolierscheiben herausgetrennt und die dadurch
entstandenen Ringe über die Sphärentauscheranschlussrohre gestülpt.
4) Die Solarleitungen auf die gekennzeichneten Anschlüsse (rot / blau) mittels lösbarer Verbindung anschließen.
Inbetriebnahme
1) Brauchwasser-Wellrohr mit 2 bar füllen
2) Speicher mit Wasser befüllen und Dichtheitsprobe mit max. 5 bar durchführen
3) Speicher auf heizungsseitigen Anlagendruck bringen (max. 3 bar)
4) Speicher bei Entlüftungsrohr mittels FE - Hahn entlüften und nachfüllen
5) Wellrohr mit Trinkwasser auf gewünschten Hausdruck (max. 6 bar) füllen
6) Alle Anschlüsse nochmals auf Dichtheit prüfen
Sicherheitshinweise
Generell sind den gesetzlichen Vorschriften, sowie den entsprechenden Normen in der gültigen Fassung Folge zu leisten. Als Verbrühungsschutz wird der Einbau eines thermostatischen
Mischventiles in die Warmwasserleitung empfohlen. Ein heizungsseitiger Sauerstoffeintrag ist zwingend zu unterbinden (Korrosions -u. Schlammgefahr). Sicherheitseinrichtungen (Sanitär und
Heizungsseite) sind gemäß den örtlichen und technischen Vorschriften, bauseits vorzusehen (Sicherheitsventil, Manometer, usw.).
Betriebshinweise
1) Um Druckschwankungen im Brauchwassersystem auszugleichen, emp ehlt TiSUN® ein geeignetes Ausdehnungsgefäß TiSUN Art.-Nr. 1610488 vorzusehen.
2) Grundsätzlich wird eine Betriebstemperatur von 65°C empfohlen, um den Kalkausfall im Brauchwasser zu minimieren und den Hygienebestimmungen zu entsprechen.
3) Wir empfehlen bei einer Wasserhärte von höher als 15° dH (deutscher Härtegrad) ein Entkalkungssystem einzusetzen, um Geräte im gesamten Haushalt gegen Verkalkung zu schonen.
4) Überprüfen der Systementlüftung: Bei Installationen (insbesondere alte Installationen bei Sanierungen) tritt gelegentlich ein Sauerstoffeintrag im Heizwasserkreis auf. Dadurch kann sich in
Pufferspeichern Luft ansammeln. Eine dauerhafte Entlüftung ist daher im ausreichenden Maße sicherzustellen. Dazu den KFE Hahn öffnen. Zu Beginn kann einiges Heizwasser aus dem
Entlüftungsrohr austreten, danach entweicht die Luft aus dem System, bis wieder Heizwasser austritt. Somit kann auf eine korrekte Entlüftung geschlossen werden. Danach ist der Systemdruck zu
prüfen und gegebenenfalls anzupassen.
5) Entkalkung: Bei erhöhtem Kalkvorkommen sollte das Wellrohr im ausreichenden Maße entkalkt werden. Bei den Wellrohranschlüssen können bei der Installation Spülanschlüsse TiSUN Art.Nr.
1610726 montiert werden. Dazu sollte der TiSUN Entkalker 5 liter Art.Nr. 1510346 verwendet werden.
Einbau
Die Aufstellung des Pro-Clean® muss in einem trockenen, frostgeschützten Raum erfolgen. Die Türbreite des Raumes muss mindestens dem max.
Speicherdurchmesser entsprechen. Der Pro-Clean® kann je nach Größe liegend oder stehend in den vorgesehenen Raum getragen oder mit einer Hebeanlage
eingebracht werden. Als Angriffspunkte dürfen nur die 6/4“ – Muffen (52 mm), oder die beiden geschlossenen ¾“ Muffenstutzen am Deckel und Boden verwendet werden.
Montageschritte der Reihe nach befolgen:
1) Den Pro-Clean® nach dem Einbringen umlegen, die Bodenisolierung einsetzen und den Speicher wieder aufstellen, und auf den vorgesehenen Standort positionieren.
Auf nötigen Platzabstand zum Einbringen der Isolierung und des E-Heizstabes sowie zur eventuellen Verbindung mit anderen Speichern ist zu achten.
2) Speicher anschließen. Alle erforderlichen Anschlüsse gemäß den vorgegebenen Hydraulik Anschlußschemen der Fa. TISUN. (Verwendungszweck und
Zusatzkomponenten anpassen). Bei Einbau des E-Heizstabes ist die 2“ Reduktionsmuffe (Originalzubehör E-Heizstab) aufzudichten und einzuschrauben.
Achtung: Bei den Brauchwasseranschlüssen (Nr. 2 u.13) dürfen nur Edelmetalle (z.B. Rotguss, Messing, Edelstahl..), oder Kunststoffe als Anschlußmaterialien verwendet werden.
Fließregel beachten: Die Fließregel besagt, dass „edlere“ Metalle (zum Beispiel Kupfer) nicht vor „unedleren“ (zum Beispiel Stahl) verwendet werden dürfen, da diese das nachfolgende unedlere Metall
lösen. Dies führt sowohl zu Korrosion im Rohrleitungssystem aber auch zu erhöhter Schadstoffbelastung des Trinkwassers. Die Fließregel betrifft nicht nur Rohrleitungen, sondern alle verwendeten
Installationsteile.
Type
Gesamthöhe
mit Isolierung
1
Ø mit
Isolierung
1
Ø ohne
Isolierung
1
Breite A mit
Isolierung
1
Breite B mit
Isolierung
1
Kippmaß
1
PC 500 1860 mm 850 mm 650 mm 1020 mm 1175 mm 1820 mm
PC 800 2010 mm 950 mm 750 mm 1105 mm 1280 mm 1975 mm
PC 1000B 2050 mm 1050 mm 850 mm 1180 mm 1380 mm 2020 mm
PC 1000S 2220 mm 990 mm 790 mm 1140 mm 1320 mm 2185 mm
PC 1250 / PC2WR 1250 2300 mm 1100 mm 900 mm 1235 mm 1440 mm 2270 mm
PC 1500 / PC2WR 1500 2290 mm 1200 mm 1000 mm 1320 mm 1540 mm 2280 mm
PC 2000 / PC2WR 2000 2380 mm 1300 mm 1100 mm 1400 mm 1640 mm 2380 mm
PC 2500 / PC2WR 2500 2270 mm 1500 mm 1300 mm 1600 mm 1840 mm 2350 mm
PC 3000 / PC2WR 3000 2760 mm 1470 mm 1250 mm 1530 mm 1790 mm 2780 mm
PC 4000 / PC2WR 4000 2390 mm 1820 mm 1600 mm 1830 mm 2130 mm 2520 mm
PC 5000 / PC2WR 5000 2900 mm 1820 mm 1600 mm 1830 mm 2130 mm 3020 mm
Technische Beschreibung PC / PC2WR
max. Betriebsdruck Puffer 3 bar
max. Betriebsdruck Brauchwasser 6 bar
Warmwasseranschluss 1“ IG*V4A (Nr. 1.4401)
Kaltwasseranschluss 1“ IG*V4A (Nr. 1.4401)
Heizungs-/Kesselanschluss 1½“ IG* mit Einströmdämpfer
Thermometer- und Fühleranschluss ½“ IG*
max. Temperatur 110°C
70-80 Nm
Sphärentauscher
1
2a
2b
4
6
7
8
9
10
12
13a
1
1
1
13b
Sphärentauscher
1
2a
2b
4
6
7
8
9
10
12
13a
33
32
31
30a
3
15
5
16
17
18
11
19
30b
Nr. Bezeichnung Dimension Verwendung Bemerkung
1 F (mit Flansch 100) 1½" Sphärentauscher mit Schichtscheiben bei Anschluss Solaranlage
2a V4A (Edelstahl) 1" WW-Anschluss (Edelstahl) zwingend (ev. mit Zirkulationslanze)
2b (2WR) V4A (Edelstahl) 1" WW-Anschluss (Edelstahl) zwingend (ev. mit Zirkulationslanze)
3 ½" Entlüftung zwingend
4 EE (mit Einströmdämpfer) 1½" Vorlauf Nachheizung bei Nachheizung zwingend
5 6 mm Anlegefühlerhülse für Boilerfühler zwingend
6 EE (mit Einströmdämpfer) 1½" Vorlauf Heizkreise je nach Hydraulikschema
7 H (für Heizstab) 2"
E-Heizstab (reduziert auf 1½") mit Verlängerung
optional
8 1½" Rücklauf Nachheizung bei Nachheizung zwingend
9 E (mit Einströmdämpfer) 1½" Rücklauf HT-Heizkreise je nach Hydraulikschema
10 E (mit Einströmdämpfer) 1½" Rücklauf NT-Heizkreise je nach Hydraulikschema
11 6 mm Anlegefühlerhülse für Solarfühler zwingend
12 H (für Heizstab) 2"
E-Heizstab (reduziert auf 1½") mit Verlängerung
optional
13a (2WR) V4A (Edelstahl) 1" KW-Anschluss (Edelstahl) zwingend
13b V4A (Edelstahl) 1" KW-Anschluss (Edelstahl) zwingend
15 ½" Fühlertauchhülse für Boilerthermometer optional
16 6 mm Anlegefühlerhülse meist für Kesselfühler je nach Hydraulikschema
17 6 mm Anlegefühlerhülse je nach Hydraulikschema
18 6 mm Anlegefühlerhülse je nach Hydraulikschema
19 ½" Entleerung zwingend
22 F (Flansch) DN200 Flansch für Rippenwärmetauscher optional
30a E (mit Einströmdämpfer) 1½" Verbindungswellrohr ev. mit Vorrangklappe
optional, nur in Verbindung mit anderen
Speichern
30b E (mit Einströmdämpfer) 1½" Verbindungswellrohr ev. mit Vorrangklappe
31 E (mit Einströmdämpfer) 1½" Verbindungswellrohr
32 1½" Verbindungswellrohr
33 1½" Verbindungswellrohr
Montage der Isolierung - siehe Beilageblatt-Isolierung
1) Sämtliche Maßangaben bewegen sich in einem Toleranzbereich von +/- 3%
Kontrolle
Der Pro-Clean® und die mitgelieferten Module sind nach Abladung auf etwaige Transportschäden zu überprüfen und gegebenenfalls schriftlich auf dem Lieferschein zu vermerken.
