MONTAGEM NUMA SUPERFÍCIE VERTICAL
Aviso: Para evitar que este aparelho caia na água, não o instale por cima ou
ao lado do seu aquário.O equipamento poderá ser instalado
horizontalmente numa superfície vertical utilizando as barras fornecidas
(ver esquema abaixo). Os 8 parafusos fornecidos são adequados para a
fixação das barras a superfícies de madeira. Deverá certificar-se de que o
lado correcto do equipamento fica virado para fora, com os separadores de
parede colocados na parte posterior do mesmo. Tenha em atenção que o
sentido do fluxo de água ao longo do equipamento não é predeterminado.
Cada um dos lados do equipamento pode ser utilizado ou como uma
entrada, ou como uma saída. Os conectores de mangueira devem ser
apertadas manualmente, sem o auxílio de uma ferramenta. Certifique-se de
que os aros estão na posição correcta antes de montar as restantes partes
do equipamento. Não utilize selantes de juntas ou fita de PTFE.
LIGAÇÃO AO FORNECIMENTO DE ÁGUA
Ligação com mangueira flexível
A unidade Pro Clear Ultima é fornecida com dois adaptadores de mangueira
universais de 45
o
para mangueiras com 38 mm e 40 mm de diâmetro. Se
utilizar o tamanho maior, a secção mais pequena do adaptador tem de ser
cortada para garantir um débito de água suficiente e prevenir possíveis danos
na bomba. Recomendamos que utilize a mangueira com o diâmetro maior. Os
adaptadores de mangueira devem ser aparados afastados da unidade, como na
ilustração abaixo. Corte cuidadosamente o excesso do adaptador com uma
serra alternativa, cortando as secções pela aresta e seguindo a linha desta.
Depois de ter cortado os conectores, coloque-as no equipamento tal como
descrito acima. Fixe a mangueira ao conector com uma anilha de aço inoxidável.
Ligação usando tubo rígido
Esta unidade também pode ser ligada com canalização rígida. Pode ligar um
tubo rígido de 32 mm (não fornecido) diretamente ao interior dos adaptadores
de mangueira utilizando uma cola de solvente orgânico. Para ligar um tubo
rígido de 1,5” ou 2”, monte primeiro um acessório 2” BSP liso na união
roscada fêmea (código TMC: 7507 - peça ao seu revendedor local) para a
entrada e saída da unidade. Para obter uma vedação estanque à água, terá de
utilizar vedante de silicone para aquários nas roscas e seguir as instruções do
fabricante para secar o vedante de silicone.
TAXAS DE FLUXO
Unidade Caudal máximo
Pro Clear Ultima 30 13.500 litros/hora
Pro Clear Ultima 55 18.000 litros/hora
Tenha em consideração que para obter um óptimo desempenho do
equipamento, é aconselhável fazer passar a totalidade do volume de água do
tanque pelo equipamento UV aproximadamente uma vez de duas em duas
horas. Igualmente, recomenda-se uma taxa de fluxo mínimo para fazer passar
todo o volume de água do tanque através do equipamento uma vez de três em
três horas
SISTEMA DE PRESSÃO
Esta unidade foi concebida para utilização com todos os tipos de bombas de
lago (pressão de trabalho não pode ser superior a 0,7 bar). Deverá aconselhar-
se junto do revendedor se souber de antemão que a unidade vai ser sujeita a
condições anormais.
IMPORTANTE: Para instalar a sua unidade com toda a segurança, leia e
compreenda a ficha com as diretrizes de instalação fornecida com estas
instruções.
26

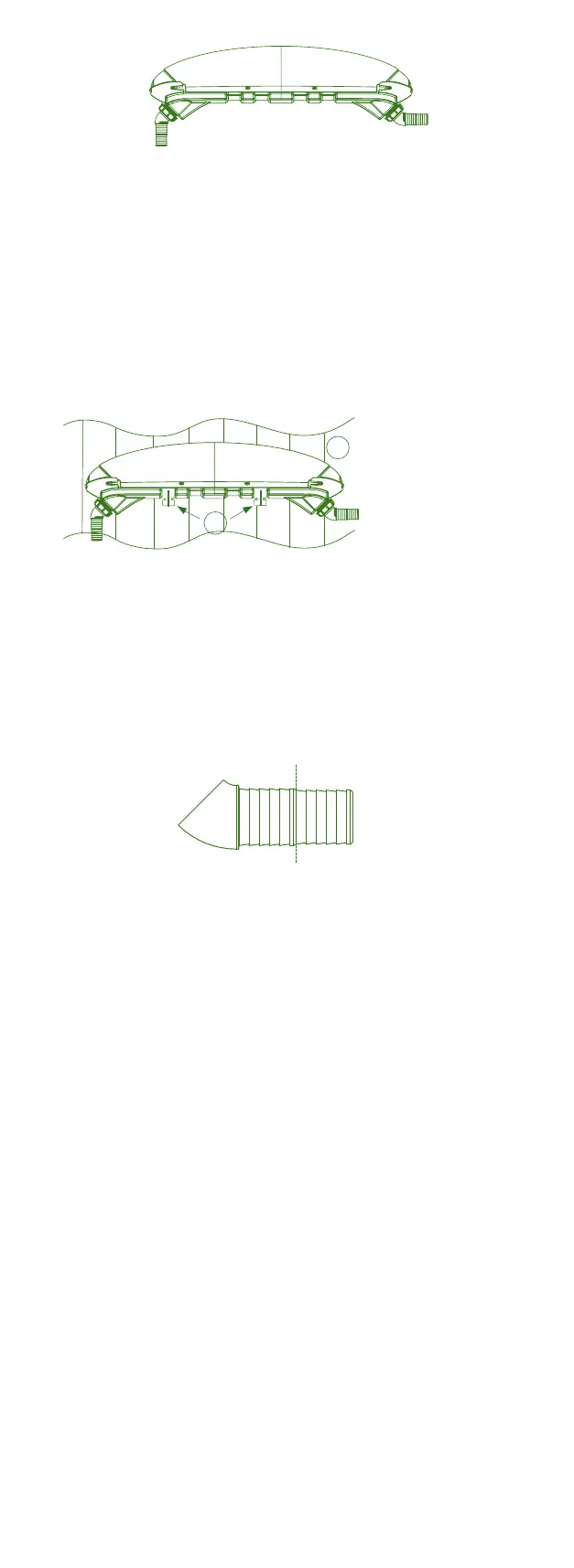

1. Marque na parede o ponto
onde irá fixar as barras e
fixe-as utilizando os 8
parafusos 1” Nº 8.
2. Parede ou vedação de madeira
LINHA DE CORTE
1
2
