ToneWorks AX3G - Rückseite

25
AX3G Bedienungsanleitung
1. Funktionswahlschalter
Die Funktion der Up/Down-Taster und des Eingaberads richten sich nach
dem hier eingestellten Modus. Stelle den Schalter auf [PROGRAM], um
den Program-Modus zu wählen oder auf [WRITE], um Einstellungen zu
speichern. Zum Editieren wählst du eine der Positionen
[PRE FX]~[DELAY/REV-PARAM].
2. Speicher-/Werte-Display
Im Edit-Modus werden hier der Effekttyp (F0~F9, d0~d7, A0~A7, LE, nr,
Cb), der Parameter (Px1~P5) und sein aktueller Wert angezeigt.
Im Write- und Program-Modus wird die Programmnummer im Display
angezeigt. Wenn du BYPASS/MUTE aktivierst, erscheint beim Stimmen
der Notenname im Display.
3. [▲(WRITE)]-/ [▼(CANCEL)]-Taster
Im Effekt-Modus kannst du mit diesen Tastern Effekttypen bzw. Param-
eter wählen.
Drücke beide Taster gleichzeitig, um einen Effekt ein-/auszuschalten.
Im Write-Modus dienen diese Taster zum Speichern von Programmen.
Im Program-Modus kannst du diese Taster betätigen, um
Programmspeicher in 10er-Schritten zu wählen. Und bei aktiver
Stimmfunktion dienen sie zum Einstellen der Kammertonfrequenz.
4. Eingaberad
Im Edit-Modus kannst du mit diesem Rad die Parameterwerte einstellen.
Im Write-Modus wählst du damit den Zielspeicher. Im Program-Modus
kannst du hiermit die Gesamtlautstärke regeln.
5. Program Up-Schalter
Im Program-Modus kann hiermit der benötigte Speicher gewählt werden. Bei
wiederholtem Drücken dieses Schalters wird die jeweils nächste
Speichernummer gewählt. Im Edit-Modus rufst du hiermit den Parameterwert
im Speicher-/Werte-Display auf. Dann leuchtet die Diode über dem Pedal,
damit du weißt, dass das Speicher-Display momentan Parameterwerte anzeigt.
6. Program Down-Schalter
Im Program-Modus kann hiermit der benötigte Speicher gewählt werden.
Bei wiederholtem Drücken dieses Schalters wird der jeweils
vorangehende Speicher gewählt. Im Edit-Modus kannst du ihn betätigen,
damit der Parametertyp im Speicher-/Werte-Display angezeigt wird. Dann
leuchtet die Diode über dem Pedal, damit du weißt, dass das Speicher-
Display momentan den Effekt- oder Parametertyp anzeigt.

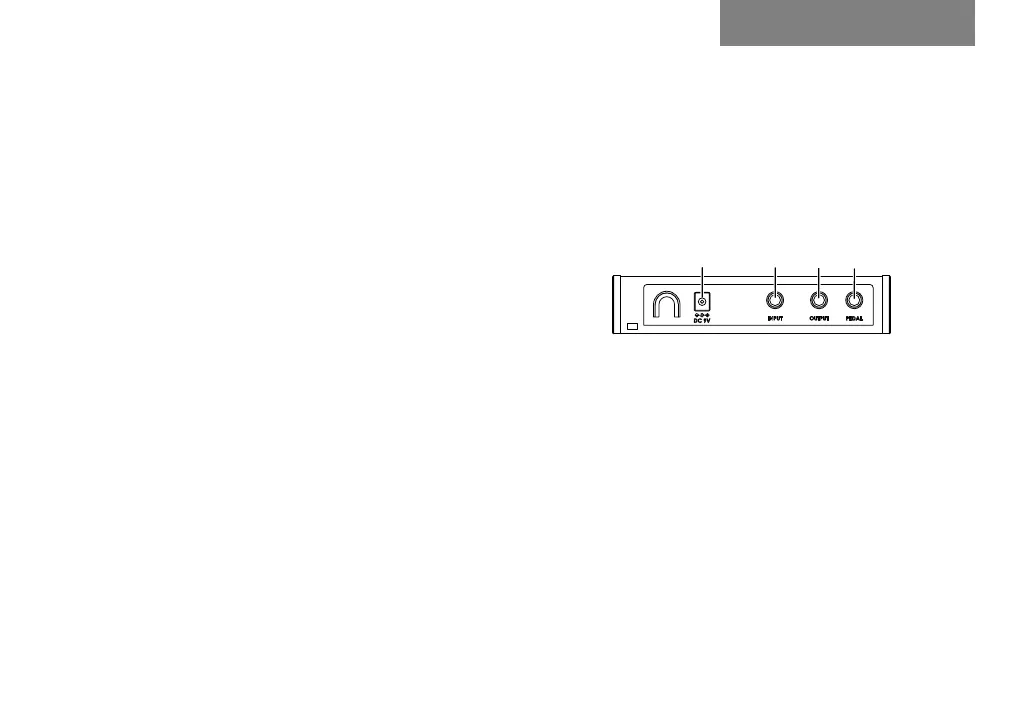

Rückseite
1234
1. INPUT-Buchse
Hier musst du deine Gitarre anschließen.
2. OUTPUT-Buchse
Hier kannst du deinen Gitarrenverstärker oder Kopfhörer anschließen.
3. PEDAL-Anschluss
Hier kannst du ein optionales Korg-Schwellpedal (EXP-2 oder XVP-10)
anschließen.
Wenn du es als Wah-Pedal nutzen möchtest, musst du unter [PRE FX]
„WAH“ einstellen. Ansonsten fungiert es als Volumenpedal.
4. Stromversorgung
~DC9V
Hier kann ein AC-Netzteil (Sonderzubehör) angeschlossen werden.
