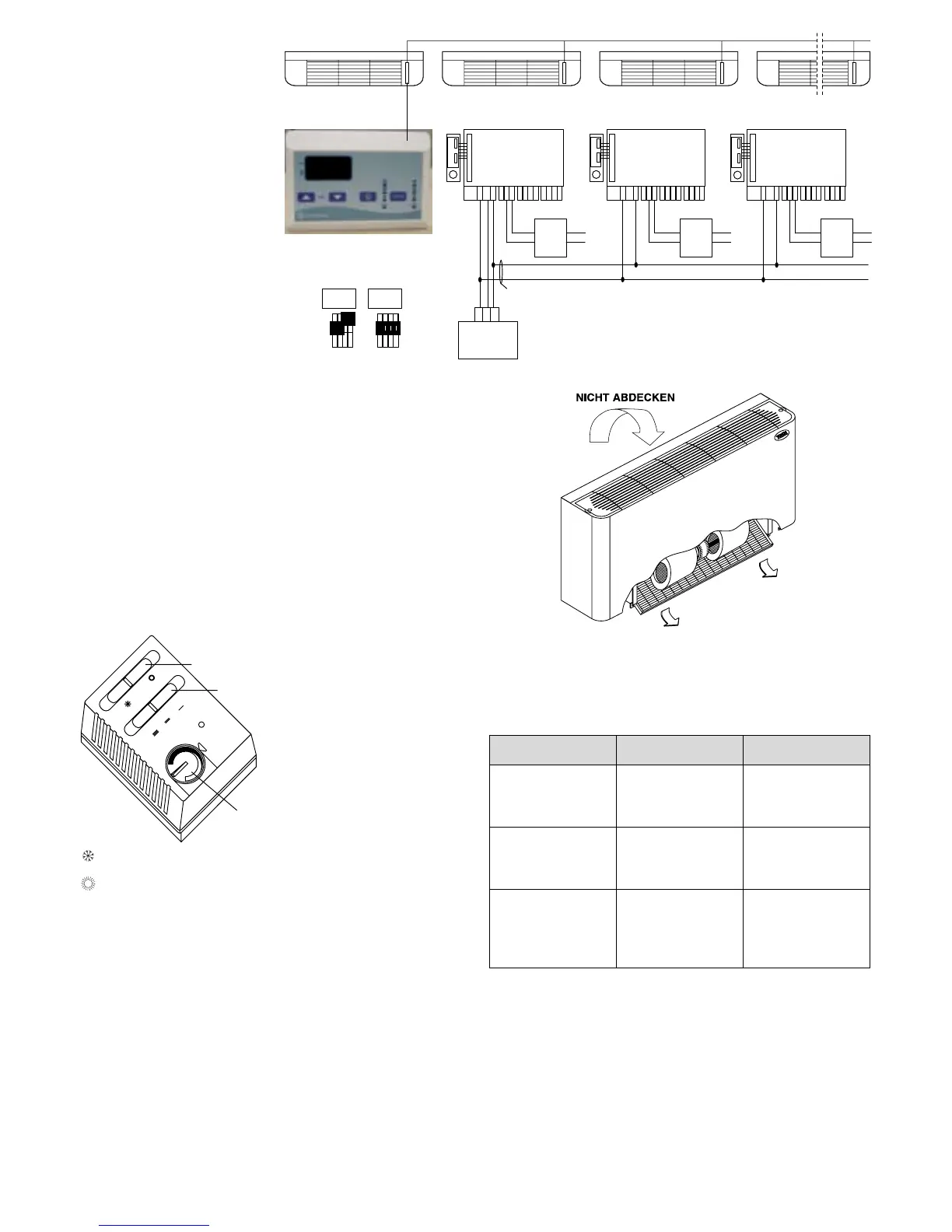

5.0 GEBLÄSEKONVEKTORENBEREICH
MIT MASTER-TASTATUR GESTEUERT
AX NR. 15 GEBLÄSEKONVEKTOREN
MIT "CBE"-STEUERUNG
- Ermöglicht die Steuerung des gesamten
Gebläsekonvektornetzes mit gemeinsamten;
- Funktionsparametern;
- Die Tastaturen (an den Geräten)
ermöglichen - wenn vorhanden - die
Änderung der mit der MASTER-Tastatur
eingestellten Parameter; eine neue
Einstellung über die MASTER-Tastatur
annulliert die einzelnen
Geräteeinstellungen;
- Auf jedem Gebläsekonvektor wird eine
Platine "FC100" montiert;
- Jeder Gebläsekonvektor muss mit 230 V /
50 Hz versorgt werden;
- Die Montage der einzelnen Tastaturen der
Geräte kann wahlweise erfolgen;
- Die Gebläsekonvektoren müssen
untereinander mit einem abgeschirmten
Kabel (2 x 0,5 mm
2
) mit maximal 30 m
Länge verbunden werden.
7.0 EINSTELLUNGSZUBEHÖR
Sicherstellen, dass die Montage und
eventuellen elektrischen Anschlüsse
korrekt und entsprechend den
Anweisungen durchgeführt wurden.
8.0 GEBRAUCH DES
GEBLÄSEKONVEKTORS
Sicherstellen, dass die Luftansaugung
nicht verstellt und das Abflussgitter
nicht verstopf ist (keine Wäsche zum
Trocknen bzw. andere Gegenstände
drauflegen), um den einwandfreien
Gerätebetrieb nicht zu beeinträchtigen.
9.0 INSTANDHALTUNG
Eine korrekte und regelmäßige
Instandhaltung gewährt Sicherheit und
immer erstklassige Leistungen.
Vor jedem Eingriff:
- die Stromversorgung zum
Gebläsekonvektor unterbrechen;
- Schutzhandschuhe tragen.
- sicherstellen, dass das Magnetventil
oder dasRü ckhaltventil die
Wasserzirkulation im Austauscher
verhindern;
Monatlich bzw. nach längerem
Gerätestillstand den Filter mit einem
Staubsauger reinigen oder mit
neutralem Reinigungsmittel waschen.
Sollte die Reinigung nicht mehr
ausreichen, beim Kundendienst einen
neuen Filter bestellen.
Abnehmen des Filters (siehe
Abbildung):
- die Schrauben ausschrauben;
- den Filter zum Fußboden hin
herausziehen (oder zur Wand hin bei
horizontalen Modellen);
Den Austauscher jährlich bzw. nach
längerem Gerätestillstand mit etwas
Druckluft reinigen und sicherstellen,
dass die Kondenswasserabflüsse nicht
verstopft sind.
Kein Wasser auf den Austauscher
spritzen.
Der Elektromotor ist wartungsfrei.
Sollte das Gerä t bei
Außentemperaturen unter 0°C
stillstehen, den Austauscher über die
Schraube am unteren Anschluss
entleeren und etwas Frostschutzmittel
zum Wasser der Anlage beigeben, um
den Gefrierpunkt auf den gewünschten
Wert zu senken.
* DIE BEDIENUNGSANLEITUNG
VOR JEDER EINSTELLUNG BZW.
JEDEM WARTUNGSEINGRIFF
AUFMERKSAM DURCHLESEN.
* BEIM ZERLEGEN UND
ERNEUTEN EINBAU DES
GEBLÄSEKONVEKTORS DIE
ANWEISUNGEN DES HANDBUCHS
GEWISSENHAFT BEFOLGEN.
* DIE GEBRAUCHSANWEISUNGEN
UNTER DEN PUNKTEN
"ACHTUNG" ODER" GEFAHR"
GANZ BESONDERS BEACHTEN,
DA BEI MANGELNDEM
EINHALTEN GERÄTE-, SACH-
ODER PERSONENSCHÄ DEN
AUFTRETEN KÖNNEN.
* DIE FA. TONON S.p.A.
ÜBERNIMMT KEINE HAFTUNG
FÜR SCHÄDEN, DIE AUF EINEN
NICHT KORREKTEN GEBRAUCH
DES GEBLÄSEKONVEKTORS
BZW. AUF DAS MANGELNDE
EINHALTEN DER ANWEISUNGEN
DIESES HANDBUCHS
ZURÜCKZUFÜHREN SIND.
10.0 SCHADENBEHEBUNG
MASTER-TASTATUR
1
2
3
4
230 V
24 25 26
DIP 1 2 3 1 2 3 1 2 3 4 1 2 3 4
12 V AC
TRAFO TRAFO TRAFO
DIP 1 2 3 1 2 3 1 2 3 4 1 2 3 4
12 V AC 230 V
DIP SWITCH
1 2 3 41 2 3 4
DIP SWITCH
ON
OFF
ON
OFF
Platine
Konfiguration Master
Abgeschirmtes Kabel (2 x 0,5 mm
2
), max. 30 m Länge
Master-
Tastatur
Konfiguration Platine
Gebläsekonvektor 1
A
A: Eventuelle Tastatur am Gerät
A
230 V
DIP 1 2 3 1 2 3 1 2 3 4 1 2 3 4
12 V AC
A
MASTER SLAVE
Platine
Konfiguration Slave
Gebläsekonvektor 2
Platine
Konfiguration Slave
Gebläsekonvektor 3
OFF
1
2
3
KÜHLEN
HEIZEN
6.0 INBETRIEBNAHME
Sicherstellen, dass die Abdeckung und
der Filter korrekt montiert wurden und
die elektrischen Anschlüsse laut
den mitgelieferten Schaltplänen
ausgeführt wurden.
Spannung zuführen und über die
Steuerungen den Betrieb des
Gebläsekonvektors und der eventuellen
Zubehörteile prüfen.
1 - Umschalter Sommer/Winter/Off
2 - Lüftungsregelung
3 - Raumtemperaturregelung (Mod.
VTP/AB)
SCHADEN URSACHE ABHILFE
es tritt keine Luft aus
der Motor dreht nicht
der Thermostat schließt
nicht
die Stromversorgung
überprüfen
die Wassertemperatur
am Eingang erhöhen
Filter oder Austauscher
verstopft
Verstopfung im
Luftstromkreis
Filter und Austauscher
reinigen
die Verstopfung beheben
Luft im Wasserkreis
wenig Wasser im Kreis
Wassertemperatur am
Eingang niedrig/hoch
Wasserkreis entlüften
Heizkessel oder Kühler
überprüfen
Heizkessel oder Kühler
überprüfen
es tritt nur wenig Luft aus
heizt/kühlt nur wenig
* FÜ R STÖ RUNGEN, DIE IM
HANDBUCH NICHT ANGEFÜHRT
SIND, DEN KUNDENDIENST DER
FA. TONON S.p.A. KONTAKTIEREN.
* ACHTUNG
Im Brandfall keinesfalls mit Wasser
lö schen. Nur Pulver- oder CO2-
Feuerlöscher verwenden.
* ERSATZTEILE
Immer Originalersatzteile verlangen.
* GARANTIE
Die Garantielaufzeit beträgt 3 Jahre
(ausgenommen Elektroteile, die 1 Jahr
lang garantiert werden).
Die Garantielaufzeit beginnt ab
Installationsdatum.
Der Garantieanspruch verfällt bei
Reparaturen oder Eingriffen seitens
unbefugter Personen bzw. bei Schäden,
die nicht auf Mängel der Bestandteile
bzw.
Herstellungsfehler zurückzuführen
sind.
