1.0 GERÄTEEIGENSCHAFTEN
1.1 BESCHREIBUNG DER
EINHEIT
Der Gebläsekonvektor "CA’ D’ORO"
ist ein Terminal zur
Raumluftbehandlung, Lüftung, zum
Heizen im Winter und zum Kühlen im
Sommer.
1.2 BESCHREIBUNG DER
BESTANDTEILE
TRAGENDE STRUKTUR:
aus verzinktem Blech mit geeigneter
Stärke und entsprechender Wärme- und
Schallisolierung
WÄRMEAUSTAUSCHER:
aus Kupferrohren und mechanisch
eingespannten Aluminiumlamellen,
Bronzekollektoren fü r 1/2"F-
Wasseranschlü sse mit
Luftentleerungsventil (max.
Betriebsdruck 10 bar)
GEBLÄSE:
bestehend aus Zetrifugalventilatoren
mit doppelter Ansaugung mit 1-2-3
Geblä serä dern, Einphasen-
Elektromotor mit drei
Geschwindigkeitsstufen und mit
Wärmeschutzschalter und immer
laufendem Kondensator
FILTER:
aus einer fein durchlochten
Propylenplatte auf einem tragenden
Rahmen und mit Schutzgitter, an der
Ansaugung, zur Reinigung und
Wäsche einfach abnehmbar.
ABDECKGEHÄUSE:
aus lackiertem, gestanztem Stahlblech,
gegen chemische Mittel beständig und
gegen Kondenswasserbildung isoliert,
umkehrbare Austrittgitter und Klappen
der Strom- und Wassersteuerungen aus
wärmebeständigen ABS-Elementen.
Standardlackierung in RAL 9010, auf
Anfrage in verschiedenen Farben.
1.3 VERFÜGBARE VERSIONEN
Die verfügbaren Versionen sind:
VTP = Wand-Gebläsekonvektor
VTS = Decken-Gebläsekonvektor
VTI = Einbau-Gebläsekonvektor für
Wand oder Decke
alle Gebläsekonvektoren sind in der
Standardausstattung mit dem
Freigabe-Thermostat ausgestattet (der
Motor dreht nur, wenn das Wasser
im Austauscher 35°C erreicht hat).
2.0 NORMEN FÜ R EINE
KORREKTE INSTALLATION
- VERPACKUNG UND TRANSPORT
Jedes einzelne Gerät ist in einem
robusten Karton, in einer
Polyäthylenfolie und mit Puffern aus
Styropor verpackt.
Beim Transport und dem Verstellen
des Geräts auf jeden Fall vorsichtig
vorgehen.
Bei der Lagerung dürfen nicht mehr
als drei Geräte vertikal und nicht
mehr als fünf Geräte horizontal
aufeinander gestapelt werden.
Die Unversehrtheit der Verpackung
überprüfen und zum Öffnen keine
scharfen oder spitzen Gegenstände
verwenden.
Nach dem Auspacken sicherstellen,
dass das Gerät keine Schäden aufweist
und auch dem bestellten Modell
entspricht bzw. alle eventuellen
Zubehörteile vorhanden sind.
Jeder Mangel ist unverzüglich zu
melden.
- INSTALLATION DER
VERSCHIEDENEN MODELLE
Vor der Installation, die nur durch
Fachpersonal durchgeführt werden
darf, unbedingt sicherstellen, dass die
vorhandene Stromversorgung mit den
Daten des Typenschilds jedes einzelnen
Geräts übereinstimmt. Am Typenschild
ist außerdem die Seriennummer und die
Modellbezeichnung angeführt. Wenn
mitgeliefert, die inneren und äußeren
Stellfüße und die eventuelle zusätzliche
Wanne (VEV - VEO) montieren.
Die Wand für die Modelle VTP und
VTP/ZC bzw. die Decke für die
Modelle VTS und VTS/ZC nach den
unter "Abmessungen" angeführten
Maß en anbohren; den
Gebläsekonvektor mit Spreizdübeln
und durchgehenden Schrauben durch
die Öffnungen am Gerät fixieren; die
Schrauben müssen mindestens 6 mm
Durchmesser und eine Unterlegscheibe
haben.
Die gleichen Vorgänge gelten auch für
die Befestigung an der Wand oder
Decke der Modelle VTI und VTI/F.
Die als Klimaanlage vorgesehenen
Deckenmodelle müssen so installiert
werden, dass ein entsprechendes
Gefä lle fü r den Abfluss des
Kondenswassers aus der
horizontalen Wanne vorhanden ist;
die Abflussleitung muss mit einem
weichen, innen glatten Gummischlauch
mit 16 mm Innendurchmesser angelegt
werden. Wird das Gerä t im
Badezimmer installiert, ist es so
anzuordnen, dass die Schalter bzw.
Steuerelemente nicht aus der
Badewanne oder der Dusche angefasst
werden können. Ein Netzkabel mit
einem ordentlichen PVC-Kabelmantel
(Bezeichnung 227 IEC 53), Typ
N07V-K oder FROR mit 3x1,5 mm
2
Querschnitt verwenden (für die
Modelle mit elektrischem Widerstand
ein Kabel mit der Leistung
entsprechendem Querschnitt
verwenden. Das Gerät darf nicht direkt
unter einer Steckdose aufgestellt
werden.
HINWEISE!
FÜR DIE EINBAUMODELLE, DIE
VOR ORT VERKLEIDET WERDEN,
UNBEDINGT DIE ABMESSUNGEN
DER LUFTANSAUG- UND
ABLAUFQUERSCHNITTE
EINHALTEN UND JEDEN
KONTAKT MIT BEWEGLICHEN
TEILEN UND UNTER SPANNUNG
STEHENDEN TEILEN VERMEIDEN.
Die Deckenmodelle nicht über 2,5 - 2,8
Meter Höhe vom Fußboden installieren,
um eine Luftumwälzung beim Heizen
zu vermeiden.
2.0 WASSERANSCHLÜSSE
Den Austauschern (1/2"GF-
Anschlü sse) immer mit einem
Schlüssel und Gegenschlüssel an die
Wasserleitung anschließen, um die
Verbindungselemente nicht zu
beschädigen. Die Leitungen können
vom Fußboden, von der Wand oder
von der Decke austreten.
Sollte Luft im Wasserkreis vorhanden
sein, die seitlich oben an den
Anschlüssen vorhandene Schraube mit
einem Schraubendreher öffnen und die
Luft ablassen.
Sollte der Gebläsekonvektor auch als
Klimaanlage funktionieren, den
Kondenswasserabfluss (Øi = 16) an die
Sammelleitung anschließen; sollte die
zusätzliche Wanne nicht mitbestellt
worden sein, die Rohrleitungen des
gekü hlten Wassers gegen
Kondenswasserbildung isolieren. Es ist
empfehlenswert, einen Siphon am
Kondenswasserablauf einzubauen, um
ein Ansaugen schlecht riechender Luft
zu vermeiden. Nach der Installation
sicherstellen, dass kein Wasser aus
dem Austauscher bzw. aus der Wanne
rinnt. Die Austauscher werden für
einen maximalen Betriebsdruck von 10
bar ausgestattet geliefert.
Die Anschlüsse des Austauschers am
Standardgehäuse befinden sich links,
können aber auch nach rechts verlegt
werden (siehe Umkehrung
Austauscheranschluss). Für die
Installation der Ventile an 2- oder 4-
Leiter-Systemen sie Anweisungen des
technischen Handbuchs bzw. des
Ventilsatzes befolgen.
4.0 STROMANSCHLÜSSE
Vor jedem Stromanschluss die
Spannungszufuhr unterbrechen.
Die Anschlüsse laut den gültigen
Bestimmungen und unter
gewissenhafter Befolgung des
elektrischen Schaltplans, der mit jedem
Gebläsekonvektor mitgeliefert wird,
ausführen.
Alle Gebläsekonvektoren sind mit
einem Schaltkasten (in der
Standardversion rechts) ausgestattet, in
der alle Bestandteile zur Regelung
sowie die Erdungsklemme enthalten
sind.
Für den Zugang zu den Bestandteilen
den Deckel durch Ausschrauben der
beiden Schrauben am Kabelausgang
abnehmen.
Jeder Gebläsekonvektor muss mit 230
Volt Einphasen-Spannung (Toleranz -
5/+10) bei einer Frequenz von 50 Hz
versorgt werden.
Dem Gebläsekonvektor ist ein
zweipoliger Schutzschalter
vorzuschalten.
WAS IST DER SCHALTKASTEN:
Standard-Wandmodelle mit Abdeckung
Version VTP/VB
- Steuerung VB mit Umschalter
Sommer/Winter - Off und 3-Stufen-
Geschwindigkeitsregler.
- Freigabe-Thermostat (beim Heizen)
- Versorgungs-Klemmleiste.
Version VTP/AB
- Steuerung AB mit Umschalter
Sommer/Winter - Off, 3-Stufen-
Geschwindigkeitsregler und Raumluft-
Thermostat.
- Freigabe-Thermostat (beim Heizen)
- Versorgungs-Klemmleiste.
Version VTP/CBE
- Steuerung CBE mit Platine,
Transformator, Steuertastatur mit
Raumtemperatur-Potenziometer.
- Raumtemperatursonde und
Mindesttemperatursonde.
- Klemmleiste für elektrische
Anschlüsse.
Standardmodell ohne Abdeckung
oder Deckenmodelle (VTI / VTS)
Der Schaltkasten enthält nur eine
Klemmleiste für den Anschluss des
Motors (gewö hnlich und 3
Geschwindigkeitsstufen), des
Thermostats und der Erdungsklemme.
Jede Einstellung (Geschwindigkeit,
Temperatur, usw.) wird vom
Installateur ausgeführt.
Die Fa. TONON S.p.a. liefert auf
Anfrage folgende Steuerungen, die an
der Wand fixiert werden:
CVM:3-Stufen-
Geschwindigkeitssteuerung mit
Umschalter Sommer/Winter.
TAM: Elektronikthermostat und
Umschalter Sommer/Winter.
CTM: 3-Stufen-
Geschwindigkeitssteuerung,
Elektronikthermostat, Umschalter
Sommer/Winter und Schalter für
elektrische Widerstände.
CEM: Elektronikthermostat, 3-Stufen-
Geschwindigkeitssteuerung,
Umschalter Sommer/Winter und
Magnetventilsteuerung.
CEM/D: Elektronikthermostat, 3-
Stufen-Geschwindigkeitssteuerung,
Umschalter Sommer/Winter/elektrische
Widerstä nde und
Magnetventilsteuerung.
Die Befestigung an der Wand erfolgt
mit Schrauben und Spreizdübeln, laut
den Anweisungen jeder einzelnen
Steuervorrichtung.
Der elektrische Widerstand, wenn
vorhanden, muss separat versorgt
werden, wobei die Stromaufnahme zu
beachten ist (siehe Typenschild).
Immer erden.
– DIE EV2, EV4 SIND FÜR DEN
SOMMERBETRIEB
EMPFOMLEN, UM
KONDENSPROBLEME ZU
VERMEIDEN.
3
1
2
2

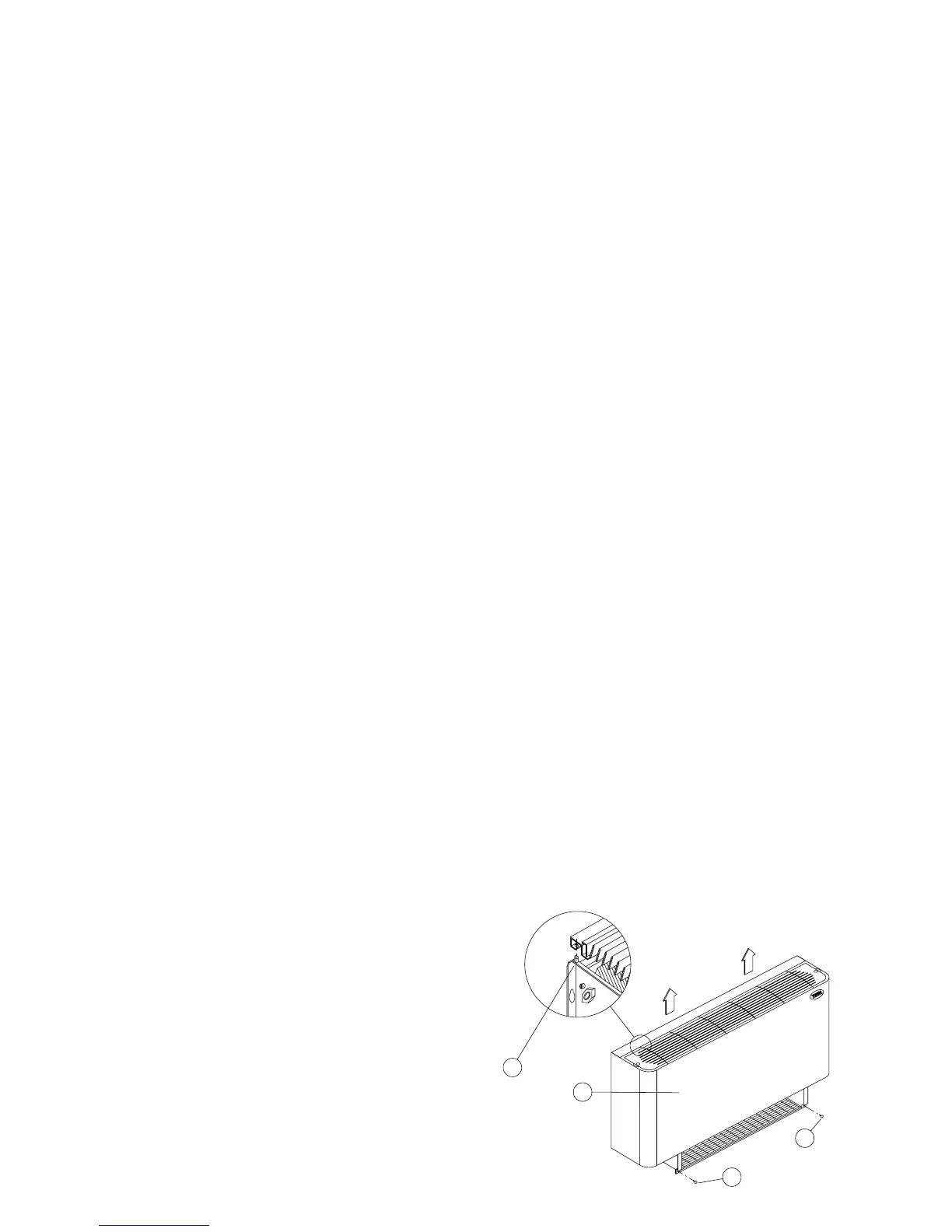

MODELLE VTP-VTS
Die Abdeckung (1) durch
Ausschrauben der beiden Schrauben
(2) an der Unterkante abnehmen und
in Pfeilrichtung (siehe Abbildung) aus
den Zapfen (3) ziehen.
Es empfehlenswert, das Teil
gemeinsam mit dem Filter in die
Verpackung zu legen.
5
