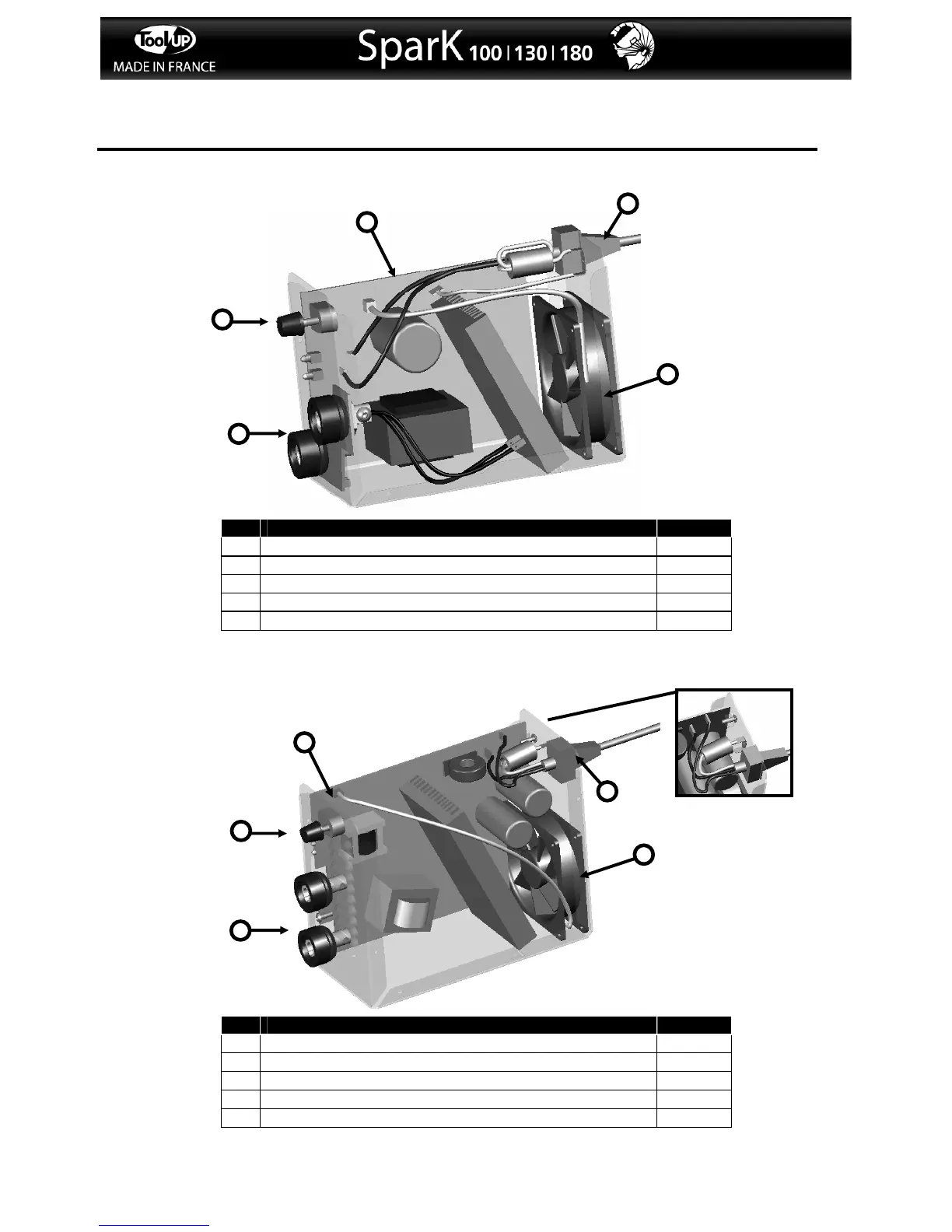

SCHÉMA ÉLECTRIQUE / PIÈCES DE RECHANGE
CIRCUIT DIAGRAM / SPARE PARTS
SCHALTPLAN/ ERSATZTEILE
SPARK 100
N° Désignation Ref.
1 Cordon secteur 3 x 1,5 mm² / Power cord 3 x 1,5 mm² 21494
2 Carte électronique / Electronic card 97204C
3 Bouton potentionmètre / Potentiometer Button 73099
4
Douilles T25 / Connectors T25
51469
5 Ventillateur 92 x 92/ Fan 92 x 92 51032
SPARK 130
N° Désignation Ref.
1 Cordon secteur 3 x 1,5 mm² / Power cord 3 x 1,5 mm² 21487
2 Carte électronique / Electronic card 97190C
3 Bouton potentionmètre / Potentiometer Button 73099
4 Douilles T25 / Connectors T25 51469
5 Ventillateur 92 x 92/ Fan 92 x 92 51032
1
2
3
4
5
1
2
3
4
5
