Notice Ecotop - Page 14 - Pilatus B4 (2 mètres)

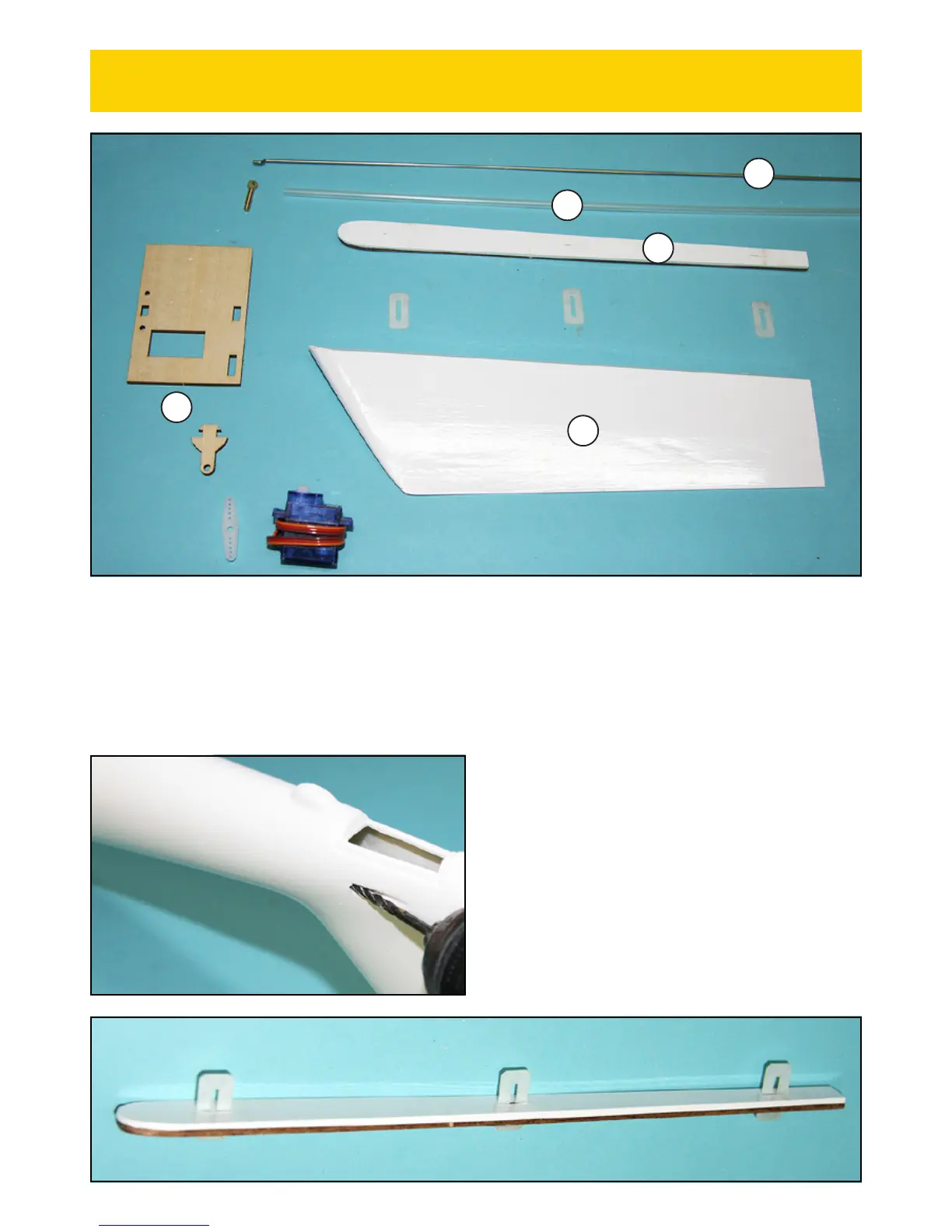

PIECES FUSELAGE ET EMPENNAGES
(F4) Fermeture de dérive ..............................................................1
(F5) Gaine de commande de direction ......................................1
(F6) Commande de direction (Corde à piano) ........................1
(E2) Gouverne de direction
(avec ses 3 charnières cyano) ...................................................... 1
DIVERS
(F7) Platine servo et support de gaine .............. 1 de chaque
Servo de direction (Non fourni) ..................................................1
FUSELAGE AND TAIL PARTS
(F4) Fin post ........................................................................................1
(F5) Rudder linkage outer tube...................................................1
(F6) Rudder linkage (Music wire) .............................................1
(E2) Rudder (with 3 CA hinges) .................................................. 1
MISC
(F7) Servo tray and outer tube holder .................... 1 of each
(3) Rudder servo (Not included) .................................................1
E2
F4
F6
F5
F7
MONTAGE DE LA GOUVERNE DE DIRECTION
RUDDER ASSEMBLY
1) Percez la sortie de commande de direction avec un foret du
diamètre de la gaine de commande.
Use a drill of the diameter of the outer tube to drill the rudder
linkage exit.
2) Démontez les charnières de la gouverne de direction et
collez-les à la cyano dans les fentes de la fermeture de dérive.
La moitié doit dépasser de la face entoilée.
Remove the hinges from the rudder. Then, insert the hinges
in the slots of the fin post and secure them using thin CA.
Half of their length should protrude at the back side (side with
Oracover covering)
