9

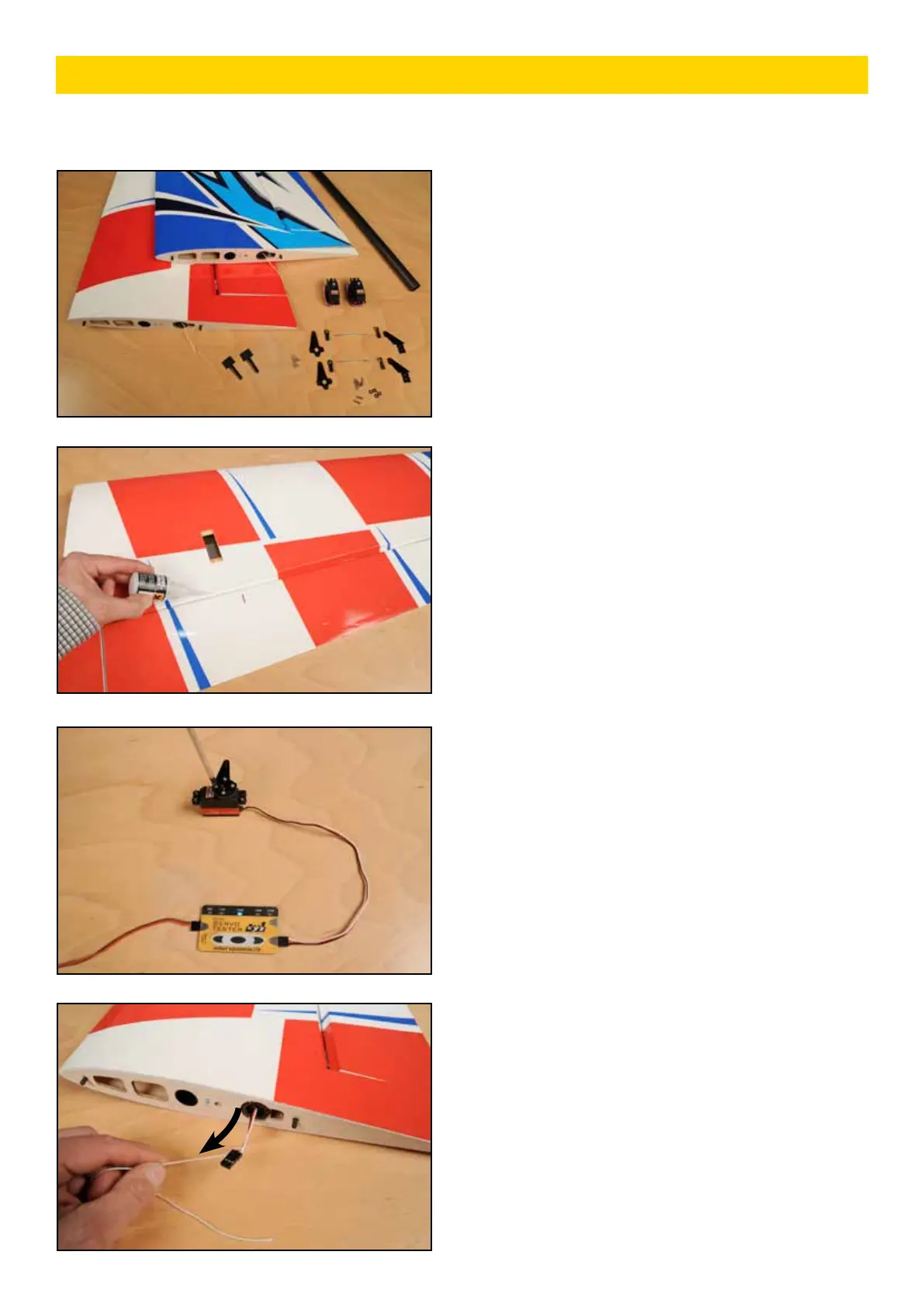

PIECES AILES
(A) Aile (avec ailerons articulés) .............. 1G/1D
(B) Clé d’aile carbone ........................................... 1
(C) Rallonge bras servo aileron avec visserie .....2 sets
(D) Guignol aileron (carbone)............................. 2
(E) Tringlerie aileron (CAP letée M2) ............. 2
(F) Chape à rotule avec visserie .......................2 sets
(G) Chape à rotule déportée avec visserie .....2 sets
(H) Vis xation aile .............................................. 2
l Servo aileron ..................................................... 2
H WINGS PARTS
(A) Wing (with ailerons ready) ..................1L/1R
(B) Carbon wing joiner ......................................... 1
(C) Servo arm extension with screws ................2 sets
(D) Aileron control horn (carbon) ..................... 2
(E) Aileron pushrod (M2 steel) .......................... 2
(F) Ball clevis with screws................................2 sets
(G) Oset Ball clevis with screws ....................2 sets
(H) Attachment wing screw ................................ 2
l Aileron servo ..................................................... 2
3) Insérer le cable du servo dans l’aile à l’aide de la
celle déja passée puis...
H x
l) Vérier l’alignement des ailerons puis coller les
charnières en inltrant de la cyano uide.
H x
2) Mettre le servo au neutre à l’aide du SERVO TES-
TER #0435051 puis visser la rallonge de bras de servo
sur le palonnier rond avec la visserie fournie. Assu-
rer à l’aide d’un petit point de colle cyanolite. Monter
l’ensemble ensuite sur le servo.
H x
AILES/WINGS
B
D
C
E
F
H
G
A
A
A
A
C
