TOPVERT S1 系列
C-5

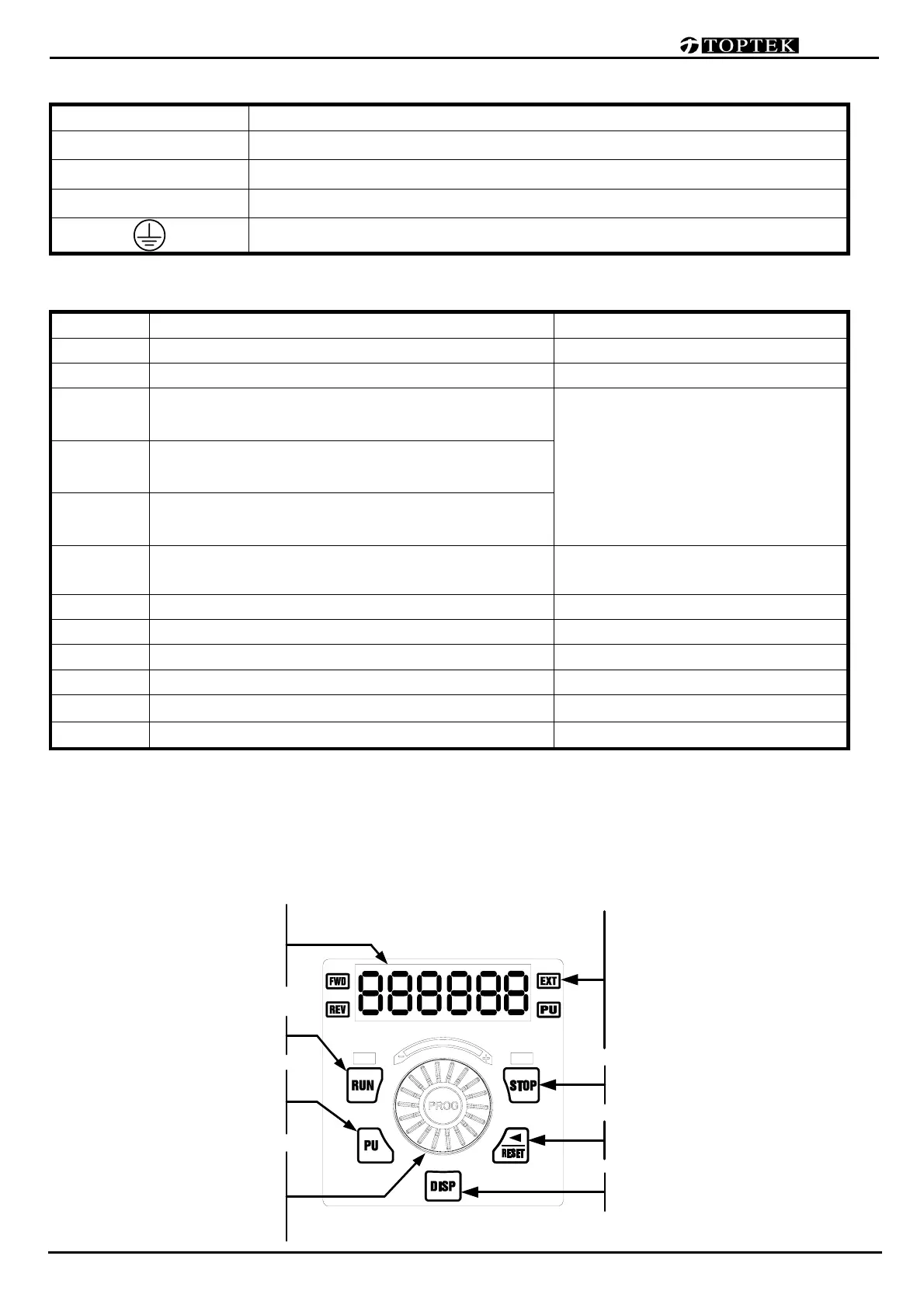

主迴路端子說明
端子記號 內容說明
R(L1)、S(L2)、T(L3)
商用電源輸入端子,接至電源
U(T1)、V(T2)、W(T3)
變頻器輸出端子,接至感應電動機
⊕/B1,B2
外接煞車電阻連接端子，請依第九章選用表選購安裝
接地端子，請依電工法規:230V機種第三種接地，460V機種特種接地
控制端子標示說明
端子記號 端子功能說明 出廠設定/額定限制
MI1 多功能輸入選擇一(三線式STOP指定端子) 出廠設定為多段速一指令
MI2 多功能輸入選擇二 出廠設定為多段速二指令
R1A 多功能Relay 1 輸出接點(常開,a接點)
R1B 多功能Relay 1 輸出接點(常閉,b接點)
R1C 多功能Relay 1 輸出接點共同端
Resistive Load
5A(N.O.)/3A(N.C.) 240VAC
5A(N.O.)/3A(N.C.) 24VDC
Inductive Load
1.5A(N.O.)/0.5A(N.C.) 240VAC
1.5A(N.O.)/0.5A(N.C.) 24VDC
Refer to Pr2-19，Pr2-20
E
數位及類比訊號隔離線,外層披覆隔離網連接用
的接地端子
FWD 正轉運轉-停止 指令
REV 反轉運轉-停止 指令
COM 數位/類比 控制信號的共同端。
+12V +12V 頻率設定用電源,参考點為 DCM Max. 20mA
AVI AVI多功能類比電壓輸入命令 0~+10V對應最高操作頻率
ACI ACI多功能類比電流輸入命令 4~20mA對應最高操作頻率
數位訊號與類比訊號隔離線規格：18 AWG (0.75 mm
2
)，其外層披覆隔離網務必與 ”E ”接地端子連接。
數位操作器各部位功能說明
陽岡科技率先採用了360度編碼器式飛梭旋鈕,使得參數的設定變的快速方便,也突破了傳統可變電
阻(VR)式旋鈕解析度低的缺點,從數位操作器以飛梭旋鈕設定輸出頻率解析度可高達0.01Hz.
主顯示區
可顯示器驅動器各項資訊狀態
如頻率,電流,電壓,轉向,使用
者定義單位,異常及參數群等
運行鍵
鍵盤運行操作／
外部運行操作 切換鍵
顯示畫面選擇鍵
停止鍵
狀態顯示區
PU :燈亮表示運行指令來自操作面板
燈滅表示運行指令來自外部(Pr0-19)
EXT :燈亮表示頻率指令來自外部(Pr0-18)
燈滅表示頻率指令來自操作面板
REV :燈亮表示反轉運行中
FWD︰燈亮表示正轉運行中
參數資料設定鍵
數值變更旋鈕
輸出頻率調整旋鈕
數字左移／重置 鍵
