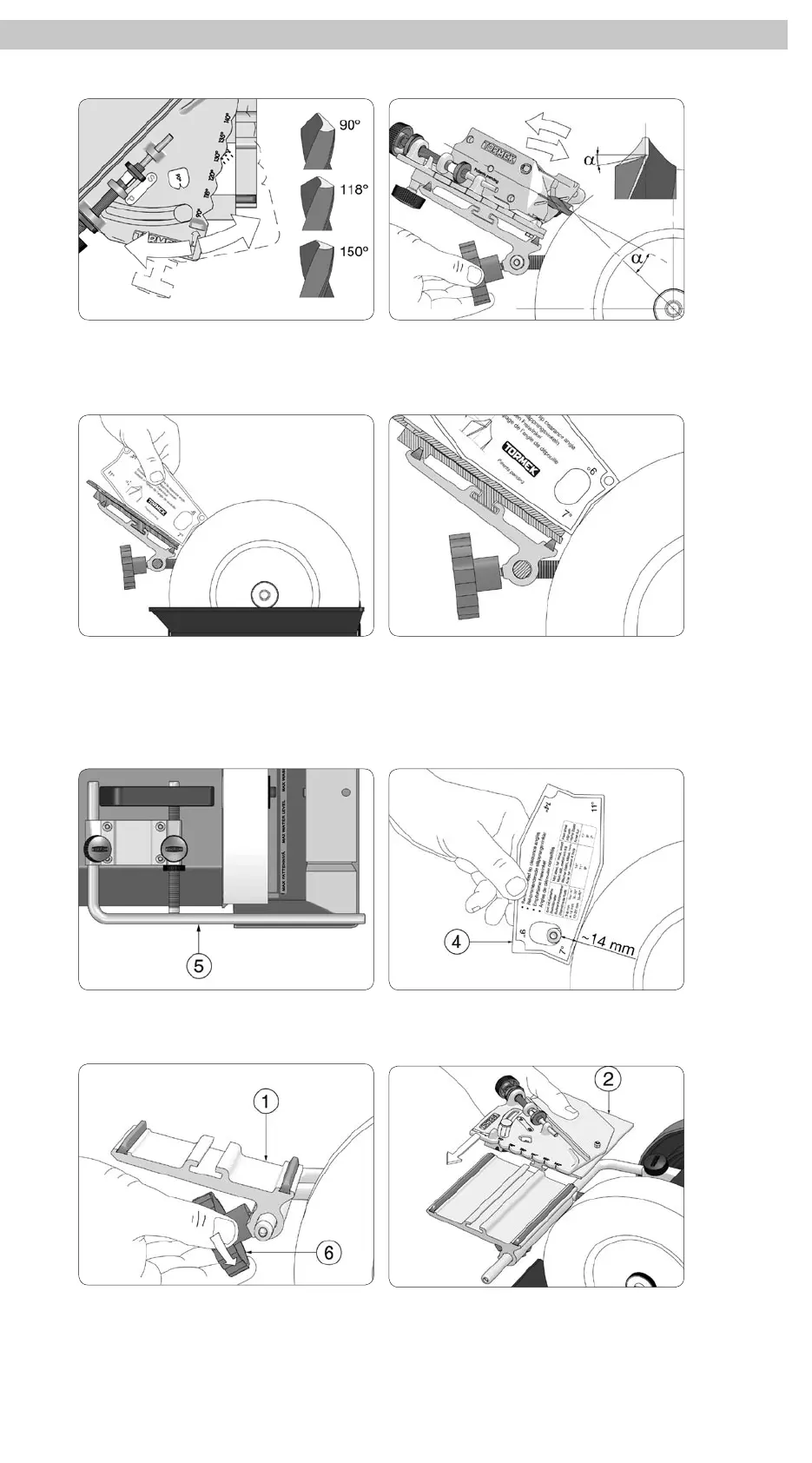

Der Spitzenwinkel wird stufenlos
eingestellt, indem man die Steuerplatte
dreht. Die Maschine ist für alle Spitzen-
winkel von 90° bis 150° geeignet.
Der Freiwinkel (α) wird durch Drehen
der Basisplatte eingestellt. Er kann auf
7º, 9º, 11º oder 14º eingestellt werden.
Mit Hilfe der Einstelllehre stellt man den gewählten Freiwinkel ein, in diesem
Beispiel 7°. Sie funktioniert auf allen Schleifsteindurchmessern.
Montage der Schleifvorrichtung
Montieren Sie die Basisachse
waagerecht (5).
Arretieren Sie sie mit einem Abstand
von ca 14 mm zum Stein. Benutzen
Sie die Einstelllehre (4) als Maß.
Schieben Sie die Basisplatte (1) auf
die Basisachse und arretieren Sie sie
in einer provisorischen Position mit
Hilfe der Arretierschraube (6).
Schieben Sie die Steuerplatte
auf die Basisplatte (2).
