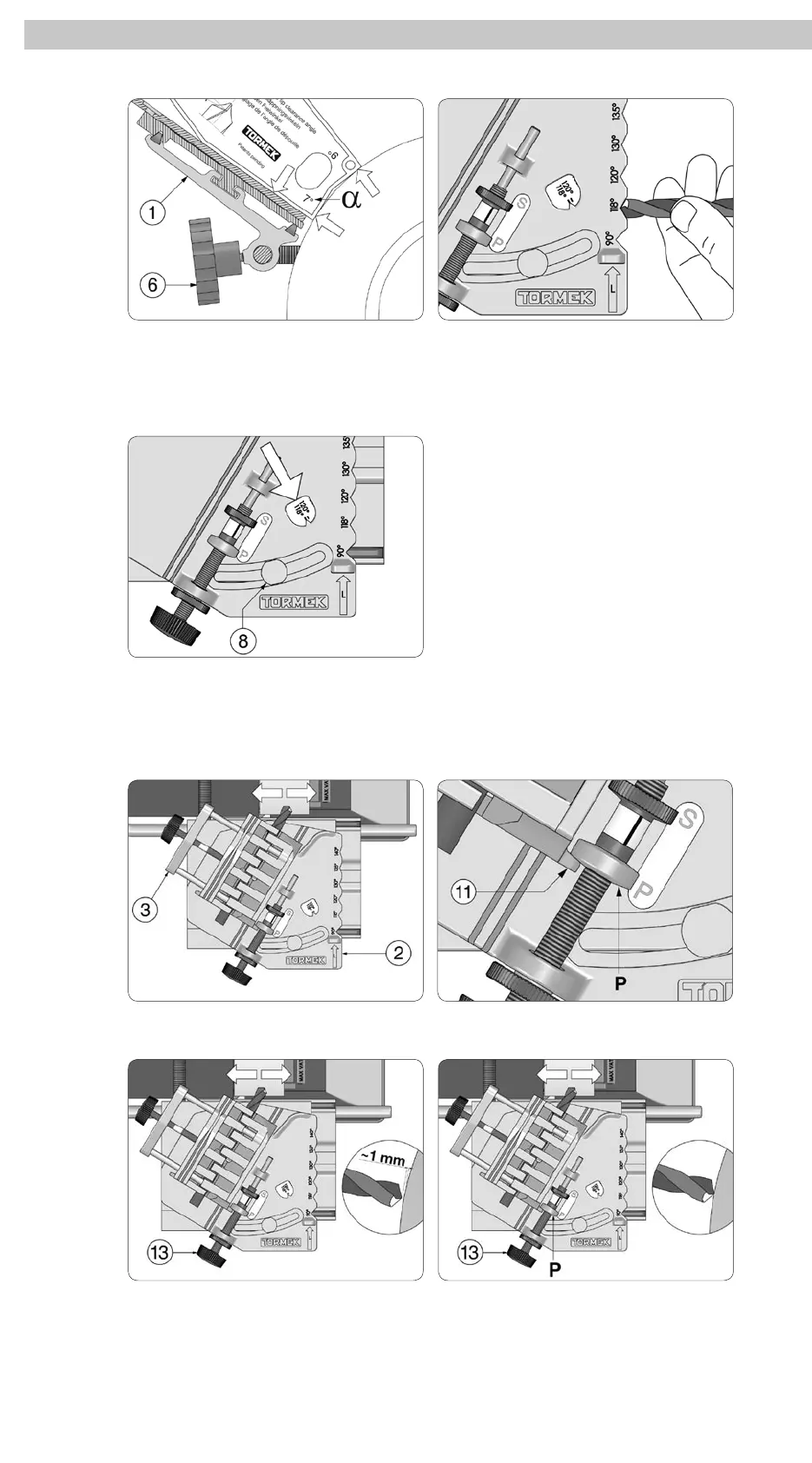

Der Freiwinkel, α. Hier 7°. Drehen Sie
die Basisplatte so, dass die Ecken der
Einstelllehre den Schleifstein berühren.
Arretieren Sie die Basisplatte (1), indem
Sie die Arretierschraube (6) fest anziehen.
Der Spitzenwinkel. Messen Sie den
vorhandenen Spitzenwinkel mit Hilfe der
Kerben in der Steuerplatte oder wählen
Sie den Winkel, der für die jeweils
anstehende Arbeit am besten passt.
Stellen Sie die Steuerplatte auf den
gewünschten Wert und arretieren Sie
sie mit Hilfe der Arretierschraube.
Stellen Sie jetzt die Schleiftiefe auf
null, indem Sie den Anschlag P mit der
Stellschraube (13) drehen, bis Sie hören,
dass der Bohrer den Schleifstein berührt.
Stellen Sie die Maschine ab.
Schleifen der Primärfasen
Platzieren Sie die Bohrerhalterung (3) so auf der Steuerplatte (2), dass die Nase (11)
an dem Anschlag anliegt.
Justieren Sie die Stellschraube (13)
so, dass der Bohrer ca 1 mm Abstand
zum Schleifstein hat. Starten Sie die
Maschine.
