Einbau des LED -
Beleuchtungskit
Hinweis: W enn Sie Unterstützung beim
Einbau benötigen, wenden Sie sich an Ihren
T oro - V ertragshändler .

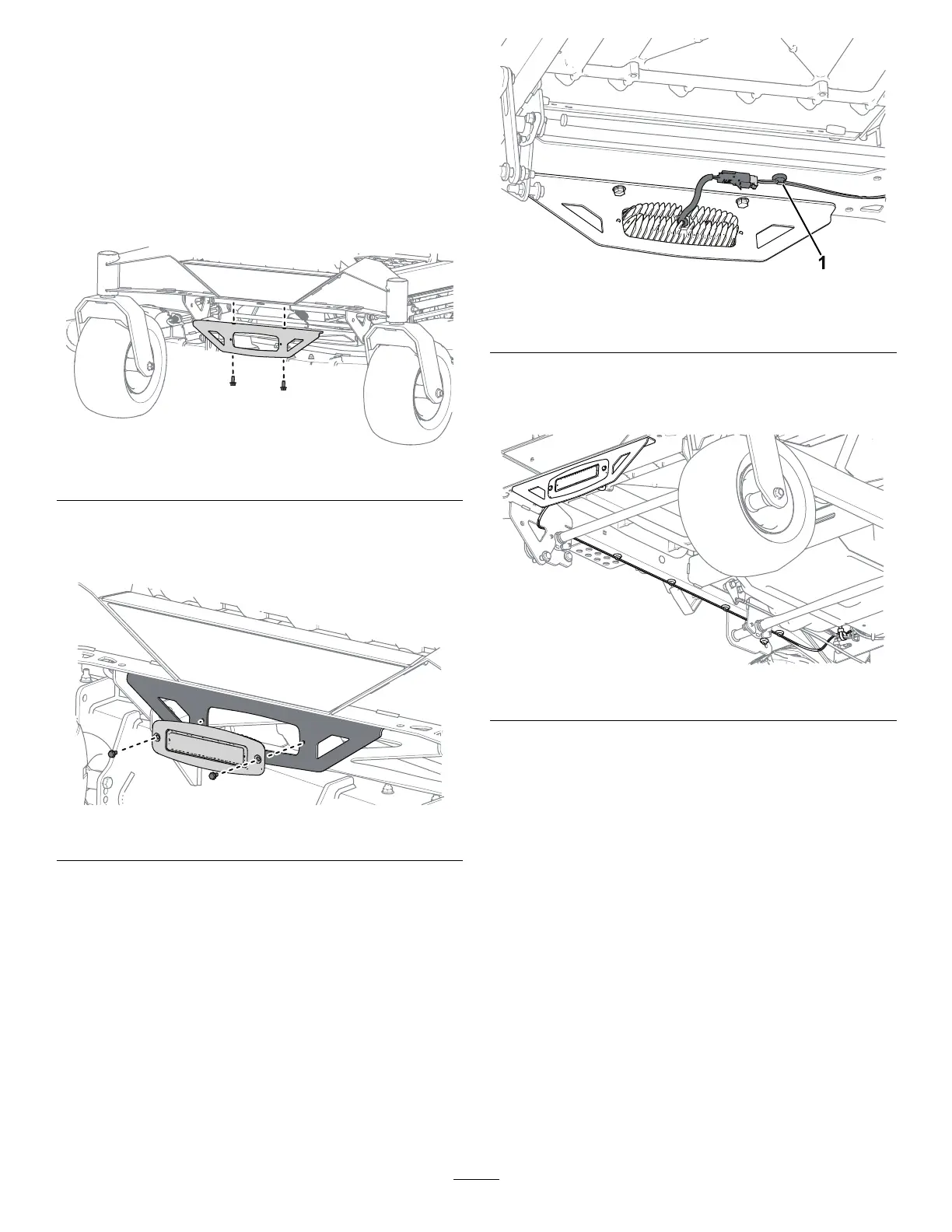

1. Befestigen Sie die Lampenhalterung an der
V orderseite der Maschine mit den beiden
Sechskant - Blechschrauben (5/16" x ¾").
g468945
Bild 1
2. Befestigen Sie die Lampe mit den beiden
Sechskantschrauben mit Flansch an der
Lampenhalterung.
g468946
Bild 2
3. Schließen Sie den Kabelbaum an der Rückseite
der Lampen an und befestigen Sie den
Kabelbaum mit Kabelbaumclips an der vorderen
Rahmenschiene.
g468947
Bild 3
1. Kabelbaumclip
4. V erlegen Sie den Kabelbaum entlang der
rechten Rahmenschiene und befestigen Sie
dabei die Kabelbaumclips an der Schiene.
g468948
Bild 4
5. Kürzen Sie den Kabelbinder , mit dem der
Hilfsstecker am Hauptkabelbaum befestigt ist,
und ziehen Sie den Stecker des Hilfssteckers
ab.
6. Schließen Sie den Leuchten - Kabelbaum am
Hilfsstecker an.
7. Befestigen Sie den Kabelbaum des Kits mit
Kabelbindern am Kabelbaum der Maschine.
8. Nur für elektrisch betriebene Maschinen:
Installieren Sie die Akkus.
2
