Mantenimiento de la
espada, la cadena y el
piñón de arrastre.
Cada año o antes del almacenamiento
PELIGRO
Cualquier contacto con los dientes de la
motosierra puede causar lesiones personales
graves.
• Retire la batería antes de realizar cualquier
ajuste o mantenimiento de la motosierra.
• Siempre use guantes cuando realice
cualquier ajuste o mantenimiento de la
motosierra.
1. Coloque la motosierra en una supercie plana y
retire la batería; consulte Cómo retirar la batería
( página 22 ) .
2. Retire la cubierta lateral aojando las 2 tuercas
prisioneras que la sujetan ( Figura 31 ).
Nota: Las tuercas prisioneras no se separan
de la cubierta lateral; aójelas hasta que pueda
retirar la cubierta.

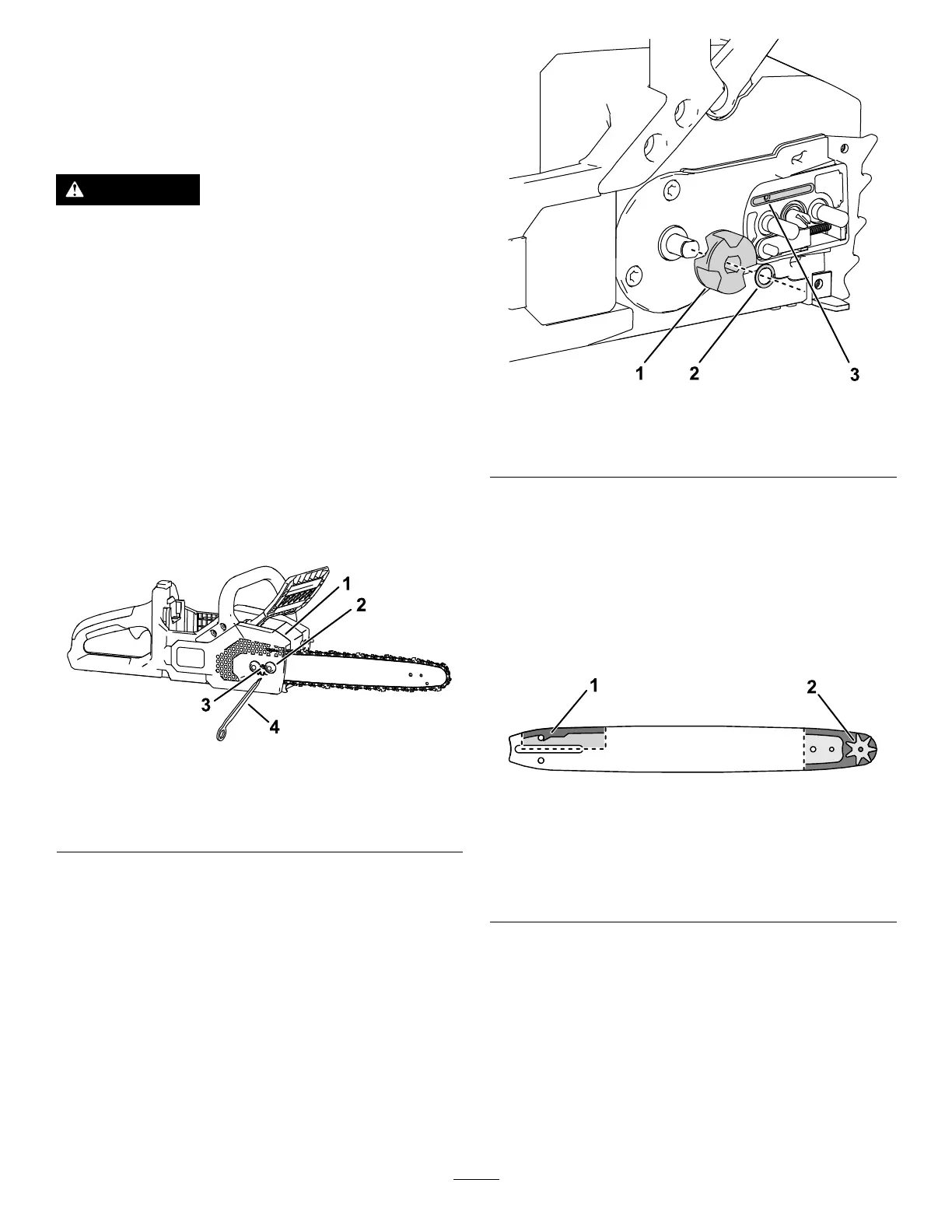

g315844
Figura 31
1. Cubierta
3. T ornillo tensor de la
cadena
2. T uerca prisionera 4. Herramienta multiuso
3. Aoje la cadena girando el tornillo de apriete de
la cadena en sentido antihorario ( Figura 31 ).
4. Separe la cadena de la espada y apártalas.
5. Retire el clip y el piñón de arrastre de la
motosierra ( Figura 32 ).
6. Limpie cualquier suciedad de debajo de la
cubierta lateral.
7. Inspeccione el piñón de arrastre; si está muy
desgastado o dañado, sustitúyalo.
8. Instale el piñón de arrastre y el clip.
9. Compruebe que la salida de aceite ( Figura
32 ) está libre de residuos; limpie la zona si es
necesario.
g315855
Figura 32
1. Piñón de arrastre
3. Salida de aceite
2. Clip
10. Limpie la espada y la cadena; use un alambre o
un pequeño destornillador de cabeza plana para
eliminar la suciedad y los residuos de la ranura
del borde de la espada, empezando en el piñón
del extremo delantero y trabajando hacia atrás.
Asegúrese de que el canal de aceite de la
espada que está alineado con la salida de aceite
de la motosierra está limpio para que el aceite
pueda uir libremente a la cadena ( Figura 33 ).
g315856
Figura 33
Secciones internas de la espada ilustradas
1. Asegúrese de que este
canal que se comunica
con la salida de aceite
está limpio.
2. Asegúrese de que el piñón
de la espada está limpio y
que gira libremente.
1 1. Inspeccione la espada y la cadena; si la espada
está doblada, las ranuras están dañadas,
o el piñón del extremo delantero no gira
libremente, cambie la espada; si la cadena está
excesivamente desgastada o dañada, cámbiela.
12. Instale la espada y la cadena; consulte
Instalación de la espada y la cadena ( página
30 ) .
