DANGER
T out contact avec les dents de la chaîne
de la tronçonneuse peut causer de graves
blessures.
• Retirez la batterie avant tout réglage ou
entretien de la tronçonneuse.
• Portez toujours des gants pour régler ou
faire l'entretien de la tronçonneuse.
1. Placez la tronçonneuse sur une surface plane
et horizontale, et retirez la batterie; voir Retrait
de la batterie ( page 20 ) .
2. Déposez le couvercle latéral en desserrant les 2
écrous captifs de xation ( Figure 31 ).
Remarque: Les écrous captifs ne peuvent pas
être séparés du couvercle latéral; desserrez - les
jusqu'à ce qu'il soit possible de déposer le
couvercle.

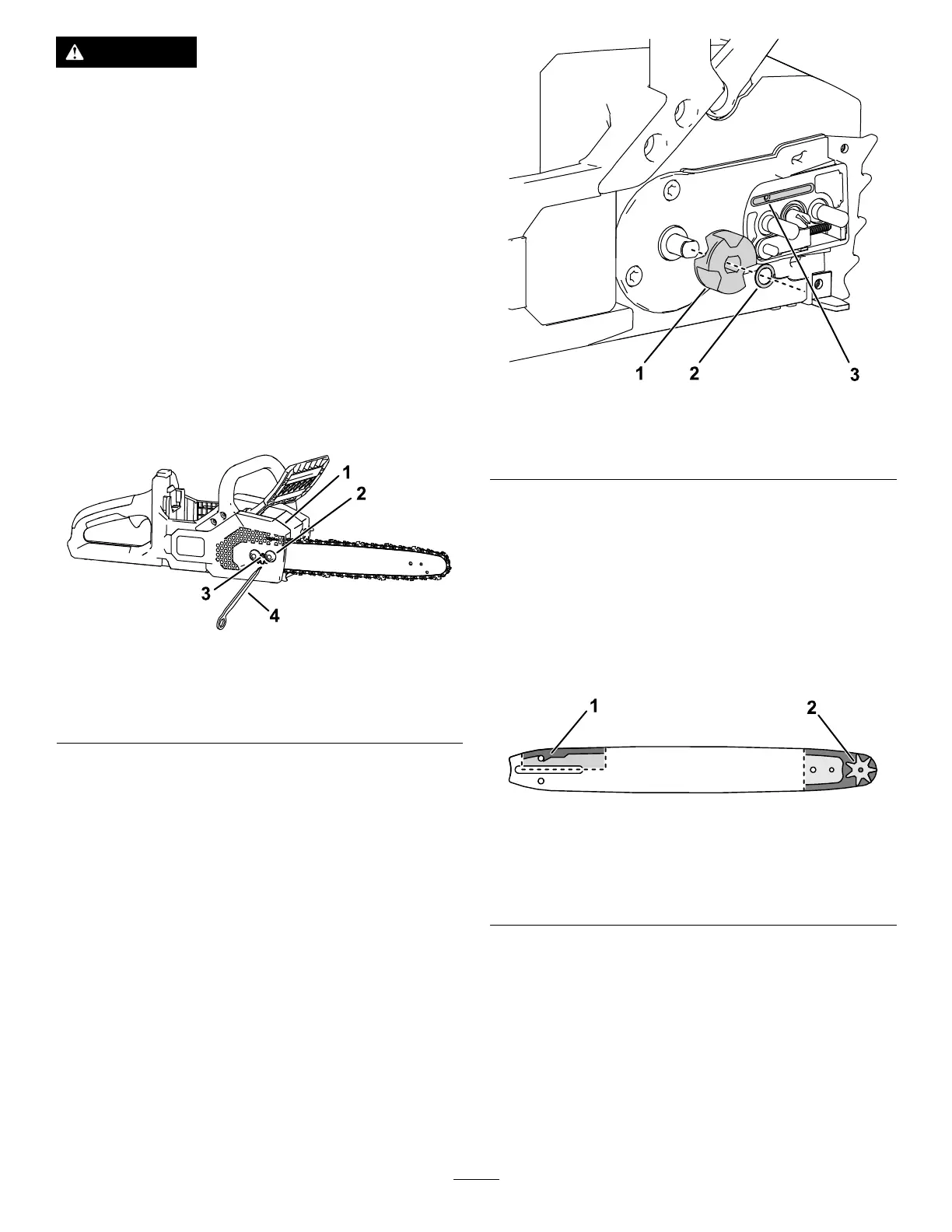

g315844
Figure 31
1. Couvercle
3. V is de réglage de tension
de la chaîne
2. Écrou captif
4. Outil multifonction
3. Détendez la chaîne en tournant la vis de tension
dans le sens antihoraire ( Figure 31 ).
4. Enlevez la chaîne du guide et mettez - les de
côté.
5. Déposez le clip et le pignon d'entraînement de
la tronçonneuse ( Figure 32 ).
6. Enlevez les débris sous le couvercle latéral.
7. Examinez le pignon d'entraînement et
remplacez - le s'il est excessivement usé ou
endommagé.
8. Reposez le pignon d'entraînement et le clip.
9. Contrôlez la sortie d'huile ( Figure 32 ) et enlevez
les débris éventuellement présents.
g315855
Figure 32
1. Pignon d'entraînement
3. Sortie d'huile
2. Clip
10. Nettoyez le guide - chaîne et la chaîne; utilisez du
l de fer ou un petit tournevis à lame plate pour
enlever la saleté et les débris accumulés dans la
gorge, le long du bord du guide, en commençant
par le pignon avant et en continuant vers
l'arrière.
Vériez que le passage d'huile du guide, qui est
dans l'alignement de la sortie d'huile, est propre
an que l'huile puisse s'écouler librement vers
la chaîne ( Figure 33 ).
g315856
Figure 33
Sections internes du guide - chaîne montrées
1. Vériez la propreté de ce
passage relié à la sortie
d'huile.
2. Vériez que le pignon du
guide est propre et tourne
librement.
1 1. Examinez le guide et la chaîne; si le guide
est faussé, les gorges sont endommagées,
ou le pignon avant ne tourne pas librement,
remplacez le guide; remplacez la chaîne si elle
est excessivement usée ou endommagée.
12. Installez le guide et la chaîne; voir Installation du
guide et de la chaîne ( page 26 ) .
13. Vériez que l'huile arrive jusqu'à la chaîne; voir
Contrôle du débit d'huile pour guide et chaîne
( page 23 ) .
