Der streamliner+ wird NICHT vollständig montiert ausgeliefert. Folgende
Arbeiten sind vor der Inbetriebnahme durchzuführen:
1. Montage des Vorderteils im Hauptrahmen
2. ggf. Kürzen der Gabel
3. Montage des Lenkers
4. Montage und Einstellen der Vorderradbremse
Zu 1. Montage des Vorderteils im Hauptrahmen
•

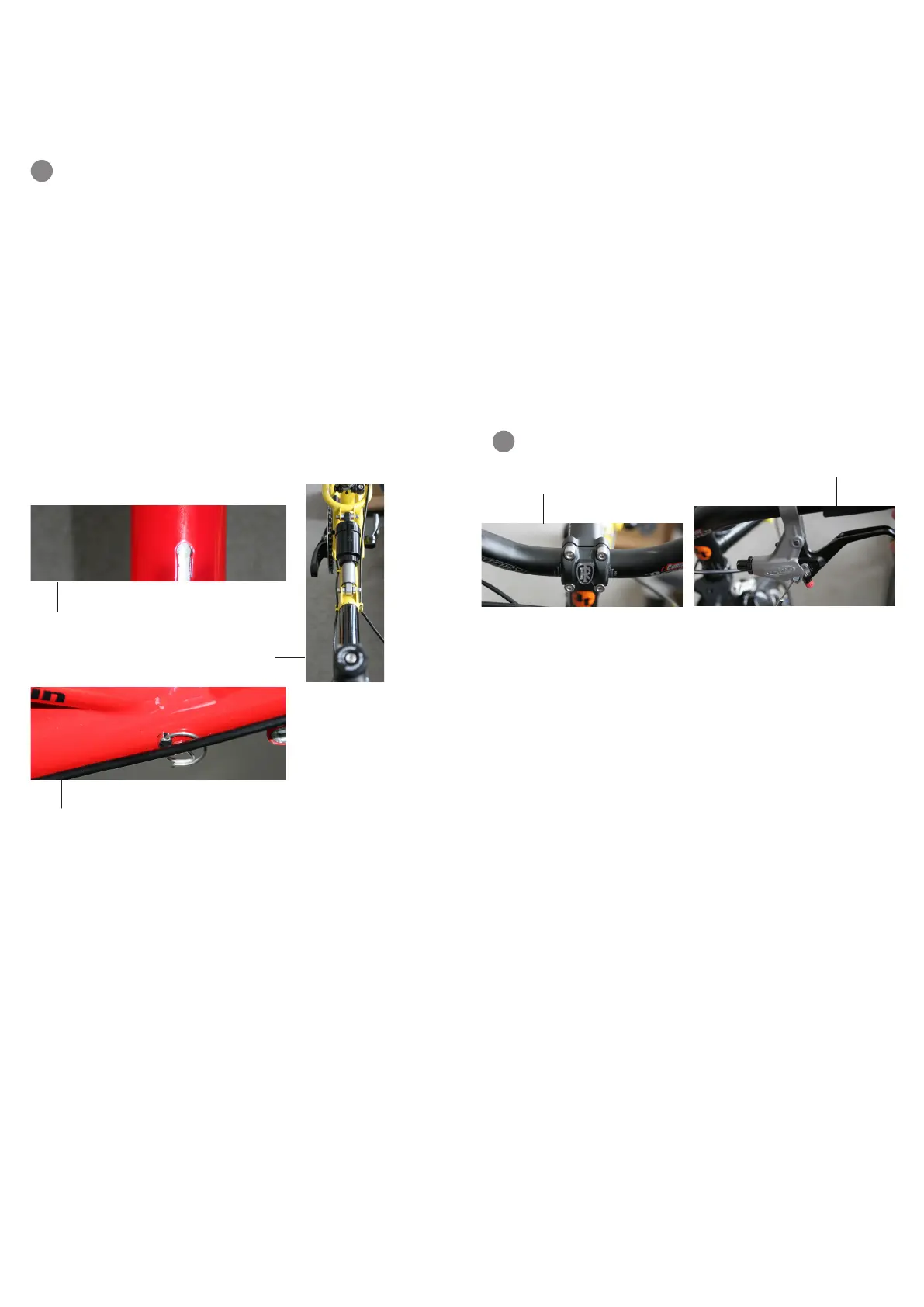

Beachten Sie, dass bei jeder Montage die Deichsel voll überlappend im
Rahmen steckt (siehe Bild 1). Sichern Sie IMMER mit dem Sicherungssplint
und beachten Sie, dass diese sowohl durch Hauptrahmen als auch das
Vorderteile gesteckt wird (siehe Bild 1a).
•
Richten Sie Vorder- und Hinterteil so aus, dass sie in der Flucht und nicht
gegeneinander verdreht sind (siehe Bild 2).
•
Nach dem Ausrichten im Rahmen, ziehen Sie die Schrauben mit einem
Drehmoment von 9Nm an!
Zu 2. Ggf. Kürzen der Gabel
•
Kürzen Sie den Gabelschaft auf die gewünschte Länge. Beachten Sie dabei,
dass der Gabelschaft nicht zu kurz abgesägt wird, damit Sie den Vorbau
auch später noch in der Höhe verstellen können.
•
Schlagen Sie die Steuersatzkralle in die gewünschte Position ein.
•
Stellen Sie den Steuersatz ein.
!
Der Streamliner darf nur von einem Fachhandelspartner montiert wer-
den. Bitte prüfen Sie vor jeder Fahrt den Sitz der Schrauben,
insbesondere am Verbindungsstück zwischen Vorderteil und
Hauptrahmen.
Bild 2
Bild 1
!
ACHTUNG Unbedingt mit dem Kind die Bremshebelfunktion
absprechen und üben, bevor das Rad zum Einsatz kommt. Bei
vertauschten Bremsgriffen kann dies ansonsten zu Unfällen führen!
Bild 3
Bild 4
MONTAGEHINWEISE ZUM STREAMLINER+ VORDERTEIL
Zu 3. Montage des Lenkers
•
Demontieren Sie den Lenker vom Vorbau des streamliners und montieren
Sie ihn am streamliner+. (Bild 3)
Zu 4. Montage der Vorderradbremse
•
Montieren Sie den mitgelieferten Bremsgriff an der fehlenden Seite, nach
dem Sie den entsprechenden Lenkergriff und ggf. Schaltgriff
demontiert haben.
•
Hängen Sie den Bremszug am Bremshebel ein und justieren Sie die
Bremsbeläge. Vertauschen Sie ggf. die Bremszüge, so dass die Vorder-
bremse links und die Hinterbremse rechts (wie bei Fahrrädern üblich) ist!
(Bild 4)
•
Montieren Sie die Griffe wieder.
•
Hängen Sie die Schalt- und Bremszüge in den entsprechenden Anlötteilen
im Rahmen ein.
5
Bild 1a
