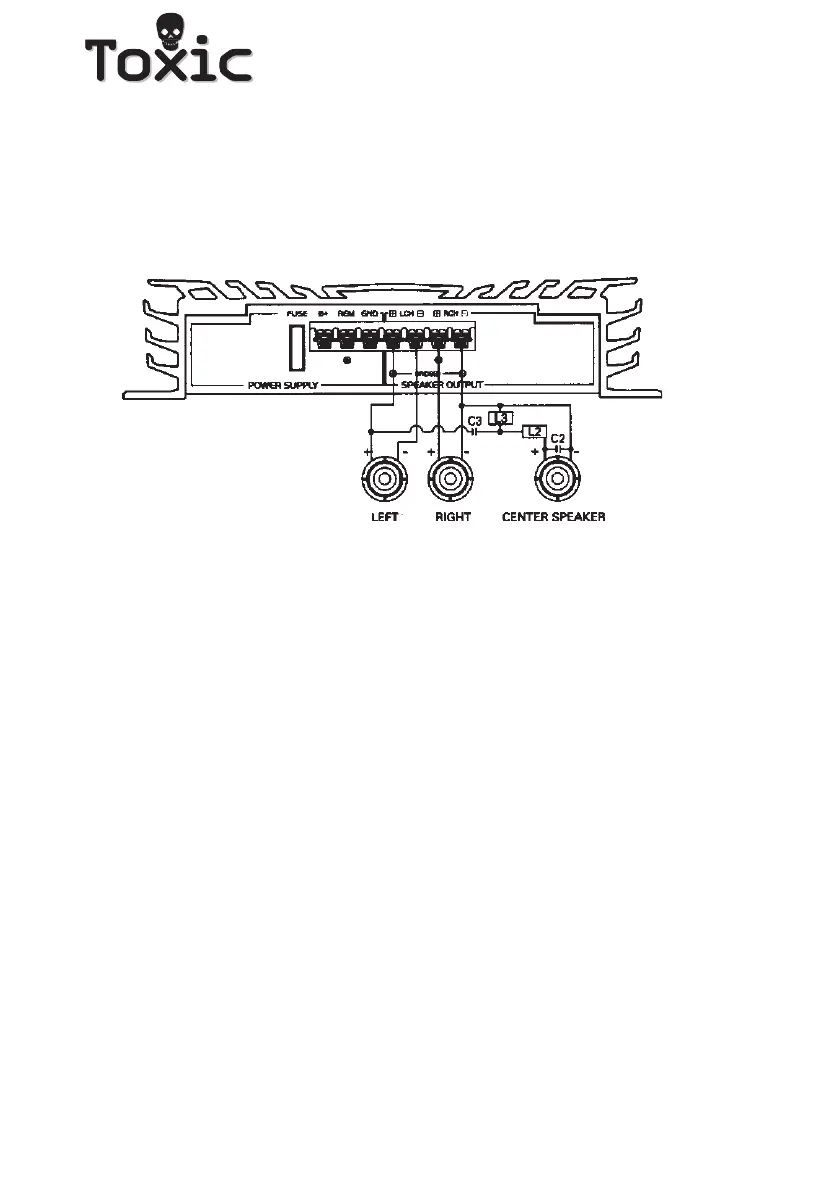

Tri-Mode mit einem Center-Lautsprecher für 2-Kanal-Verstärker:
Die folgenden Werte sollten für die Frequenzbestimmenden Bauteile ver-
wendet werden:
C = Kondensator
L = Spule
C = 330uF Bipolarer (Tonfrequenz) Elko
L1 = 10 mH C1 = 100uF für 4 Ohm Subwoofer
L1 = 15 mH C1 = 100uF für 8 Ohm Subwoofer
L2 = 9 mH C2 = 68uF für 8 Ohm Center-Lautsprecher
L3 = 0.3mH C3 = 2,2 uF
