ENTREE NIVEAU BAS (LOW LEVEL = ENTREES CINCH/RCA
Si votre autoradio est équipée d’une sortie de préamplificateur (Cinch/RCA
ou DIN), raccordez les terminaux Cinch/RCA avec les terminaux de sortie
du préamplificateur de la radio. Faites attention à une disposition correcte
des canaux. Si vous avez acquéri un transformateur de sortie à 4 canaux et
votre autoradion ne possède qu’une sortie de préamplificateur à 2 canaux,
veuillez utiliser un adapteur en Y afin de rendre l’utilisation des 4 entrées de
l’amplificateur possible. Le marquage rouge des terminaux de raccord
signifie „à droite“.
ENTREE NIVEAU HAUTE (HIGH LEVEL = ENTREES HAUT
PARLEURS)
Si votre autoradio n´est pas équipée d’une sortie de préamplificateur (Cinch/
RCA ou DIN), raccordez la fiche blanche avec les sorties des haut-parleurs
de votre autoradio. Faites attention à une disposition correcte des
connexions. Un faux connexion peut avoir pous conséquence la destruction
du amplificateur de votre autoradion.

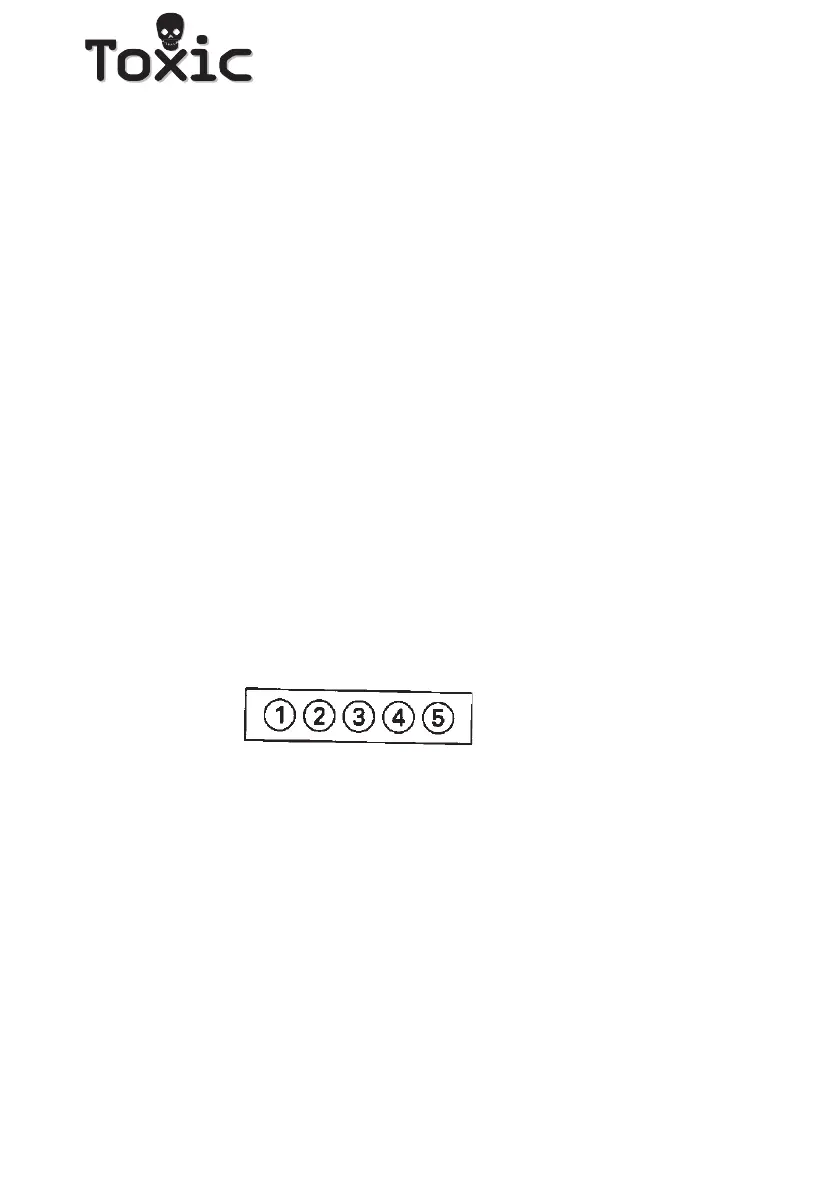

1 = Vert, gauche + 3 = Noir, GND 5= Bleu, droite -
2 = violet, gauche - 4 = blanc, droite -
CONNEXIONS DES HAUT-PARLEURS
4 CANAUX
L’amplificateur peut fonctionner avec 2 à 6 haut-parleurs.
2 CANAUX
L’amplificateur peut fonctionner avec 1 à 3 haut-parleurs.
L’impédance des haut-parleurs est variable de 2, 4 ou 8 ohms, dépendant
du mode. Faites attention à la polarité correcte lors du branchement des
haut-parleurs. La puissance des haut-parleurs devrait être corrélative à la
puissance du sortie de l’amplificateur. Veuillez prendre en considération que
la puissance de sortie de l’amplificateur se renforce avec des haut-parleurs
à 2 ohms et diminue avec des haut-parleurs à 8 ohms. En mode stéréo,
uniquement des câbles de haut-parleur d’un diamètre minimal de 1.5 mm
2
devraient être utilisés. En mode de pont, le diamètre devrait être au moins
