MODE EN PONT, AMPLIFICATEUR A 4 CANAUX
Afin d’augmenter la puissance de sortie, l’amplificateur peut fonctionner en
mode de pont. Pour cela, les canaux 1 et 2 ainsi que 3 et 4 seront combinés
de façon à ce que seulement 2 canaux seront disponibles.
L’impédance minimale des haut-parleurs est 4 ohms. Lors du
fonctionnement en mode de pont, il est possible de relier 2 haut-parleurs (2
ou 4 ohms) en série, de raccorder 2 haut-parleurs (8 ohms) en parallèle ou
bien de raccorder un seul haut-parleur (4 ou 8 ohms) par canal.
Le fonctionnement stéréo mélangé, par exemple avec canaux 1 et 2 et
mode en pont avec canaux 3 et 4, est également possible.

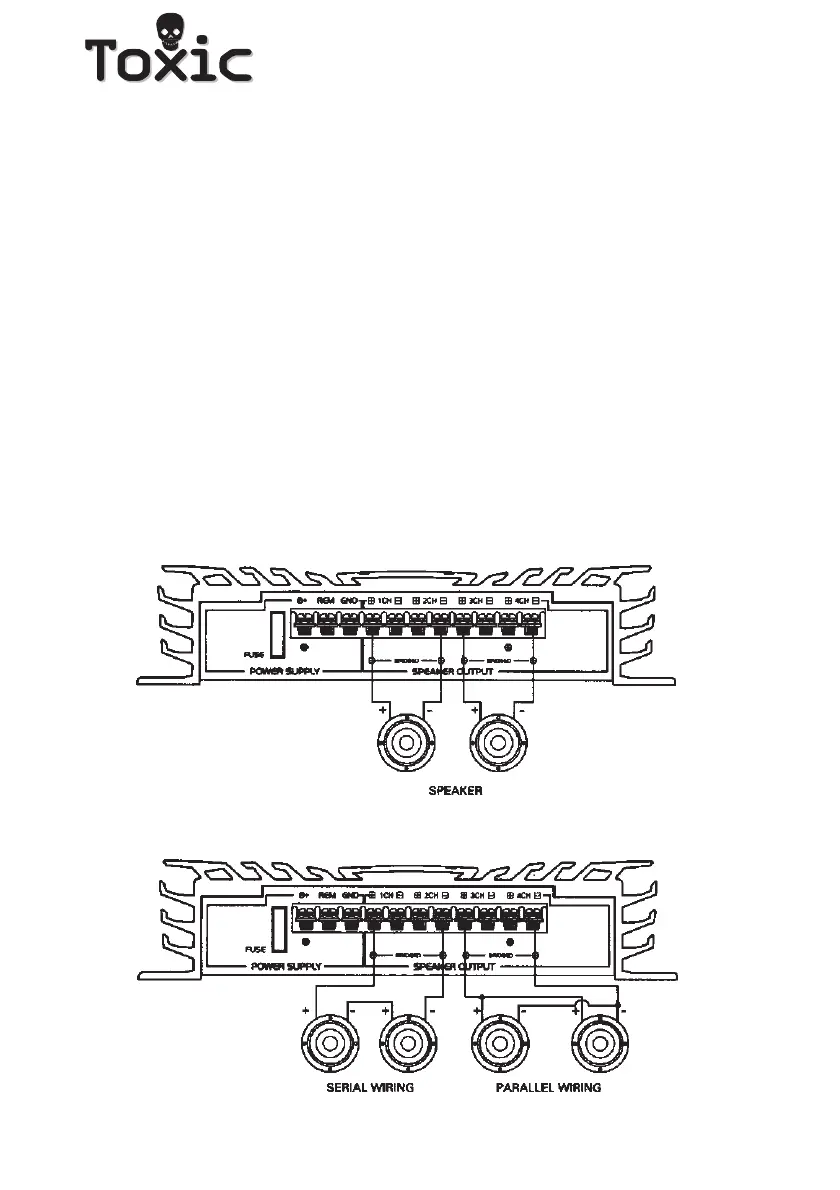

Mode en pont avec 2 haut-parleurs (4 - 8 ohms):
Mode en pont avec 2 haut-parleurs (4 ohms) en couplage sériel et 2
haut-parleurs (4 - 8 ohms) en montage parallèle:
