나 눌러서
값을 설정한다.

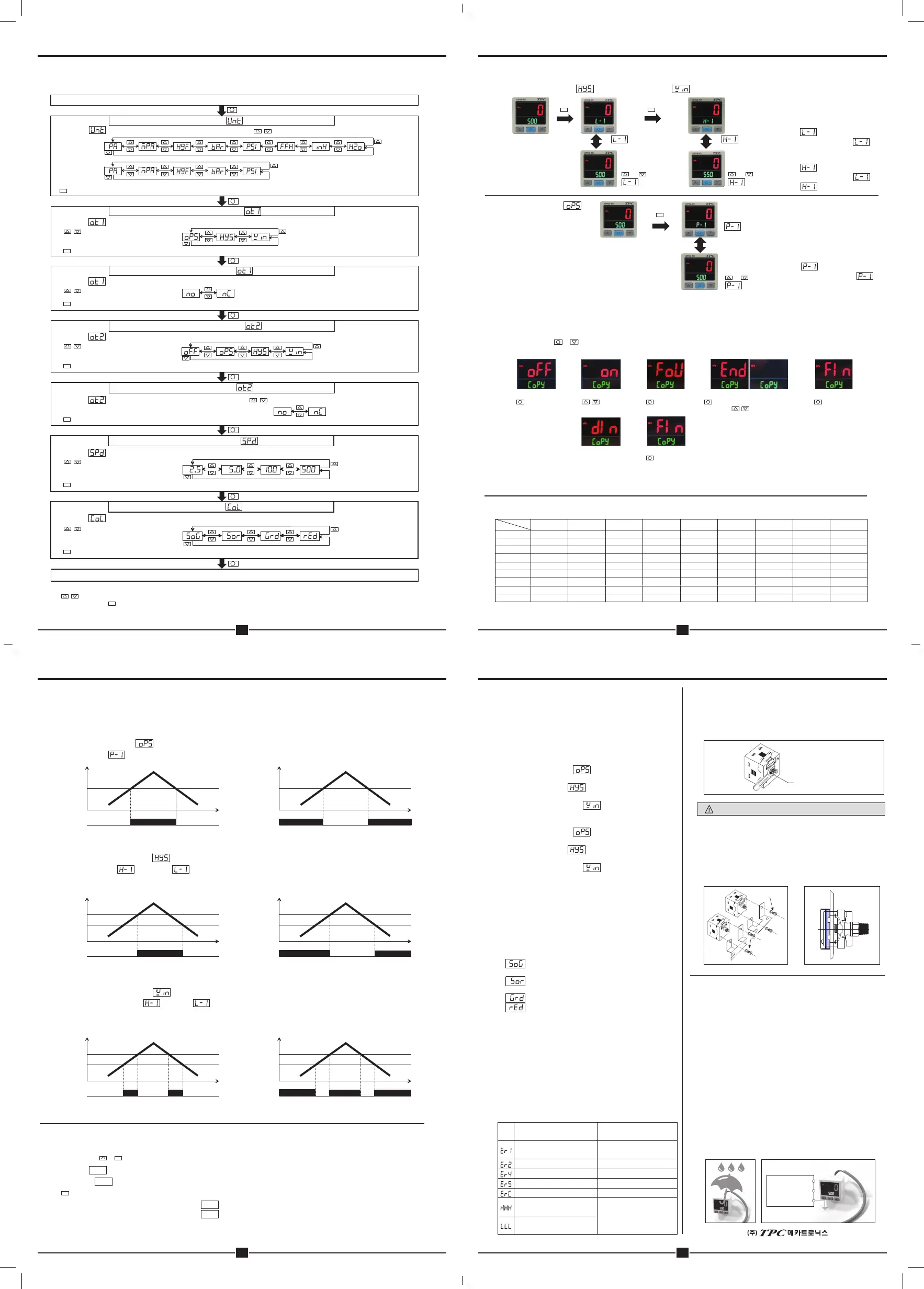

동작모드
▣ 파라미터 설정
◎ 압력 표시 단위, OUT1 조작모드, OUT1 출력, OUT2 조작모드, OUT2 출력, 응답시간(채터링 방지), LED색을 설정합니다.
●
정압일 때
●
부압, 연성압일 때
운전모드
●
보조화면에 가 표시되며 주화면에 표시단위가 0.5초 단위로 깜빡입니다.
3초 이상
●
, 키를 이용하여 사용할 단위를 선택합니다.
표시단위
(kPa) (MPa) (kgf/cm²) (bar) (psi) (mmHg) (inchHg) (mmH₂O)
(kPa) (MPa) (kgf/cm²) (bar) (psi)
키를 1회 짧게 누르면 선택된 단위로 설정되고 다음 모드로 진입합니다.
○
7
Pressure Sensor
DPSA Series
● 히스테리시스모드 와 윈도우 비교 모드
과 설정값이 교대로
(0.5초 간격) 점멸 표시됩니다.
과 설정값이 교대로
(0.5초 간격) 점멸 표시됩니다.
5
Pressure Sensor
DPSA Series
4
Pressure Sensor
DPSA Series
▣ 디지털출력 동작모드 3종
압력 검출 레벨 은 임의의 값으로 설정이 가능합니다.
압력
Time
OUT1
ON
OFF
ON
OFF
NO Mode
NO Mode
NC Mode
● DPSA시리즈는 3가지 출력동작모드를 가지고 있습니다. 필요에 따라서 적절한 출력동작모드를 선택하십시오.
● OUT1과 OUT2는 분리 되어 있으며, NO로 설정시엔 정상출력이, NC로 설정시엔 반전출력이 됩니다.
1. 원포인트 설정 모드
2. 히스테리시스 설정 모드
① 압력 검출 레벨 과 검출 응차 을 임의의 값으로 설정이 가능합니다.
② 검출응차는 1digit로 고정됩니다.
3. 윈도우 컴퍼레이터 모드
① 압력 검출 레벨의 상한값 과, 하한값 구간 설정이 가능한 모드입니다.
② 검출응차는 1digit로 고정됩니다 .
P-1
압력
P-1
Time
OUT1
압력
OUT1
ON
OFF
ON
OFF
NC Mode
H-1
압력
H-1
L-1L-1
Time
OUT1
NO Mode
압력
OUT1
ON
OFF
NC Mode
압력
H-1
L-1
ON
OFF
H-1
L-1
Time
OUT1
1. 운전모드에서 를 3초이상 누르면 '최대압력/최소압력 확인모드'로 진입합니다.
2. 주화면에 와 최대압력값을 교대(0.5초 간격)로 점멸 표시합니다.
3. 보조화면에 와 최소압력값을 교대(0.5초 간격)로 점멸 표시합니다.
4. 키를 3초이상 누르면, 저장된 '최대압력/최소압력'값이 삭제 되고, 운전모드로 복귀합니다.
5. 최대압력값이 최대표시압력범위를 상향초과한 경우에는 ,
최소압력값이 최소표시압력범위를 하향초과한 경우에는 가 점멸표시 됩니다.
6
Pressure Sensor
DPSA Series
OUT1 출력 동작 모드
OUT1 출력방식
●
보조화면에 가 표시되며 주화면에 표시단위가 0.5초 단위로 깜빡입니다.
●
키를 이용하여 사용할 동작모드를 선택합니다.
,
키를 1회 짧게 누르면 선택된 단위로 설정되고 다음 모드로 진입합니다.
○
키를 1회 짧게 누르면 선택된 단위로 설정되고 다음 모드로 진입합니다.
●
보조화면에 가 표시되며 주화면에 표시단위가 0.5초 단위로 깜빡입니다.
●
키를 이용하여 사용할 동작모드를 선택합니다.
,
○
3초 이상
OUT2 출력 동작 모드
●
보조화면에 가 표시되며 주화면에 표시단위가 0.5초 단위로 깜빡입니다.
●
키를 이용하여 사용할 동작모드를 선택합니다.
,
키를 1회 짧게 누르면 선택된 단위로 설정되고 다음 모드로 진입합니다.
○
OUT2 출력방식
응답 타이밍 설정
●
보조화면에 가 표시되며 주화면에 표시단위가 0.5초 단위로 깜빡입니다.
●
out2 출력 모드 설정에서 OFF를 선택하였다면 출력방식을 선택하지 않고 다음 모드로 진입합니다.
●
키를 이용하여 사용할 동작모드를 선택합니다.
,
키를 1회 짧게 누르면 선택된 단위로 설정되고 다음 모드로 진입합니다.
○
●
보조화면에 가 표시되며 주화면에 표시단위가 0.5초 단위로 깜빡입니다.
●
키를 이용하여 사용할 동작모드를 선택합니다.
,
키를 1회 짧게 누르면 선택된 단위로 설정되고 다음 모드로 진입합니다.
○
(단위 : ms)
LCD 색
●
보조화면에 가 표시되며 주화면에 표시단위가 0.5초 단위로 깜빡입니다.
,
●
키를 이용하여 사용할 동작모드를 선택합니다.
(단위 : ms)
키를 1회 짧게 누르면 선택된 단위로 설정되고 다음 모드로 진입합니다.
○
운전모드 복귀
●
파라미터 설정모드로 진입하면 보조화면에 "설정항목"이 표시되며 주화면에 "이전 설정값"이 1초 주기로 깜빡입니다.
●
키를 이용하여 설정값을 변경합니다.
●
파라미터 설정 도중에, 키를 3초이상 누르면, 현재 설정값을 저장하고 운전모드로 복귀합니다.
그리고, 설정 도중에 30초간 키 입력이 없을 때에는, 저장하지 않고 운전모드로 복귀합니다.
●
저장된 설정값들은 전원을 차단해도 보존 됩니다(10만회 수명).
,
○
나 눌러서
값을 설정한다.
설정 범위 :
최소표시 압력 ≦
＜최대표시 압력
설정 범위 :
최소표시 압력 ≦ ＜
≦최대표시 압력
○ ○
+
○
PE. H
BO. H
○
HHH
LLL
▣ Preset value 설정
● 원포인트 모드
동작모드
과 설정값이 교대로
(0.5초 간격) 점멸 표시됩니다.
○
설정 범위 :
최소표시 압력 ≦
≦ 최대표시 압력
나 눌러서
값을 설정한다.
▣ 최대압력/최소압력 확인
Spring
washer
Hexagon
wrench
bolt
12mm
스패너
바닥
F.G.
+
-
▣ Pressure conversion chart
예) 760mmHg를 kPa로 계산하기 위의 도표에 따르면 1mmHg는 0.133322kPa이므로 760mmHg는 760 × 0.133322kPa = 101.32472kPa가됩니다.
to
from
Pa kPa MPa kgf/cm
2
mmHg mmH
2
O psi bar inHg
1Pa 1 0.001 0.000001000 0.000010197 0.007501 0.101972 0.000145038 0.000010000 0.0002953
1kPa 1000.0 00 1 0.001000 0.010197 7.500616 101.9716 0.145038 0.010000 0.2953
1MPa 1000000 1000 1 10.197162 7500.61683 101971.553 145.038243 10 295.299875
1kgf/cm
2
98066.54 98.066543 0.09806 1 735.5595 10000.20 14.22334 0.980665 28.95878
1mmHg 133.322368 0.133322 0.000133 0.001359 1 13.5954 0.019336 0.001333 0.039370
1mmH
2
O
9.80665 0.00980 - 0.000099 0.0735578 1 0.00142 0.000098 0.002895
1psi 6894.757 6.89757 0.00689 0.070307 51.71630 703.07 1 0.068947 2.036003
1bar 100000.0 100.0000 0.100000 1.019689 750.062 10196.89 14.50339 1 29.52998
1inHg 3386.417 3.388418 0.003386 0.034532 25.40022 345.31849 0.491158 0.033863 1
Rev. 1.2
▣ 배관 및 취부방법
1. 압력포트 사양은 R 1/8" 입니다. 시판되는 원터치 피팅을 사용하십시오.
2. 압력 리크를 방지하기 위해서 포트 플러그에 씰 테이프를 사용하십시오.
3. 원터치 피팅을 접속 할 경우 본체에 큰 힘이 가해지지 않도록
아래 그림과 같이 금속부에 스패너(mm)를 사용하여 접속하십시오.
주의
원터치 피팅의 조임토크는 10Nㆍm 이하로 하십시오.
고장의 원인이 됩니다.
4. DPSA 시리즈는 2가지의 고정
브라켓을 부속하고 있어서,
구조에 따라서 선택장착이
가능합니다.
* 아래 도면 참조
5. DPSA 시리즈는 판넬취부
브라켓과 전면 보호커버를
별도로 판매하고 있습니다.
* 아래 도면 참조
▣ 취급시 주의사항
1. 압력포트에 바늘 등과 같은 뾰족한 것을 넣지 마십시오.
센서가 파손되어 정상동작이 이루어지지 않게 됩니다.
2. 신나 등의 유기용제나 물, 기름, 유지가 직접 닿지 않도록 주의
하십시오.
3. 전원입력 시 과도적 상태(3초 이내)를 피해서 사용하십시오.
4. 전원으로 스위칭 모드 파워 서플라이를 사용하실 경우, 반드시
전원 장치의 프레임그라운드(F.G.) 단자를 접지시켜 사용 하십시오.
5. 동력선이나 고압선 등과 함께 배선하면, 노이즈에 의한 오동작의
원인이 될 수 있으므로 피해 주십시오.
6. 차가운 실외에서 따뜻한 실내로 이동할 시는 표면의 습기가
완전히 마른 후 사용하여 주십시오.
7. 각 설정 버튼을 바늘 등의 끝이 뾰족한 것으로 누르지 마십시오.
8. 배선은 30N 이상의 인장력으로 당기지 마십시오.
9. 본 제품은 아래의 환경 조건에서 사용할 수 있습니다.
① 실내 ② 고도 2,000m 이하 ③ 오염 등급 2(Pollution Degeree2)
④ 설치 등급 Category lll(Installation Category lll)
* 상기 취급시 주의사항에 명기된 내용은 제품 고장을 유발할 수
있으므로 반드시 지켜주십시오.
1) 복사 전 준비 사항 : 마스터(복사 할 Data가 저장된 제품)와 슬레이브(복사 할 대상 제품)를 복사전용 케이블로 연결하고, 전원을
인가한다. ※ 동일한 품번만 복사가능
2) 마스터 제품에서 + 버튼을 3초 이상 누르면, 복사모드로 진입.
3) 복사 방법(마스터)
4) 복사 방법(슬레이브)
5) 복사 내용(Data) : 압력단위, OUT1 설정모드, OUT2 설정모드(G 품번만 해당), LCD색
전원공급
장치
▣ 복사방법 : G, H 품번만 해당
복사 Data 수신 화면 복사 종료 화면
버튼을 누르면,
운전모드로 복귀
▶
복사기능 초기 화면
버튼을 누르면
운전모드로 복귀
복사기능 on 화면
버튼으로
on을 선택
복사 중 화면
버튼을 누르면
복사 시작
복사 완료, 추가복사 대기화면
버튼을 누르면, 추가 복사 실행. 복사를
종료하려면, 버튼으로 Fin을 선택
복사 종료 화면
버튼을 누르면
운전모드로 복귀
▶ ▶ ▶ ▶
▣ 전체기능 요약
◎ 압력단위 변경
⦁
DPSA-R1(P) : 압력단위 5종 kPa, MPa, kgf/cm², bar, psi
⦁
DPSA-C01(P), V01(P), R01(P) : 압력단위 7종
kPa, kgf/cm², bar, psi, mmHg, inHg, mmH₂O
◎ 디지털 출력 모드 3종
⦁
출력방식 NO
1. 원 포인트 설정 모드
:
특정 압력 이상에서 압력검출이 필요할 때
2. 히스테리시스 모드
: 압력 검출에 대한 히스테리시
스(응차) 폭의 가변이 필요할 때
3. 윈도우 컴퍼레이트 모드
:
특정 구간에서만 압력 검출이 필요할 때
⦁
출력방식 NC
1. 원 포인트 설정 모드
:
특정 압력 이하에서 압력검출이 필요할 때
2. 히스테리시스 모드
: 압력 검출에 대한 히스테리시
스(응차) 폭의 가변이 필요할 때
3. 윈도우 컴퍼레이트 모드
:
특정 구간 외 에서만 압력 검출이 필요할 때
◎ 응답시간 변경
응답 시간을 변경하는 것에 의해 제어출력의 채터링을 방지
합니다. 4가지 종류(2.5ms, 5ms, 100ms, 500ms)의 응답시간
설정이 가능하고 응답시간이 길수록 적용되는 디지털 필터의
개수가 증가하여 보다 안정된 검출을 합니다.
◎ LCD색상 설정
주화면/보조화면 색상을 Red/Green 혹은 Green/Red로 설정이
가능하며, Out1의 출력에 따라서 색상 변경도 가능합니다.
⦁
: 기본 설정. 평상시 Red/Green.
Out1이 ON되면 Green/Red.
⦁
: 평상시 Green/Red.
Out1이 ON되면 Red/Green.
⦁
: Green/Red 색상으로 고정
⦁
: Red/Green 색상으로 고정
◎ 영점조정
압력 포트를 대기압 상태로 개방한 상태(대기압 공급 상태)에서
현재의 압력 표시값을 영점으로 강제설정하는 기능입니다.
영점조정을 하면 아날로그 출력 전압에도 영향을 주게
됩니다.
◎ 최대압력/최소압력 표시
시스템으로부터 압력센서로 입력되는 압력의 최대값과 최소값을
기억함으로써, 눈으로 쉽게 확인되지않는 시스템의 이상조건
(빠른 과도 상태로 인한 기생압력) 을 파악하거나, 시스템에서
발생되는 최대, 최소압력을 진단해주는 기능입니다.
◎ 에러표시와 처리
에러 발생 시에는 다음의 사항대로 처리해 주십시오.
에러
표시
원인 처리방법
영점 조정시 외부 압력이
인가될 때
외부 압력을 제거 후 재시도
합니다.
제어출력에 과부하가 걸릴 때 과부하를 제거합니다.
OUT1 출력 과전류시 OUT1 과부하를 제거합니다.
OUT2 출력 과전류시 OUT2 과부하를 제거합니다.
아날로그 출력 에러 부하를 확인합니다.
인가압력이 표시압력범위를
상향 초과할 때
인가 압력을 표시압력 범위
이내로 인가 합니다.
인가압력이 표시압력범위를
하향 초과할 때
31
25
2
4
4.5
33
46
50.2
MPa
kPa
1
2
23
8
33
3.5
29
www.tpcpage.co.kr
