12
Návod k obsluze
CS
Tracer RVIEW S2

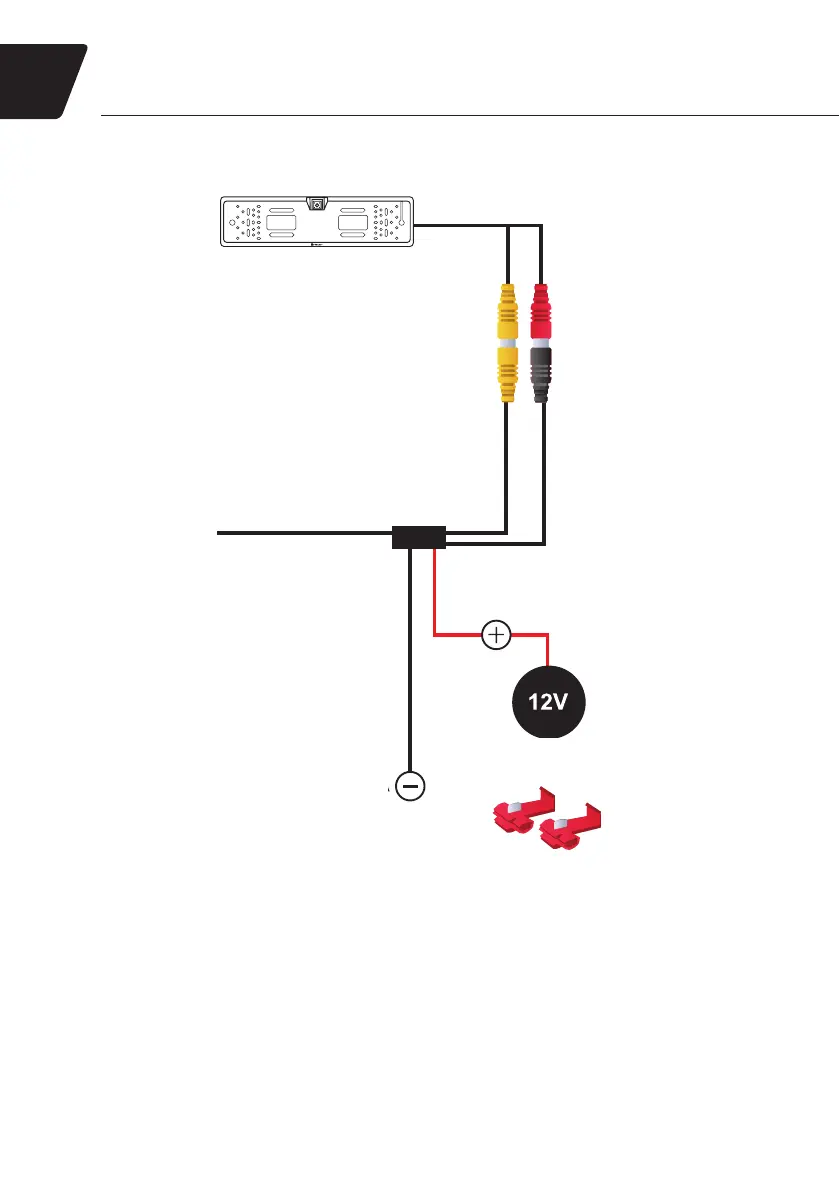

PŘIPOJENÍ KE ZPĚTNÉMU SVĚTLU
KABEL RÁMEČKU
KABEL 6M
ZPĚTNÉ SVĚTLO
UZEMNĚNÍ
1. Vyhledejte napájecí kabel zpětného světla s pomocí elektrického schématu vozidla nebo pomocí 12V
měřiče proudu (není součástí dodávky).
2. Použijte KONEKTOR / RYCHLOSPOJKU, který je součástí soupravy, pro připojení napájecího kabelu
zpětného světla k červenému vodiči v KABELU 6M (bude sloužit k napájení kamery a LCD monitoru).
3. Černý svazek z KABELU 6M je nutné připojit k uzemnění vozidla.
4. Připojte červenou koncovku KABELU RÁMEČKU k černému konci KABELU 6M
5. Připojte žlutou koncovku KABELU RÁMEČKU ke žlutému konci KABELU 6M.
