21
Руководство по эксплуатации
RU
Tracer RVIEW S2

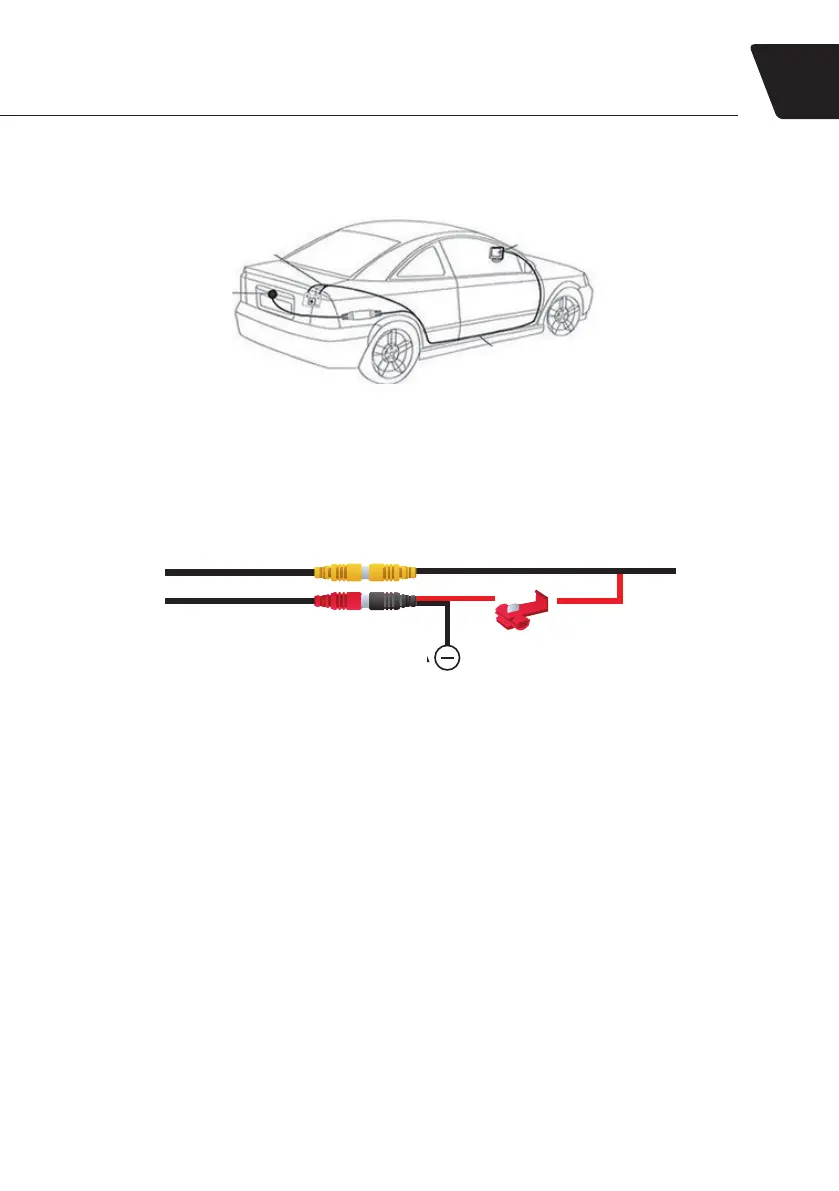

ПРОКЛАДКА КАБЕЛЯ 6 М В КАБИНЕ АВТОМОБИЛЯ
1. Определите место прокладки кабеля из багажника (вблизи фонаря заднего хода) в кабину
автомобиля, где будет установлен монитор.
2. Во избежание повреждений и потертости кабеля, рекомендуем не прокладывать его снаружи.
3. Проложите провод под ковролином, обивкой потолка или пластмассовыми элементами
автомобиля.
ПОДКЛЮЧЕНИЕ МОНИТОРА
КАБЕЛЬ МОНИТОРА КАБЕЛЬ 6М
МАССА
1. Установите монитор в выбранном Вами месте в кабине.
2. Подключите красный провод КАБЕЛЯ 6М к красному проводу КАБЕЛЯ ПИТАНИЯ МОНИТОРА.
Для этого Вы можете воспользоваться прилагаемым СОЕДИНИТЕЛЕМ/ПРИСОЕДИНИТЕЛЕМ.
3. Подключите красный разъем КАБЕЛЯ МОНИТОРА к черному разъему КАБЕЛЯ ПИТАНИЯ
МОНИТОРА.
4. Подключите желтый разъем КАБЕЛЯ МОНИТОРА к желтому разъему КАБЕЛЯ 6М.
5. Подключите черный провод КАБЕЛЯ ПИТАНИЯ к массе автомобиля (например в отсеке под
рулем, в районе блока предохранителей).
ПОДКЛЮЧЕНИЕ КАМЕРЫ ЗАДНЕГО ВИДА
Если Вы правильно выполнили все действия, при движении задним ходом питание фонаря
заднего хода должно запустить камеру заднего вида и монитор, в результате чего на экране
должно появиться изображение с камеры.
