Руководство по эксплуатации
RU
Tracer RVIEW S2
6. Прикрутите рамку, используя для этого оригинальные крепления оригинальной рамки номерных
знаков, предварительно вставляя проводки в отдельное отверстие в кузове автомобиля.

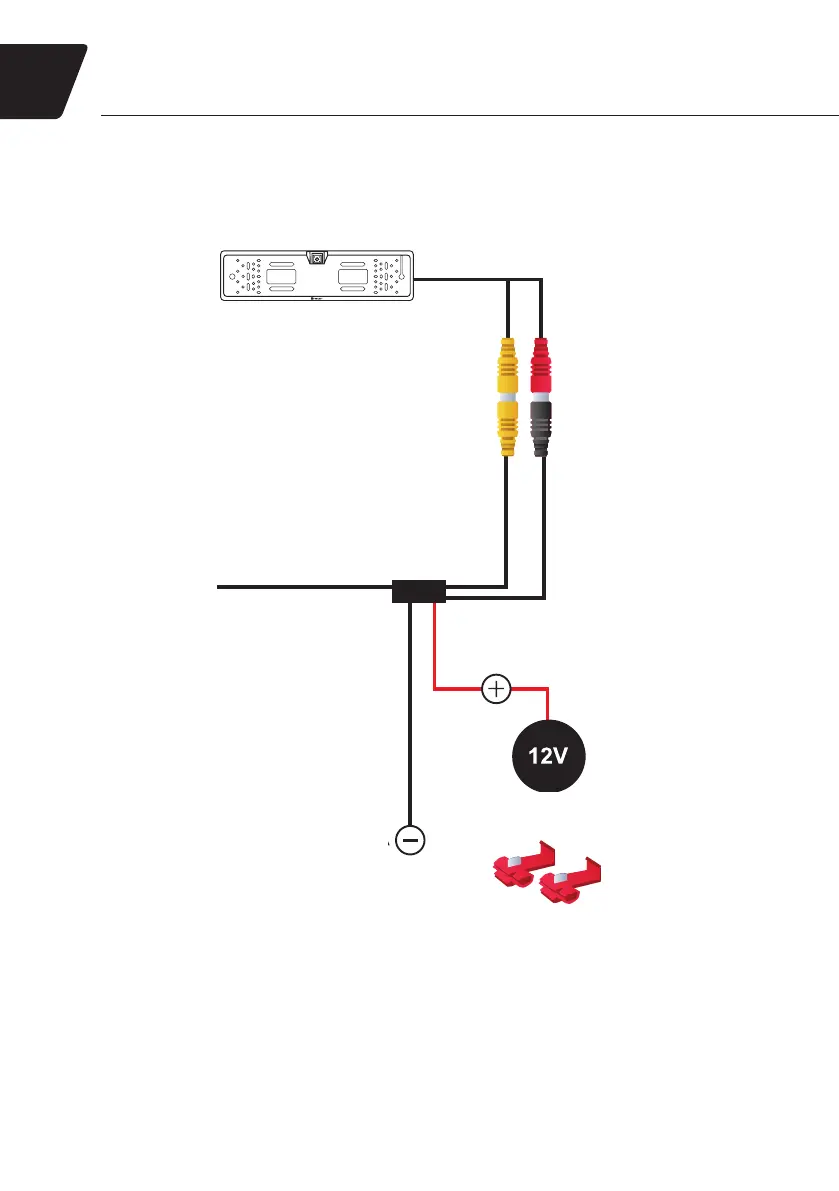

ПОДКЛЮЧЕНИЕ К ФОНАРЯМ СВЕТА ЗАДНЕГО ХОДА
КАБЕЛЬ РАМКИ
КАБЕЛЬ 6М
СВЕТ ЗАДНЕГО ХОДА
МАССА
1. Воспользуйтесь электрической схемой автомобиля или измерителем тока 12 В (не входит в
комплект) и отыщите провод питания лампы заднего хода.
2. С помощью ПРИСОЕДИНИТЕЛЯ/ БЫСТРОРАЗЪЕМНОГО СОЕДИНИТЕЛЯ, входящего в
комплект поставки, скрепите провод питания лампы заднего хода с красным проводом в
КАБЕЛЕ 6М (он станет источником питания для камеры и светодиодного монитора).
3. Черный провод из КАБЕЛЯ 6М подключите к массе автомобиля.
4. Вставьте красный наконечник КАБЕЛЯ РАМКИ в черный разъем КАБЕЛЯ 6М.
5. Вставьте желтый наконечник КАБЕЛЯ РАМКИ в желтый разъем КАБЕЛЯ 6М.
