Tracer RVIEW S2

6. Po pretiahnutí káblov cez otvor v karosérii vozidla priskrutkujte rámček pomocou originálnych úchytov

továrenského rámčeka poznávacej značky.

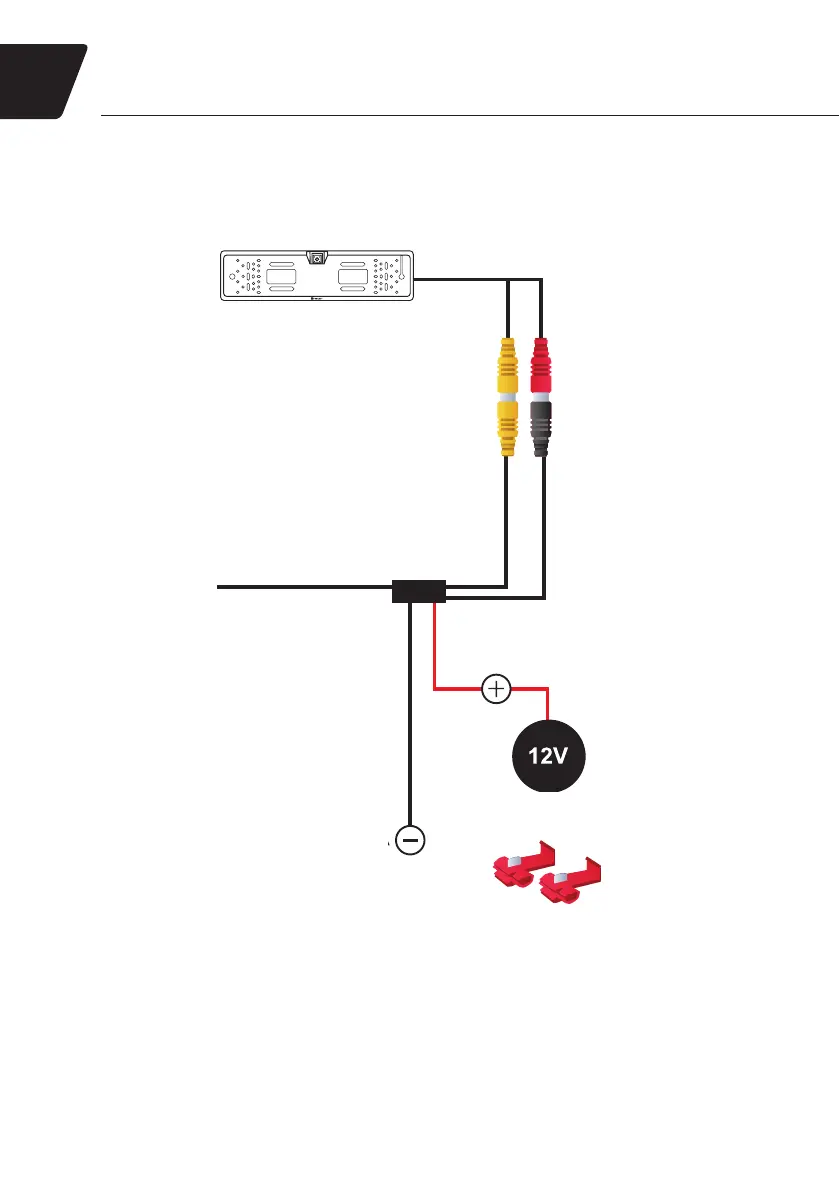

PRIPOJENIE KU SPÄTNÉMU SVETLU

KÁBEL RÁMČEKA

KÁBEL 6M

SPÄTNÉ SVETLO

UZEMNENIE

1. Vyhľadajte napájací kábel spätného svetla pomocou elektrickej schémy vozidla alebo pomocou 12V

merača prúdu (nie je súčasťou dodávky).

2. Použite KONEKTOR/RÝCHLOSPOJKU, ktorý je súčasťou súpravy, pre pripojenie napájacieho kábla

spätného svetla na červený vodič v KÁBLI 6M (bude slúžiť k napájaniu kamery a LCD monitora).

3. Čierny zväzok z KÁBLA 6M je nutné pripojiť k uzemneniu vozidla.

4. Pripojte červenú koncovku KÁBLA RÁMČEKA k čiernemu koncu KÁBLA 6M.

5. Pripojte žltú koncovku KÁBLA RÁMČEKA k žltému koncu KÁBLA 6M.
