Használati útmutató
HU
Tracer RVIEW S2

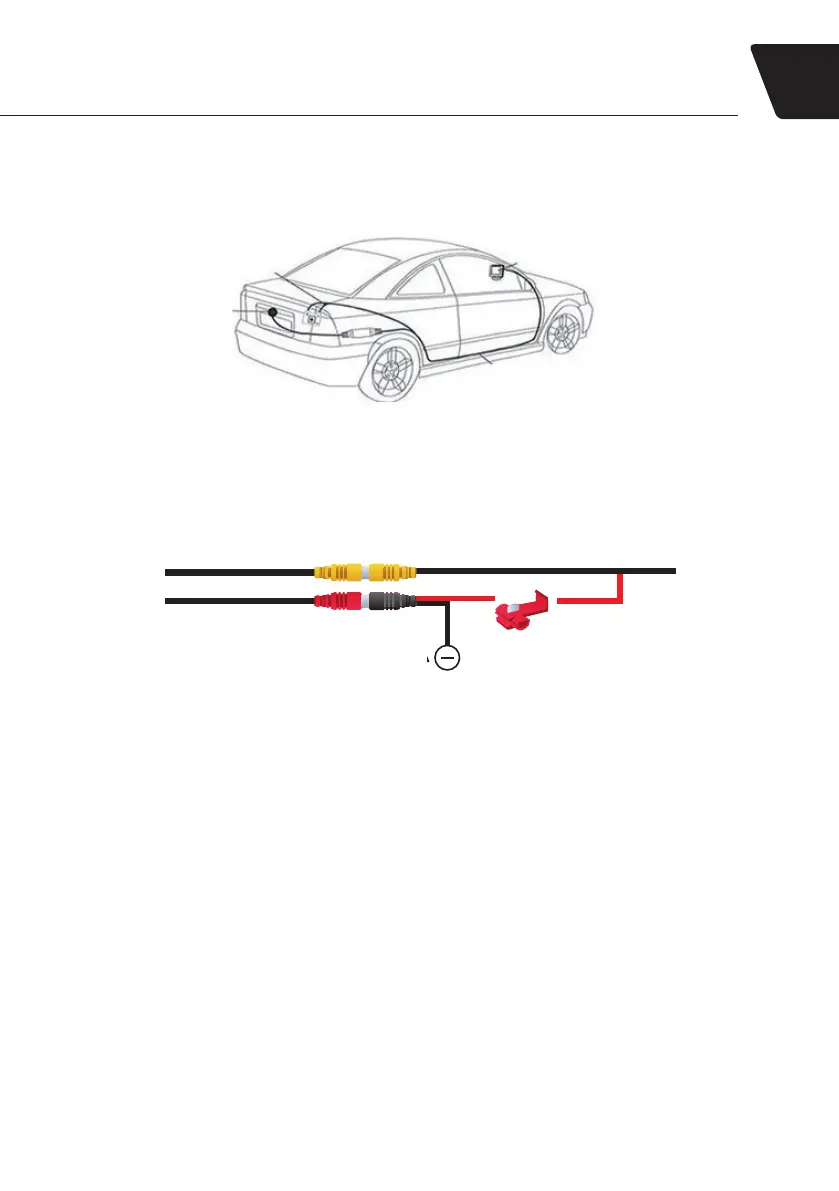

6 M KÁBEL ÁTVEZETÉSE A GÉPKOCSI BELSEJÉBEN
1. Tervezd meg a kábel elvezetését a csomagtartóból (a tolatólámpa környékéről) a gépkocsi
műszerfalára, ahová a monitor kerül.
2. A kábelt javasolt elrejtve vezetni, hogy megóvja az elszakadástól és a kopástól.
3. Vezesse végig a kábelt a gépkocsi szőnyege, műanyag elemei alatt vagy a tetőkárpit fölött.
MONITOR CSATLAKOZTATÁSA
MONITOR KÁBELE 6 M KÁBEL
FÖLDELÉS
1. Válaszd ki, hova kerüljön a monitor a műszerfalon.
2. Csatlakoztasd a 6 M KÁBEL piros vezetékét a MONITOR TÁPKÁBEL piros vezetékére. Ehhez
felhasználhatod a szettben található CSATLAKOZÓT / KONNEKTORT.
3. Csatlakoztasd a MONITOR KÁBEL piros vezetékét a MONITOR TÁPKÁBEL fekete vezetékére.
4. Csatlakoztasd a MONITOR KÁBEL sárga csatlakozóját a 6 M KÁBEL sárga csatlakozójára.
5. Csatlakoztasd a TÁPKÁBEL fekete vezetékét a gépkocsi földelésére (pl. a kormány alatt, a
biztosítékok közelében).
A TOLATÓKAMERA MŰKÖDÉSE
Ha minden műveletet megfelelően végrehajtottál, a hátramenet bekapcsolását követően a tolatólámpa
tápellátása bekapcsolja a tolatókamerát és megjelenik a monitor képernyőjén a kamera képe
