28
Инструкция за експлоатация
BG
Tracer RVIEW S2
6. Завинтете рамката, като използвате оригиналните закрепвания на фабричната рамка на
регистрационна табела, като първо въведете кабелите през предназначен за това отвор в
ламарината на автомобила.

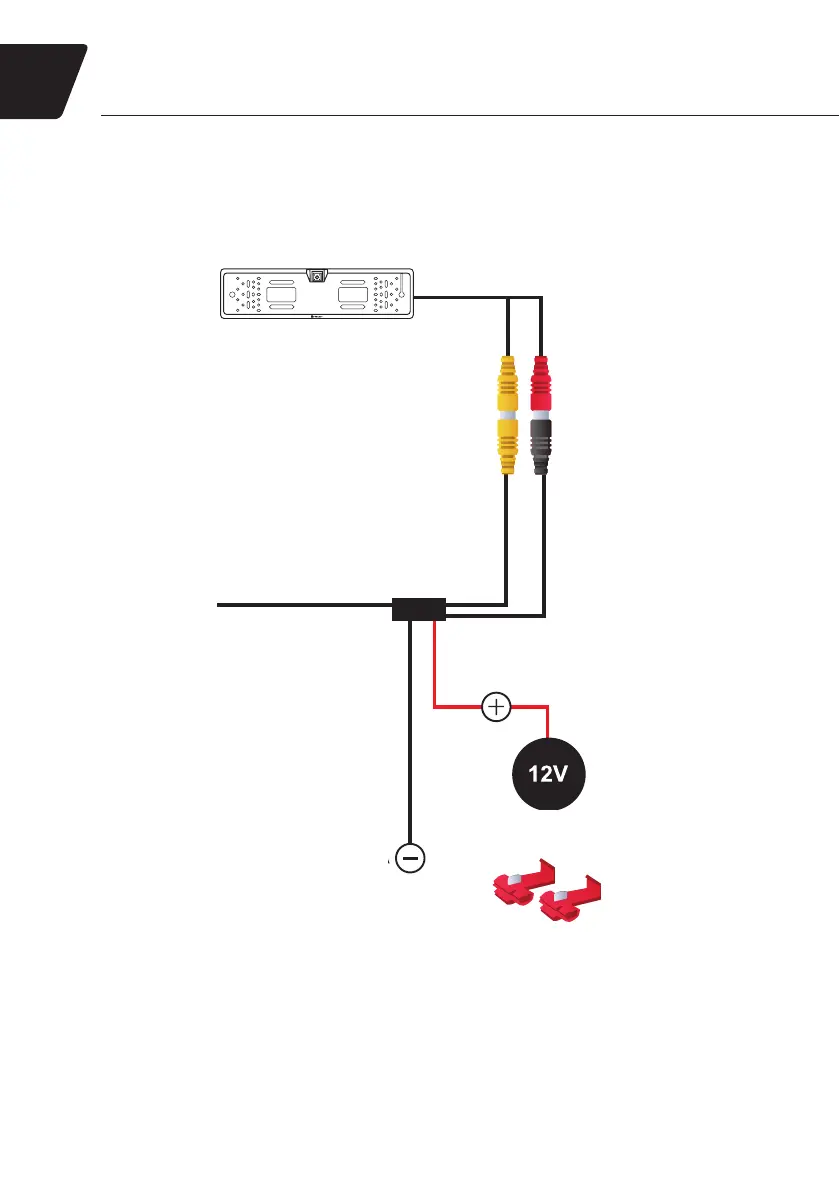

СВЪРЗВАНЕ КЪМ СВЕТЛИНИТЕ ЗА ДВИЖЕНИЕ НАЗАД
КАБЕЛ ЗА РАМКАТА
КАБЕЛ 6 M
СВЕТЛИНИ ЗА
ДВИЖЕНИЕ НАЗАД
МАСА
1. Намерете захранващия кабел за светлите за движение назад, като използвате електрическата
схема на автомобила или с помощта на измервателен уред за 12V (не е включен в комплекта).
2. Използвайки включения в комплекта КОНЕКТОР свържете червената жица в КАБЕЛА 6M към
кабела за захранване на светлините за движение назад (ще служи за захранване на камерата и
LCD дисплей).
3. Черната жица от КАБЕЛА 6M трябва да свържете към потенциал маса на автомобила.
4. Свържете червения край на КАБЕЛА ЗА РАМКАТА към черния край на КАБЕЛА 6М.
5. Свържете жълтия край на КАБЕЛА ЗА РАМКАТА към жълтия край на КАБЕЛА 6М.
