FÜHREN DES 6M KABELS IM AUTO
1. Das Kabel soll vom Ko󰀨erraum (in der Nähe des Rückfahrscheinwerfers) zum Armeteurenbrett geführt
werden, wo der Bildschirm installiert wird.
2. Das Kabel soll grundsätzlich vor Beschädigung und Scheuern geschützt werden.
3. Führen Sie das Kabel unter dem Belag, Dachhimmel oder Plastikteilen.

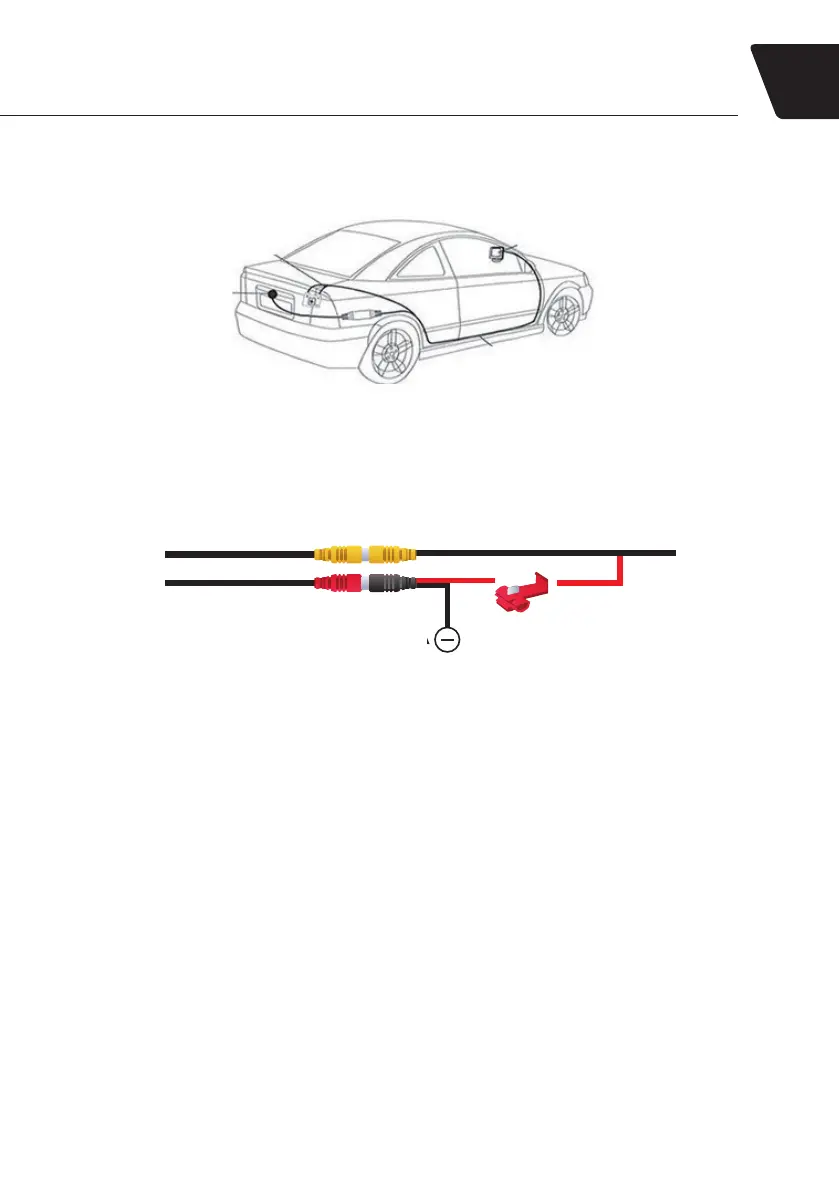

BILDSCHIRM ANSCHLIESSEN
KABEL MONITORA KABEL 6 M
BILDSCHIRM KABEL KABEL 6 M
MASSE
1. Platzieren Sie den Bildschirm an der beliebigen Stelle am Armeturenbrett.
2. Schliessen Sie das rote Bündel des 6M KABELS mit dem roten Bündel des BILDSCHIRM-
VERSORGUNGSKABELS an. Verwenden Sie dabei den mitgelieferten ANSCHLUSS.
3. Schliessen Sie den roten Stecker des BILDSCHIRMKABELS an den schwarzen Stecker des
BILDSCHIRM VERSORGUNGSKABELS an.
4. Schliessen Sie den gelben Stecker des BILDSCHIRMKABELS an den gelben Stecker des 6M
KABELS an.
5. Schliessen Sie das schwarze Bündel des VERSORGUNGSKABELS an die Fahrzeug Masse an (z.B.
im Raum unter dem Lenkrad oder in der Nähe des Sicherungskastens).
DIE RÜCKFAHRKAMERA FUNKTIONIERT RICHTIG
Nach korrekter Montage soll die Stromversorgung des Rückfahrscheinwerfers, nach dem Einschalten
des Rückwärtsgangs, die Rückfahrkamera und den Bildschirm aktivieren. Danach kommt ein durch die
Kamera übertragenes Bild auf.
