Tracer RVIEW S2

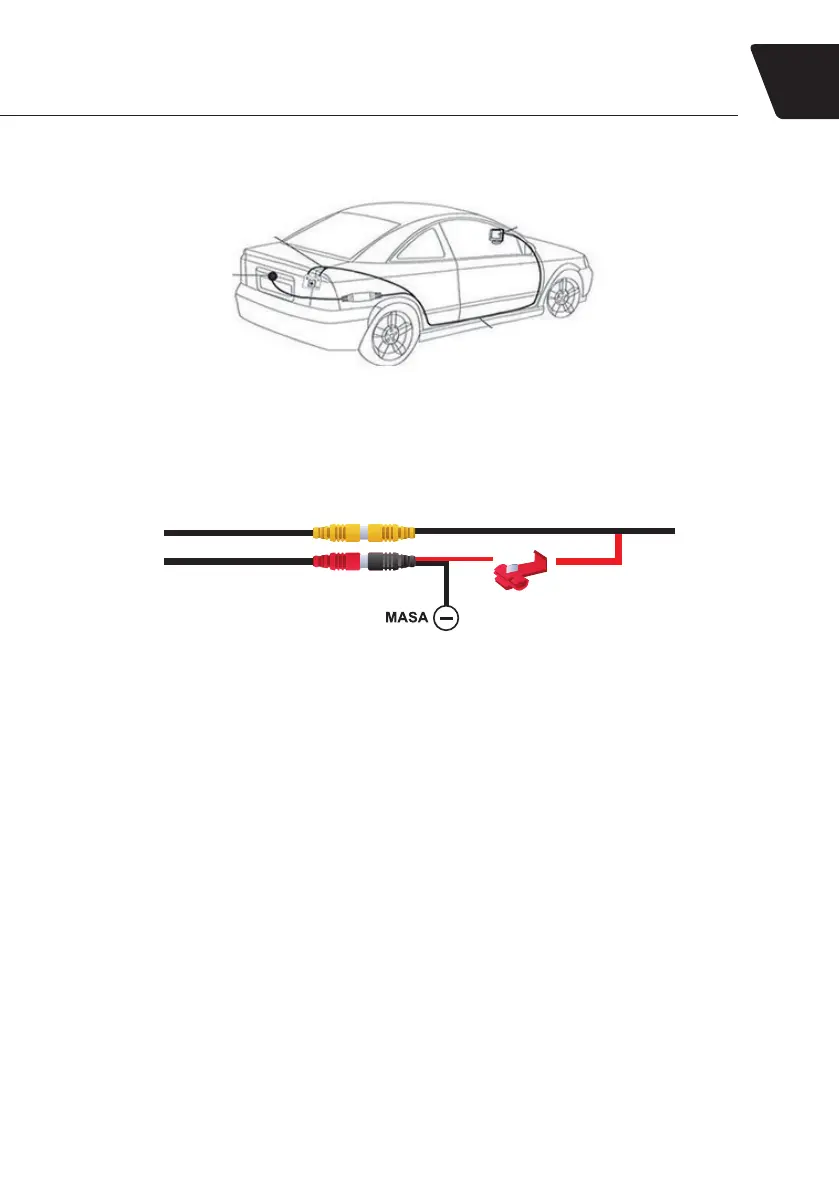

PROWADZENIE KABLA 6 M PRZEZ KABINĘ SAMOCHÓD
1. Zaplanuj prowadzenie kabla z bagażnika (okolic lampy wstecznego) do kokpitu pojazdu w miejscu
gdzie zamontujesz monitor.
2. Zaleca się nie prowadzenie kabla na wierzchu, narażając go na przerwania i przetarcia.
3. Przeprowadź przewód pod wykładziną pojazdu, podsutką lub plastikowymi elementami pojazdu.
PODŁĄCZENIE MONITORA
KABEL MONITORA KABEL 6 M
1. Ulokuj monitor w wybranym przez siebie miejscu na kokpicie.
2. Podłącz czerwoną wiązkę z KABLA 6 M do czerwonej wiązki KABLA ZASILANIA MONITORA. Możesz
do tego użyć ZŁĄCZKI / KONEKTORA z zestawu.
3. Podłącz czerwoną wtyczkę KABLA MONITORA do czarnej wtyczki KABLA ZASILANIA MONITORA.
4. Podłącz żółtą wtyczkę KABLA MONITORA do żółtej wtyczki KABLA 6 M.
5. Podłącz czarną wiązkę KABLA ZASILANIA do masy auta (np. w komorze pod kierownicą, w okolicy
skrzynki bezpieczników).
DZIAŁANIE KAMERY COFANIA
Jeśli poprawnie wykonałeś wszystkie czynności, po wrzuceniu wstecznego biegu, zasilanie z tylnej
lampy powinno uruchomić kamerę cofania oraz monitor, w efekcie czego na ekranie monitora powinien
pojawić się obraz z kamery.
