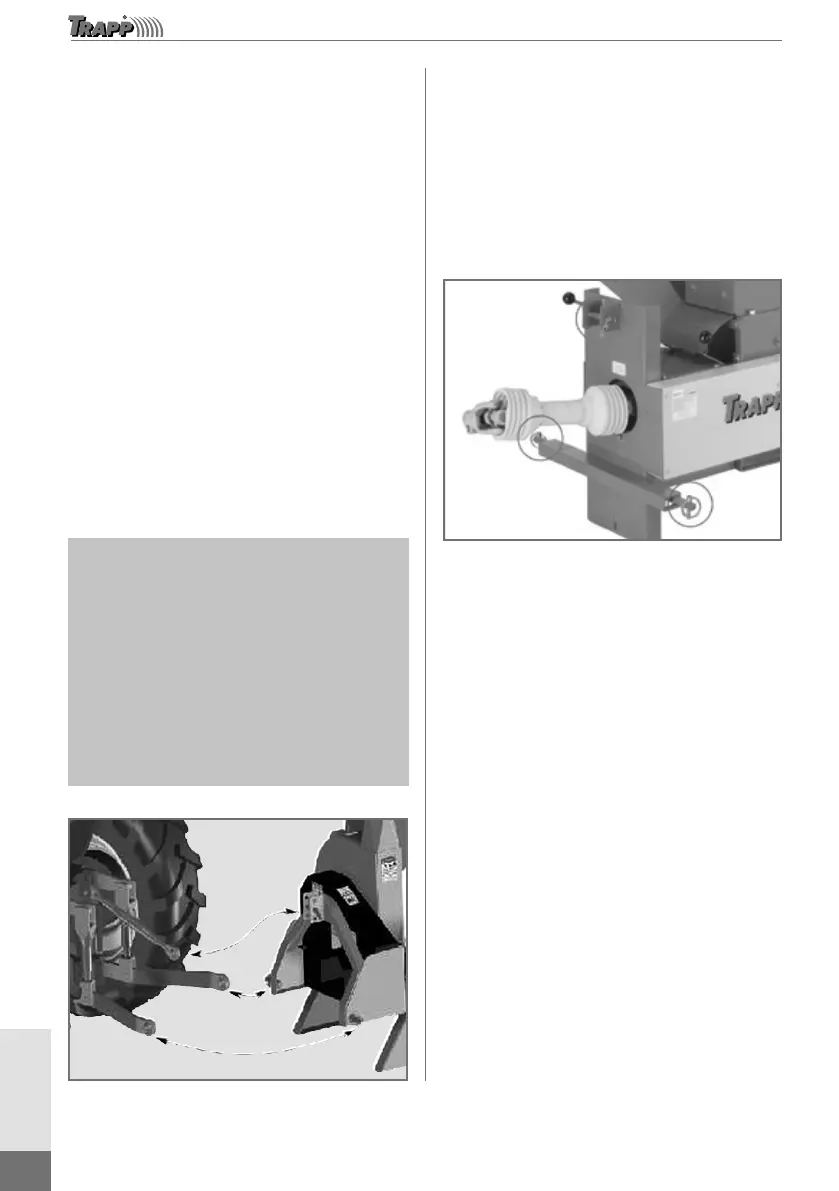

Fixação ao trator (TR 500T)
Leia atentamente o Manual do Operador, bem
como os manuais de instruções do trator e do
fabricante do eixo cardã. O triturador TR 500T foi
fabricado para ser acoplado a um trator equipado
com elevador hidráulico de 3 pontos de engate
universal, conforme mostra a ilustração a seguir.
Antes de conectar o equipamento ao trator,
posicione ambos em um terreno plano e certifique-
se que ninguém está entre eles.
Aproxime lentamente o triturador dos braços
hidráulicos do trator, conecte primeiro os braços
inferiores e em seguida engate no ponto superior. O
triturador é equipado com pinos de fixação para
trator categoria I.
Certifique-se da fixação dos pinos com a
correspondente trava de segurança.
Bloqueie braços hidráulicos do trator com a
respectiva corrente ou tensores antivibração.
Após ter realizado estas operações,
certique-se de que todos os
parafusos e porcas da máquina estão
apertados corretamente (ver tabela
“Especicações de Torque”).
Preste atenção nas rodas dianteiras
do trator. Quando o triturador estiver
erguido do solo e as rodas parecerem
muito leves, coloque lastro na parte da
frente do trator para equilibrar o peso.
Imagem meramente ilustrativa
Montagem do Eixo Cardã
O TR 500T oferece a facilidade de ser transportado
até o local de trabalho, onde se deseja depositar o
material triturado, sendo suspendido pelo sistema
hidráulico do trator.
A montagem do triturador no trator deve ser
realizada por meio da estrutura de 3 pontos de
fixação da máquina para o trabalho em segurança,
conforme indicação da imagem a seguir.
Pontos de xação
Imagem
meramente ilustrativa
Observe a indicação de capacidade de carga ao
suspender o TR 500T no sistema hidráulico do trator,
verifique o peso da máquina na página 6.
Para não ocorrer sobrecarga do eixo cardã, há
necessidade de um engastamento mínimo de 1/3 do
comprimento. O eixo deverá ser fixado de acordo
com as normas do fabricante.
A recomendação de inclinação do eixo cardã em
trabalho é de no máximo 15°, ajuste o ângulo de
inclinação regulando o sistema hidráulico do trator.
Se o modelo do trator permitir e o ângulo for
compatível, mantenha o TR 500T apoiado no chão
durante o trabalho para obter o melhor acesso ao
funil de alimentação. Se a altura da máquina ficar
desconfortável para alimentar o funil por conta da
inclinação, posicione o trator em um terreno com
elevações para facilitar o acesso ao funil de
alimentação do TR 500T e manter o equipamento
apoiado no chão.
