PORTUGUÊS
17
www.trapp.com.br
Regulagem da Correia
Verifique a tensão da correia frequentemente. A
correia se encontra abaixo da proteção lateral. Retire
os parafusos da proteção para verificar a tensão da
correia. Caso haja necessidade, regule-a ou
substitua-a por uma nova. Quando a tensão da
correia é muito frouxa compromete a sua vida útil e
o funcionamento da máquina.
Nos trituradores TR 500E e TR 500G a tensão da
correia é feita através da alavanca tensionadora
abaixo da proteção.
Se a mola estiver cansada substitua ou aperte o
parafuso tensionador.
Para dar a partida no motor verifique as instruções da
página 11 sobre esticar a correia.
Nunca opere o triturador sem a proteção da correia.

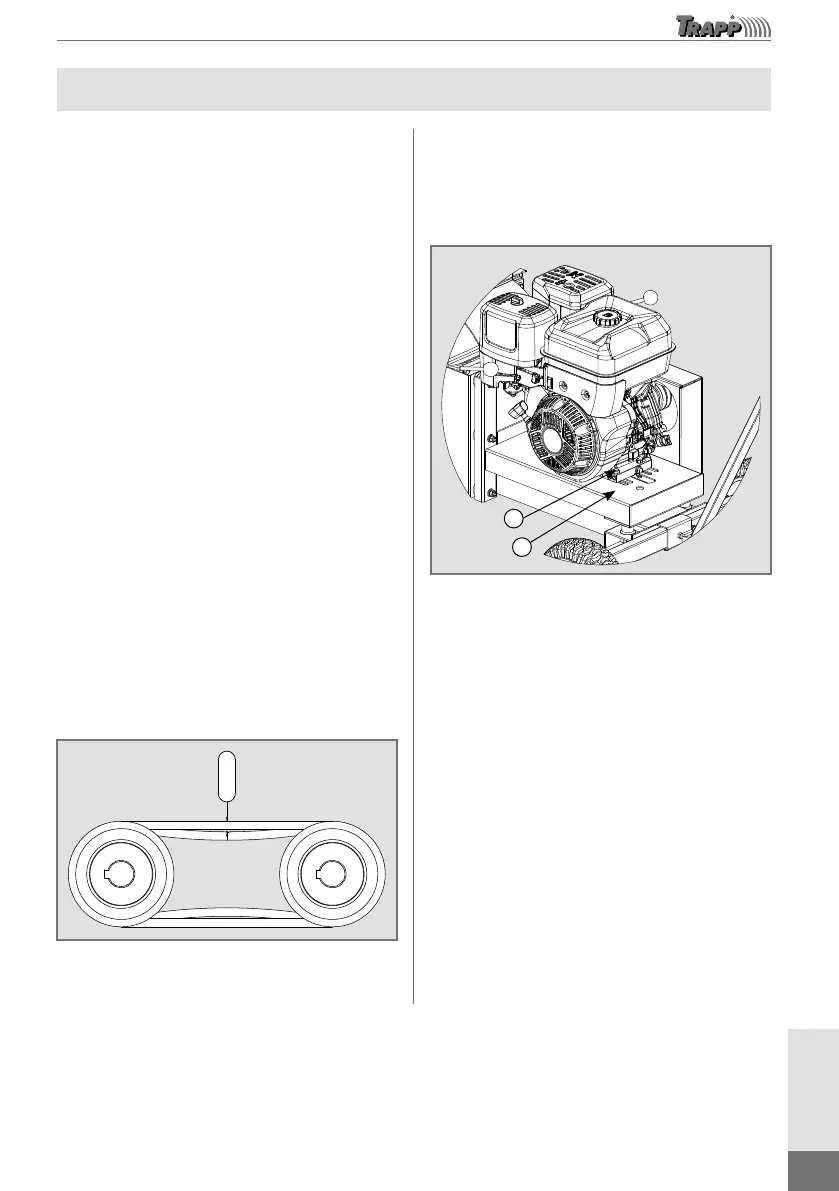

Ajuste nas correias
Com o tempo de uso do Triturador, pode ocasionar
uma folga maior nas correias, perdendo a
produtividade e afetando na segurança do operador.
Acontecendo isso, deverá ser feito um ajuste na folga
das correias. Essa folga deverá ser de ±10mm,
conforme Figura 4, e deverá ser verificada sempre
antes de cada início de trabalho.
10 mm
10 mm
Imagem
meramente ilustrativa
Fig. 4
Caso haja a necessidade de ajustar essa folga, siga os
passos seguintes:
TR 500E / TR 500G
1. Solte os parafusos e porcas de xação do motor
(1), posicionado sobre a base (2), de forma que as
correias quem com a folga desejada, conforme
Figura 5.
Imagem
meramente ilustrativa
1
2
Fig. 5
2. Com o ajuste feito, faça o aperto dos parafusos e
porcas de xação do motor (1) sempre observando
o alinhamento do motor, onde a base do motor
deverá car paralelo com a base da máquina (2),
observando também o alinhamento das polias do
motor com a polia do disco. Para vericar esse
alinhamento poderá ser usado uma régua ou algo
que sirva como régua, onde será comparado as
duas polias, encostando a régua em toda a face
da polia do motor e a outra ponta da régua deverá
estar encostada na face da polia do disco. As duas
pontas da régua encostando por igual nas faces
das polias, o alinhamento estará correto.
