ESPAÑOL
45
www.trapp.com.br
Instrucciones para Mantenimiento
 Después del uso, limpie los residuos del equipo.
 En los trituradores con toma de fuerza TR 500T es
necesario vericar antes del uso, si los 3 puntos de
jación están bloqueados y si el eje cardán está jo
en las 2 puntas del TDP.
 El equipo debe estar apagado y con la toma de
energía desconectada de la alimentación, cuando
ejecute reparaciones y limpieza en el triturador.

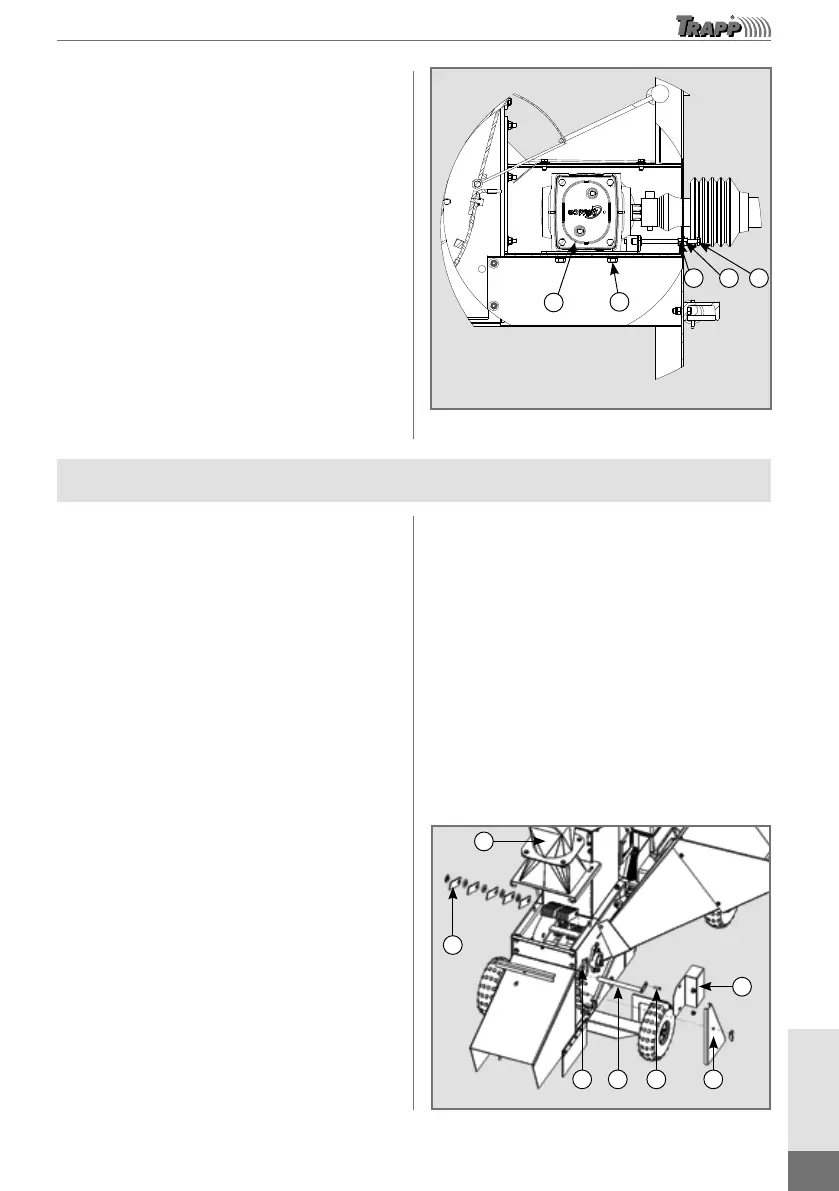

Cambio de los martillos
 Los martillos instalados en el disco tienen la
posibilidad de ser usadas 2 veces.
 Cuando haya desgaste de un lado del martillo
y como consecuencia una mala calidad de los
productos triturados, se deben voltear los martillos,
conforme la siguiente descripción:
1. Suelte las dos tuercas hexagonales y retire la
protección de la abertura para servicio (2).
2. Retira la tapa lateral (trabamiento de las barras
cuadradas) (1).
3. Retire el pico de salida superior (3).
4. Gire el disco con la mano hasta que el eje de los
martillos se encuentre en la abertura de servicio
(4).
5. Suelte el tornillo del eje de los martillos (5).
6. Tire el eje de los martillos para fuera (6).
7. Retire los martillos y recolóquelos volteados
Ponga atención, cuide al recolocar las arandelas y
procure observar la distancia de los espaciadores y
mucha atención con la secuencia del montaje (7)
8. Después de voltear los martillos, je el eje a través
del tornillo lateral.
9. Gire el disco hasta el próximo eje de los martillos
y repita las instrucciones anteriores.
10. Después de voltear todos los martillos, la tapa
lateral y el pico de salida superior deben ser
montados nuevamente.
7
7 6 5 1
2
3
Imagen
meramente ilustrativa
TR 500T
1. Suelte los tornillos (1) que hacen la jación de la
caja de transmisión ( 2), solamente para soltar la
caja, no se tiene que retirar estos tornillos;
2. Suelte las tuercas (3) y (4);
3. Apriete el tornillo (5) hasta que la holgura de las
correas quede con ±10mm, conforme la Figura 6;
4. Ajustado la holgura, haga el apriete de las tuercas
(3) y (4).
Imagen
meramente lustrativa
1
543
2
Fig. 6
