Trevi LOGIC SP - Control and Adjustment Panel; Setting the Value of the Current Absorbed by the Motor; Setting the Value of the System Pressure; Setting the Cut-In Value of the Pump

5
engineerin
TREVI
g
Power On Green led Device energized
Pump On Yellow led on Pump running
Failure Red led blinking Water shortage or malfunctioning
Restart Button Reset after failure
Buttons Access and locking of keypad
SETTING THE VALUE OF THE CURRENT ABSORBED BY THE MOTOR
Read the value of the current in Amperes on the pump motor nameplate. Press the button (green
LED on) and set the value on the display using the (plus) and (minus) buttons (0.5 A steps).
Set the value by pressing the button (yellow LED on) to lock the adjustment made.
When the pump is running the real motor absorption value will appear on the display.
A
Manometer Indicates the real value of the system pressure.
Switch
Identication Specicserialnumberanddataofthedevice.
Press the green button (green LED on) to start the pump and
the button to turn it off (red LED on).
ON
OFF
A
{
SETTING THE VALUE OF THE SYSTEM PRESSURE
Press the button (green LED on) and set the value on the display using the (plus) and
(minus) buttons (0,5 A steps).
After setting the desired value, press the button (yellow LED on) to lock the adjustment made.
P
P
SETTING THE CUT-IN VALUE OF THE PUMP
Press the button (green LED on) and set the value on the display using the (plus) and
(minus) buttons (0,1 bar steps).
After setting the desired value, press the button again (yellow LED on) to lock the adjustment
made.
P
P

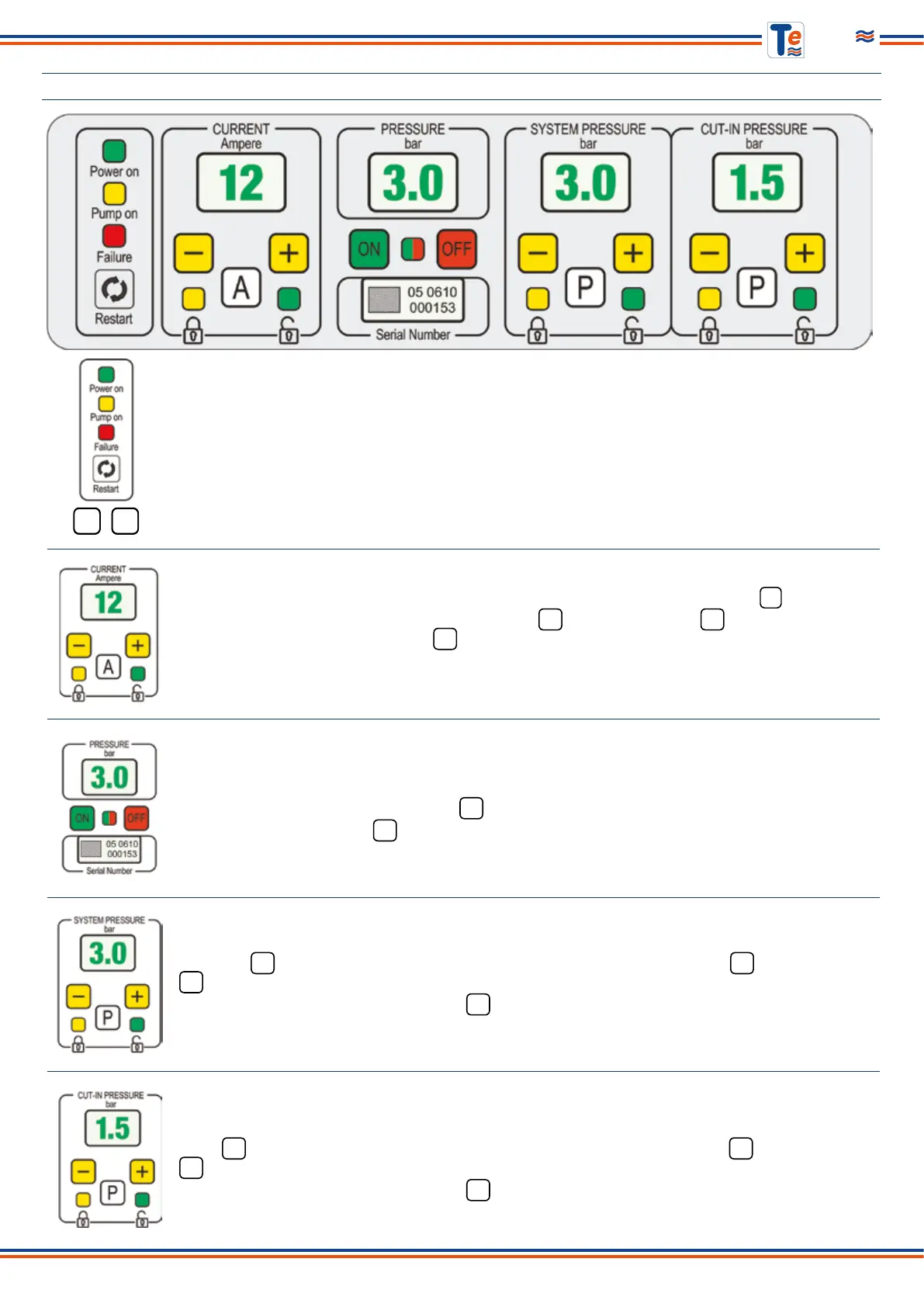

CONTROL AND ADJUSTMENT PANEL
A P
5
engineering
e
T
PANNELLO DI CONTROLLO E REGOLAZIONE
Power On Led verde acceso Apparecchio in tensione
Pump On Led giallo acceso Pompa in marcia
Failure Led rosso intermittente Mancanza d’acqua o anomalia di funzionamento.
Restart Pulsante Reset dopo anomalia
Pulsanti Accesso e blocco tastiera
ImposTazIone del valore dI correnTe assorbITa dal moTore
Rilevare il valore della corrente in ampere dalla targa del motore della pompa. Premere il pulsante
(led verde acceso) e impostare il valore sul display con i pulsanti (più) e (meno). Passo
0,5 A. Impostato il valore premere il pulsante (led giallo acceso) per bloccare la regolazione.
Quando la pompa funziona sul display appare il valore reale dell’assorbimento del motore.
A
A
Manometro Indica il valore reale della pressione dell’impianto.
Premere il pulsante (led verde acceso) per avviare la pompa ed il
pulsante (led rosso acceso) per fermarla.
Identificazione Numero seriale e data matrix specifici dell’apparecchio.
Interruttore
ImposTazIone del valore della pressIone dell’ImpIanTo
Premere il pulsante (led verde acceso) e impostare il valore sul display con i pulsanti
(più) e (meno). Passo 0,5 bar.
Impostato il valore desiderato premere il pulsante (led giallo acceso) per bloccare
la regolazione.
P
P
ImposTazIone del valore dI rIparTenza della pompa
Premere il pulsante (led verde acceso) e impostare il valore sul display con i pulsanti
(più) e (meno). Passo 0,1 bar.
Impostato il valore desiderato premere il pulsante (led giallo acceso) per bloccare
la regolazione.
P
P
ON
OFF
{
A P
+
-
+
-
+
-
+
-
+
-
+
-
