MDV 6380 DAB

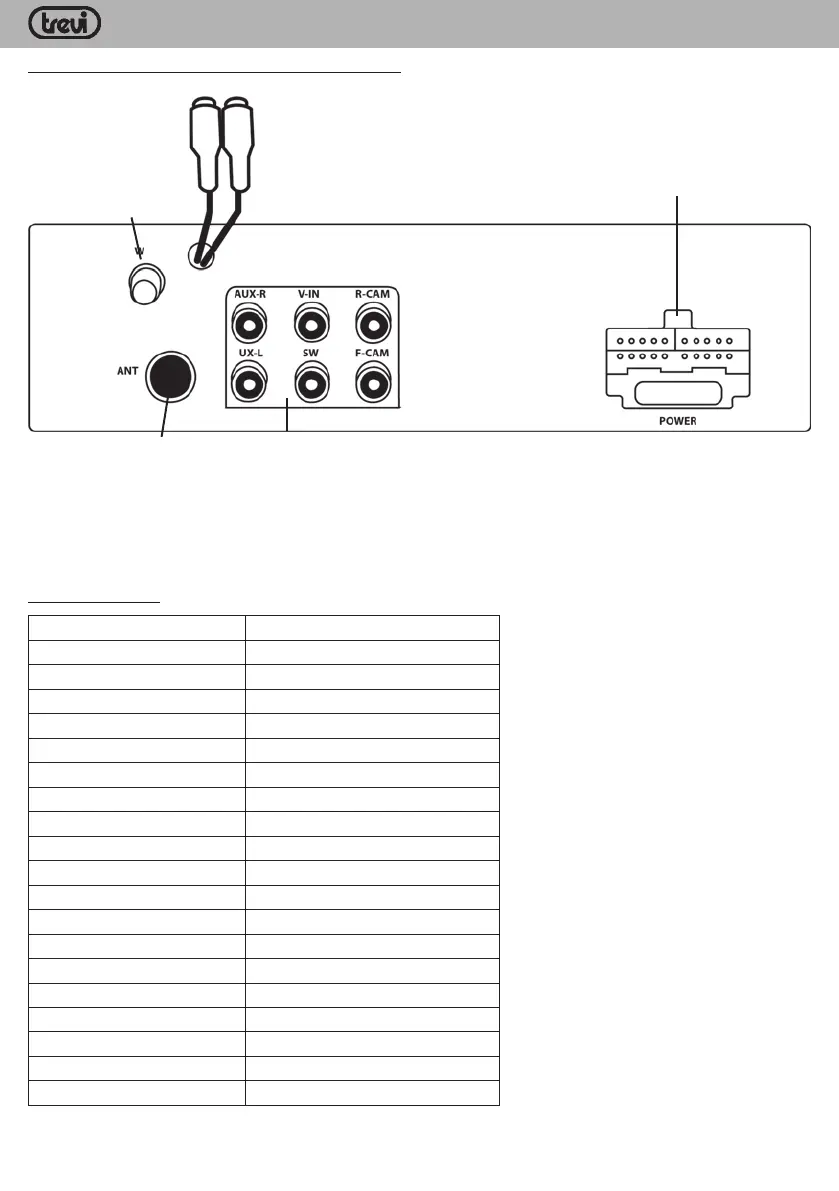

COLLEGAMENTI AUTORADIO POSTERIORI
Ingresso Antenna
FM
Ingresso Antenna
DAB
AUX-R: Ingresso audio canale destro
AUX-L: Ingresso audio canale sinistro
V-IN: Ingresso video
SW: uscita sub woofer
R-CAM: ingresso telecamera vista posteriore
F-CAM: ingresso telecamera vista frontale
Adattatore
connettore ISO
FUSE 15A
Uscita video per
monitor esterni
Rosso Accensione +12V
Nero (dimensione maggiore) Massa
Nero (dimensione minore) Comandi volante (non utilizzato)
Giallo Batteria +12V
Bianco Altoparlante sinistro frontale (+)
Bianco/Nero Altoparlante sinistro frontale (-)
Grigio Altoparlante destro frontale (+)
Grigio/Nero Altoparlante destro frontale (-)
Verde Altoparlante sinistro posteriore (+)
Verde/Nero Altoparlante sinistro posteriore (-)
Viola Altoparlante destro posteriore (+)
Viola/Nero Altoparlante destro posteriore (-)
Blu Alimentazione antenna
Rosa Controllo telecamera posteriore
Grigio Comandi volante (non utilizzato)
Verde Comandi volante (non utilizzato)
Arancio Retroilluminazione cruscotto
Marrone Controllo freno a mano
Presa RCA rossa Uscita audio preamplificata destra
Presa RCA bianca Uscita audio preamplificata sinistra
Connettore ISO
