MDV 6380 DAB
Collegare l'autoradio tramite il connettore ISO.
Per un corretto collegamento del connettore ISO, controllare i seguenti collegamenti:
al filo Giallo devono arrivare i 12V permanenti della batteria;
al filo Rosso devono arrivare i 12V dal quadro chiave d'accensione.
In questo modo l'autoradio si accende solo con la chiave inserita nel quadro.
Se dopo aver collegato l'autoradio utilizzando il connettore ISO questa non si accende, occorre fare un ponte fra
il filo Giallo e il filo Rosso (rivolgersi ad un elettrauto).

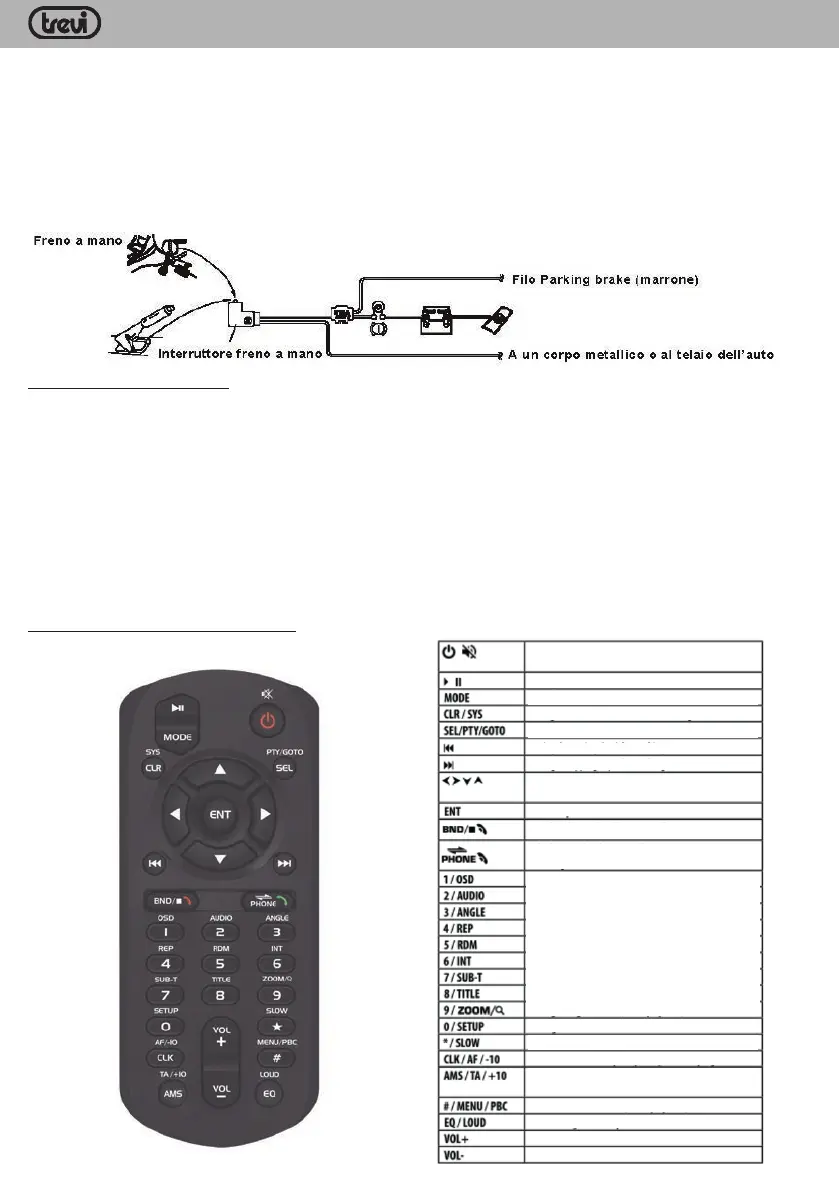

Collegare il filo Marrone all'interruttore del freno a mano come da immagine sottostante; se il filo non viene
collegato non sarà possibile vedere nessun video sullo Schermo LCD.
ALTRI COLLEGAMENTI
1. È possibile amplificare il segnale audio in uscita, collegando le uscite RCA AUDIO OUT-R e AUDIO OUT-L
ad un amplificatore, e le sue uscite collegarle agli speaker anteriori o posteriori.
2. È possiblile collegare un Subwoofer, collegando l'uscita SUB ad un amplificatore se il Subwoofer è passivo o
direttamente al Subwoofer se questo è attivo.
3. È possibile installare monitor aggiuntivi nella parte posteriore dell'autovettura, collegandoli all'uscita VIDEO
OUT (prese RCA gialle)
4. È possiblile collegare una videocamera di parcheggio, collegandola allapresa R-CAM. È necessario collegare
il filo Rosa BACKSIGHT ai 12V della retromarcia; in questo modo, una volta inserita la retromarcia, l'autoradio
commuterà automaticamente sull'ingresso R-CAM trasmettendo l'immagine della videocamera.
5. È possiblile collegare una sorgente audio/video, collegando il video all'ingresso V-IN e l'audio agli ingressi
AUX R e AUX L.
DESCRIZIONE TELECOMANDO
ITALIANO
Accensione/spegnimento/funzione MUTE
Lettura/pausa
Conferma
Movimento cursore menu'/Regolazione
inclinazione monitor LCD
Traccia/Sintonia precedente
Selezione/PTY/Funzione GOTO
Cancellazione numero chiamante
Selezione sorgente
Traccia/Sintonia successiva
Selezione banda/Chiusura chiamata
Passaggio chiamata da radio a telefono
Tasti numerici, se premuti a lungo hanno
varie funzioni (vedi paragra successivi)
Regolazione volume -
Regolazione volume +
Regolazione equalizzazione audio/loud
Menu' principale multimedia
Orologio/Funzione AF/Salto 10 tracce prec.
Lettura video rallentata
Menu' impostazioni
Ricerca stazioni / TA / Salto 10 tracce succ.
