Trevi SCD 5702 BT - Page 2

2
SCD 5702 BT
A ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ
1. Eλεύθερη
2. Eλεύθερη
3. Eλεύθερη
4. Μνήμη (μόνιμη παροχή)
5. Αυτόματη έξοδος κεραίας
+12V
6. Eλεύθερη
7. Κύριος ανεφοδιασμός
+12V (θετικός)
8. Γείωση (αρνητική)
B ΗΧΟΣ
1. + Πίσω δεξιά
2. - Πίσω δεξιά
3. + Μπροστά δεξιά
4. - Μπροστά δεξιά
5. + Μπροστά αριστερά
6. - Μπροστά αριστερά
7. + Πίσω αριστερά
8. - Πίσω αριστερά
A POWER SUPPLY
1. Free
2. Free
3. Free
4. Memory (permanent supply)
5. Auto antenna OUTPUT
6. Free
7. Main supply (positive)
8. Ground (negative)
B LOUDSPEAKERS
1. + Rear right
2. - Rear right
3. + Front right
4. - Front right
5. + Front left
6. - Front left
7. + Rear left
8. - Rear left
FUSE 15A

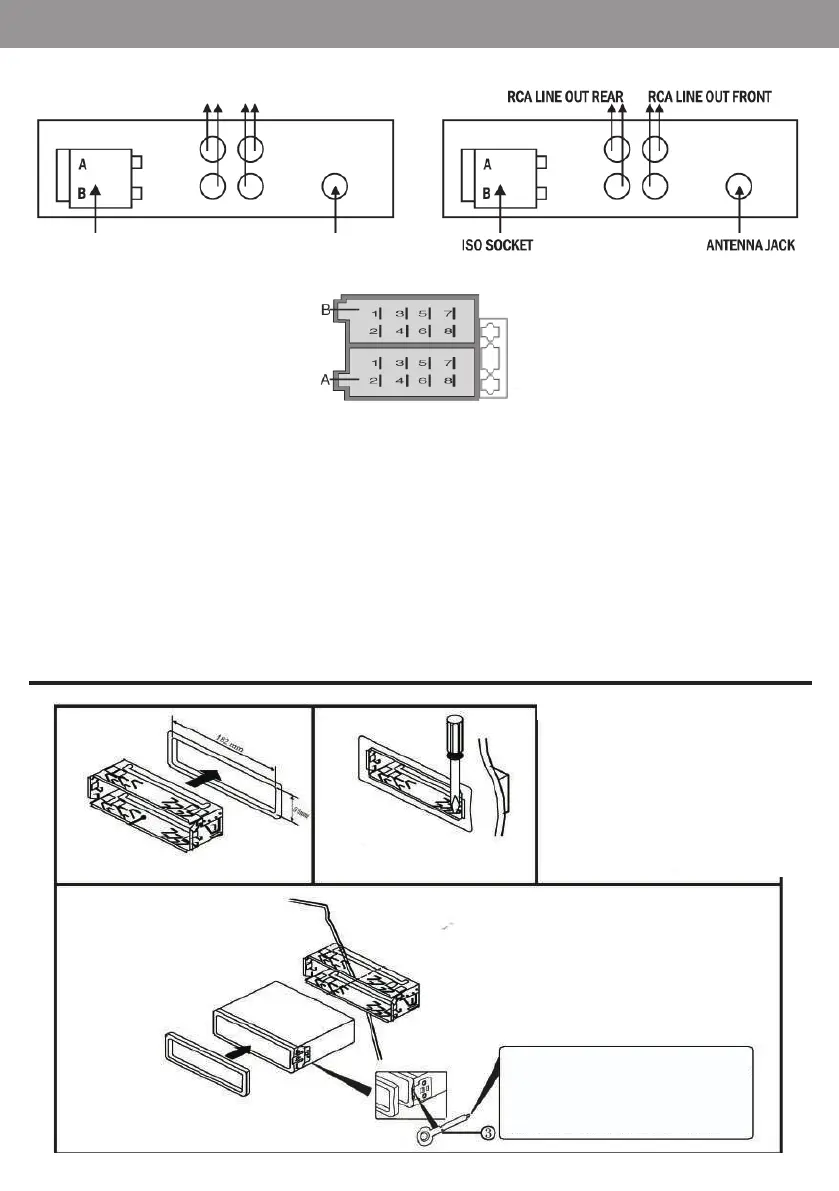

ΠΑΡΑΔΕΙΓΜΑ ΤΟΠΟΘΕΤΗΣΗΣ - MOUNTING EXAMPLE
ΣΥΝΔΕΣΗ ΚΑΛΩΔΙΩΝ - WIRES CONNECTION
ΥΠΟΔΟΧΗ ΚΕΡΑΙΑΣISO ΥΠΟΔΟΧΗ
RCA ΠΙΣΩ ΓΡΑΜΜΗ RCA ΜΠΡΟΣΤΑ ΓΡΑΜΜΗ
Εισαγάγετε τους μοχλούς που παρέχονται με
τη μονάδα στις εγκοπές και στις δύο πλευρές
της όπως φαίνεται στην εικόνα μέχρι να
ακουστεί το «κλικ». Το τράβηγμα των μοχλών
επιτρέπει την αφαίρεση της μονάδας από το
ταμπλό.
