XCD 5760 USB
AvvertenzA
Assicurarsi di rimuovere le viti di bloccaggio della
meccanica prima di installare l'autoradio, altrimenti
non sarà possibile inserire CD all'interno dell'unità.
ImportAnt note

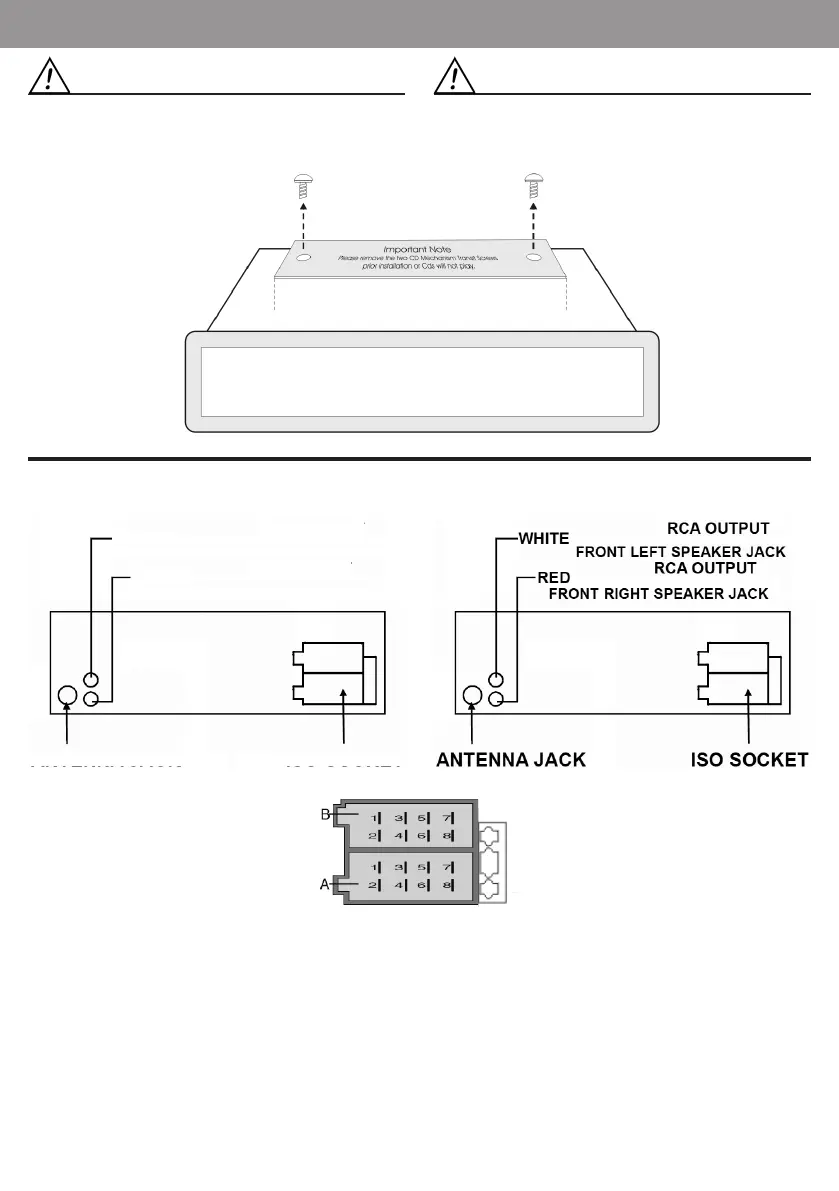

Please remove the two CD Mechanism Trans Screws
prior to installation or CD's will not play.
A ALIMENTAZIONE
1. Libero
2. Libero
3. Libero
4. Alimentazione permanente
+12V (alla batteria)
5. Uscita antenna elettrica
+12V
6. Libero
7. Alimentazione principale
+12V (al quadro)
8. Massa (negativo)
B ALTOPARLANTI
1. + Posteriore destra
2. - Posteriore destra
3. + Anteriore destra
4. - Anteriore destra
5. + Anteriore sinistra
6. - Anteriore sinistra
7. + Posteriore sinistra
8. - Posteriore sinistra
A POWER SUPPLY
1. Free
2. Free
3. Free
4. Memory (permanent supply)
5. Auto antenna OUTPUT
6. Free
7. Main supply (positive)
8. Ground (negative)
B LOUDSPEAKERS
1. + Rear right
2. - Rear right
3. + Front right
4. - Front right
5. + Front left
6. - Front left
7. + Rear left
8. - Rear left
CONNESSIONI - WIRES CONNECTION
FUSE 10A
CONNETTORE ISOINGRESSO ANTENNA
BIANCO
ROSSO
USCITA ALTPARLANTE FRONTALE DESTRO
USCITA ALTPARLANTE FRONTALE SINISTRO
USCITA RCA
USCITA RCA
