2
XCD 5790 DAB

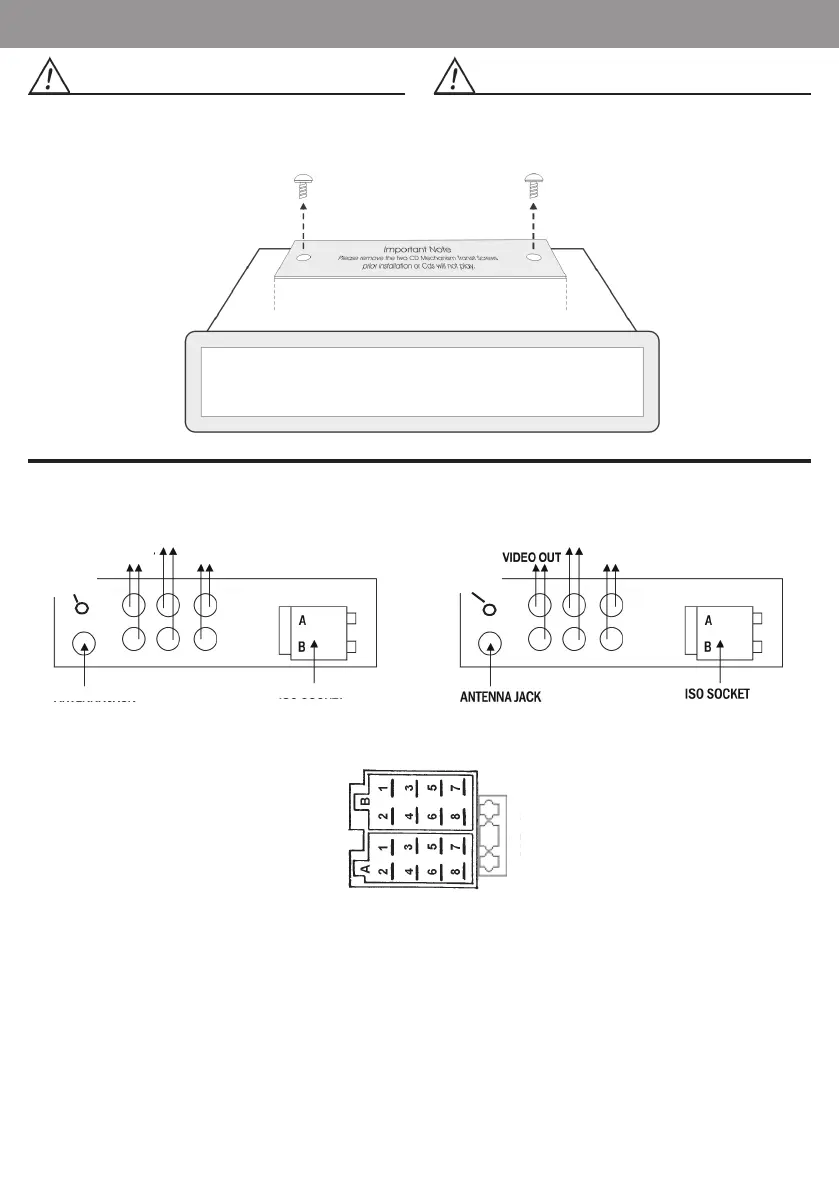

AvvertenzA
Assicurarsi di rimuovere le viti di bloccaggio della
meccanica prima di installare l'autoradio, altrimenti
non sarà possibile inserire CD all'interno dell'unità.
ImportAnt note
Please remove the two CD Mechanism Trans Screws
prior to installation or CD's will not play.
A ALIMENTAZIONE
1. Libero
2. Libero
3. Libero
4. Alimentazione permanente
+12V (alla batteria)
5. Uscita antenna elettrica
+12V
6. Libero
7. Alimentazione principale
+12V (al quadro)
8. Massa (negativo)
B ALTOPARLANTI
1. + Posteriore destra
2. - Posteriore destra
3. + Anteriore destra
4. - Anteriore destra
5. + Anteriore sinistra
6. - Anteriore sinistra
7. + Posteriore sinistra
8. - Posteriore sinistra
A POWER SUPPLY
1. Free
2. Free
3. Free
4. Memory (permanent supply)
5. Auto antenna OUTPUT
6. Free
7. Main supply (positive)
8. Ground (negative)
B LOUDSPEAKERS
1. + Rear right
2. - Rear right
3. + Front right
4. - Front right
5. + Front left
6. - Front left
7. + Rear left
8. - Rear left
CONNESSIONI - WIRES CONNECTION
USCITE VIDEO
INGRESSO AUDIO RCA POSTERIORE
USCITA AUDIO RCA
INGRESSO ANTENNA FM
CONNETTORE ISO
CONNESSIONI - WIRES CONNECTION
DAB
ANTENNA
FUSE 10A
DAB
ANTENNA
RCA REAR LINE IN
RCA LINE OUT
