16

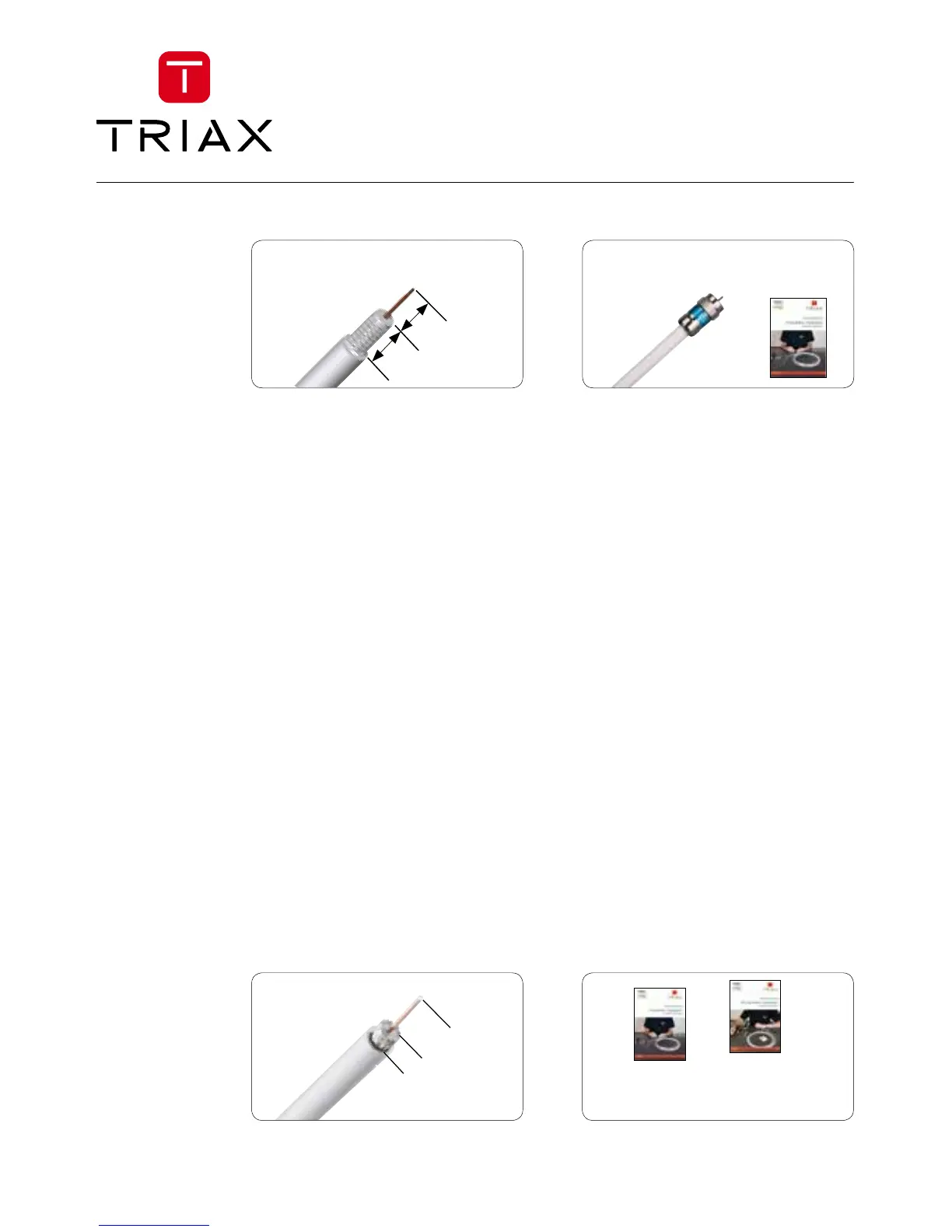

Kuori antennijohdon pää kuvioiden osoittamalla
tavalla. Ehkäistäksesi häiriöitä televisiokuvassa,
varmista, etteivät ulkokuoren ohuet piuhat
kosketa sisäosan kuparilankaa.
6.5
mm
6.5
mm
Johdon kuoriminen F-liittimelle
Signaalin
lähtö
IIFA 284-vahvistimessa on neljä (4) signaalin lähtöä. IFA 288-vahvistimessa on
kahdeksan (8) signaalin lähtöä.
Vahvistimissa on päätetyt lähtöliittimet, minkä ansiosta käyttämättömiä
lähtöjä ei tarvitse päättää.
Kokoa F-liitin johdon siitä päästä, joka liitetään
vahvistimeen .
Luethan liitinten kokoamisohjeet.
Koottu johto F-liittimillä
Jakaminen
Vedä johto vahvistimen lähdöistä, merkitty , kohtaan, johon televisio tai radio
halutaan sijoittaa. Voit käyttää IEC-liitintä yhdistämiseksi suoraan televisioon
(IEC uros) tai FM-radioon (IEC naaras), tai, voit päättää antennipistokkeeseen,
josta television tai radion voi yhdistää liitinjohdolla. Jakojohdon pää, joka on
liitetty vahvistimeen, tulee sovittaa F-liittimeen (kuten esitetty aiemmin) ja
kiinnittää vahvistimen lähtöihin
.
Luethan liitinten kokoamista
koskevat ohjeet.
3
mm
13
mm
Antennijohdon kuorinta IEC-liittimen
kokoamista varten.


Asennusohjeet
TRIAX IFA 284/288
Jakovahvistimet
FI
