TrimmerPlus AH720 - Familiarisez-Vous Avec Votre Appareil; Instructions de Montage; Installation (Fig

F4

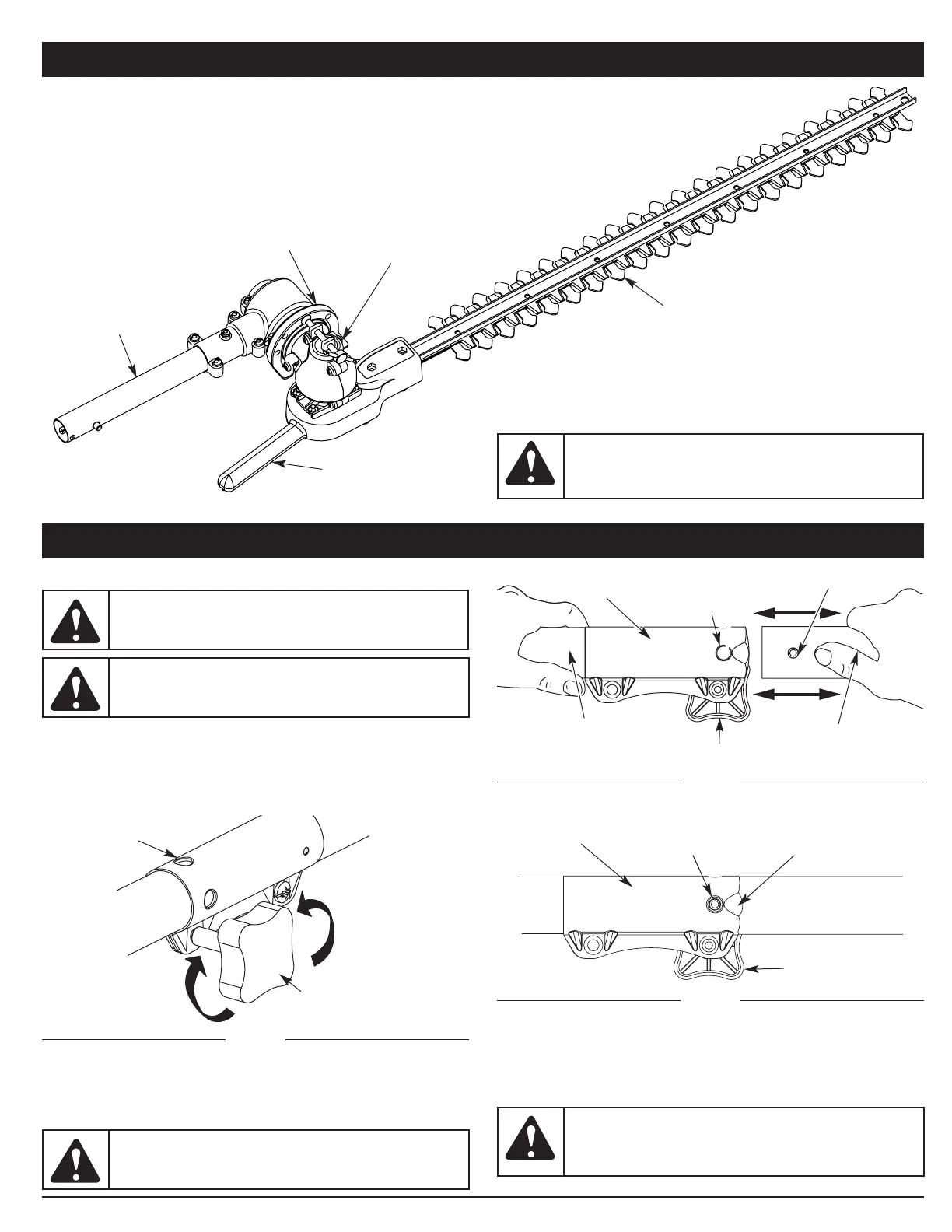

FAMILIARISEZ-VOUS AVEC VOTRE APPAREIL
MONTAGE DU COUPLEUR
Installation de l'accessoire :
REMARQUE : pour faciliter l'installation ou le retrait d'accessoires,
placez l'appareil au sol ou sur un établi.
1. Enlevez le crochet de la partie supérieure du corps de l'arbre.
2. Dévissez le bouton vers la gauche (fig. 1).
3. Tenez fermement l'accessoire et enfoncez-le tout droit dans le
coupleur (fig. 2).
REMARQUE : alignez le bouton de déclenchement avec le
renfoncement-guide pour faciliter l'installation (fig. 3).
4. Serrez le bouton en le tournant à droite (fig. 3).
Le taille-haies doit être installé avec le bouton de déclenchement
dans le trou principal.
MISE EN GARDE :
les accessoires avec coupleur
doivent utiliser le trou principal uniquement. L'utilisation
du mauvais trou pourrait causer des blessures ou
endommager l'appareil.
MISE EN GARDE :
verrouillez le bouton de
déclenchement dans le trou principal (fig. 2) et vissez
bien le bouton avant de faire marcher l'appareil.
AVERTISSEMENT :
veuillez bien assimiler le
manuel des accessoires avant utilisation.
AVERTISSEMENT :
pour éviter des blessures
graves, éteignez l'appareil avant d'enlever ou d'installer
des accessoires.
Trou principal
Corps de l'arbre
supérieur
Coupleur
Corps de l'arbre
inférieur
Bouton de déclenchement
Fig. 2
Bouton
Boulon
d’ajustement
Assemblage de l’arbre
de transmission
Manche d’ajustement
d’angle
Lame
Onglet de graduation
Fig. 1
Bouton
Trou de coupe
de bordures
de 90°
À droite
À gauche
INSTRUCTIONS DE MONTAGE
Coupleur
Bouton de
déclenchement
Renfoncement-guide
Bouton
Fig. 3
AVERTISSEMENT :
NE PAS UTILISER de bras
d’extension avec ce produit. Il n’a pas été conçu
comme tel et son utilisation avec un tel bras pourrait
occasionner de graves blessures.
