E4

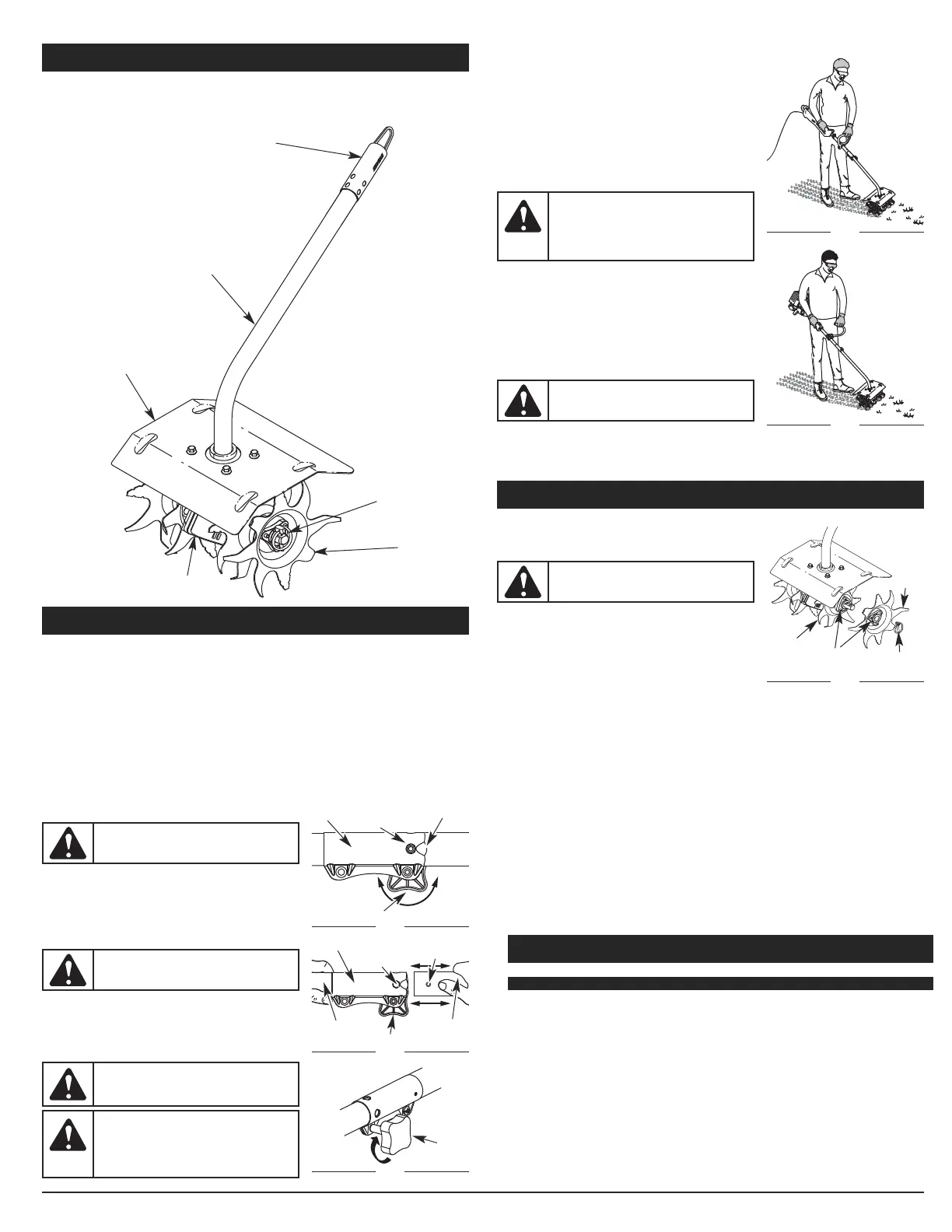

CONOZCA SU UNIDAD
APLICACIONES
Con accesorio cultivador:
• Cultivo de césped y tierra liviana. También para cultivar áreas del jardín, alrededor de árboles, etc.
INSTRUCCIONES DE OPERACIÓN
ENSAMBLAJE DEL ACOPLADOR
El sistema TrimmerPlus® le permite el uso de estos accesorios optativos.
AeroFlex™
Mach 4™
recortador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AF720
Recortadora de setos articulada. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . AH720
*
Cortamalezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BC720
*
Podadora con cuchilla circular . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BP720
Recortador / aspirador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BT720
*
Soplador / aspirador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . BV720
Recortador de bordes de césped . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LE720
Cortador de poste . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PS720
Recortador de eje recto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SS725
Soplador de nieve . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ST720
Turbosoplador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TB720
*
NO utilice este accesorio con un equipo accionado por
corriente eléctrica.
Remoción del accesorio:
1. Para aflojarlo, gire el botón en el sentido opuesto al de las
manecillas del reloj (Fig. 1).
2. Oprima y sostenga oprimido el botón de liberación (Fig. 1).
3. Mientras sostiene con firmeza el bastidor del eje superior, tire del
accesorio de cultivador de jardín hacia afuera del acoplador (Fig. 2).
Instalación del accesorio:
NOTA: Para facilitar la instalación o remoción de los accesorios,
ponga la unidad sobre el suelo o sobre un banco de trabajo.
1. Quite el colgador de encima de la cubierta del eje.
2. Apriete el botón girándolo hacia la derecha (Fig. 1).
3. Mientras sostiene el accesorio con firmeza, empújelo en línea
recta en el acoplador (Fig. 2).
NOTA: La alineación del botón de desconexión con la guía ayuda en la instalación (Fig. 1).
4. Apriete el botón girándolo hacia la derecha (Fig. 3).
El accesorio cultivador deberá instalarse con el botón de desconexión
en el orificio primario.
Inspeccione el acoplamiento del eje acodado antes de usar
la unidad
1. Arranque la unidad.
2. Enganche y suelte el gatillo brevemente.
3. Verifique que el accesorio esté funcionando.
4. Si el accesorio no está funcionando, retire el accesorio y repita
los pasos para su instalación.
5. Vuelva a verificar el funcionamiento del accesorio.
SUGERENCIAS DE OPERACIÓN
1. Mueva el cultivador al área de trabajo antes de hacer arrancar
el motor.
2. Arranque la unidad.
3. Con el motor en funcionamiento y los dientes lejos del suelo, apriete
el control del regulador para aumentar la velocidad del motor.
4. Sujete el eje y la manija con firmeza, baje lentamente el
cultivador hasta que los dientes entren en contacto con el
suelo (Figs. 4 y 5).
5. Cuando comience la acción del cultivador, tire el cultivador
hacia atrás para que los dientes puedan penetrar el suelo.
6. Una vez que afloje el suelo, continúe a una velocidad moderada
hasta que se familiarice con los controles y el manejo del cultivador.
ADVERTENCIA: Lea y comprenda el
manual del operador de los accesorios antes de
su operación.
ADVERTENCIA: Para evitar graves lesiones
personales, apague la unidad antes de sacar o
instalar accesorios.
PRECAUCION: Trabe el botón de
desconexión en el orificio primario y ajuste bien
la perilla antes de operar esta unidad.
PRECAUCION: El accesorio de corte y los
accesorios con el sistema EZ-Link™ deben ser
usados en el orificio primario a menos que se
indique lo contrario en el manual del operador del
accesorio. El usar el orificio incorrecto puede
conducir a lesiones personales o daño de la unidad.
ADVERTENCIA: Vista en forma adecuada
para reducir el riesgo de lesiones cuando opere
esta unidad. No use ropa holgada ni alhajas. Use
protección ocular y auditiva. Use pantalones
largos y gruesos, botas y guantes. No use
pantalones cortos, sandalias ni trabaje descalzo.
ADVERTENCIA: Para evitar graves lesiones
personales, tenga mucho cuidado cuando
invierta o gire la unidad hacia usted.
Fig. 1
en sentido
horario
Botón
Acoplador
Fig. 2
Fig. 3
Botón
Botón de
desconexión
Acoplador
Botón de
desconexión
Orificio
primario
Cubierta
superior del eje
en sentido
antihorario
Guía
Botón
Fig. 5
Fig. 4
INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN
REMOCIÓN Y REPOSICIÓN DE LAS PUAS
Las 4 púas deben cambiarse al mismo tiempo debido a que se
desgastarán en forma pareja con el uso normal. Trabaje en un lado
por vez.
1. Coloque el control de encendido y apagado en la posición de
APAGADO (O) y desconecte el cable de la bujía de encendido.
NOTA: Puede ser necesario colocar la cultivadora en posición
horizontal sobre una superficie plana con la manija
superior tocando el suelo
2. Saque las presillas del pasador de la horquilla y los pasadores
de la horquilla (Fig. 6).
3. Limpie y aceite el eje.
4. Deslice los nuevos dientes con el buje mirando hacia afuera. Los cuatro dientes están marcados con
letras A y B.
5. Ubique un diente A y un diente B en el árbol del diente.
6. Asegure los nuevos dientes al árbol con chavetas de trinquete.
ALMACENAMIENTO
• Examine la unidad antes de que la guarde para que compruebe que el equipo se encuentre en buen
estado de funcionamiento.
• Pare el motor.
• Guarde la unidad bajo techo en un lugar seco y asegurado, lejos del alcance de los niños.
Para unidades a gasolina
• Permita que la unidad se enfríe antes de guardarla en cualquier lugar encerrado.
• Vacíe el combustible de la unidad. Nunca guarde la unidad con combustible dentro del tanque en un edificio
en donde haya presentes fuentes de ignición tales como calentadores portátiles, secadoras de ropa, etc.
TRANSPORTE
• Espere que el motor se enfríe antes de transportrala.
• Asegure la unidad durante su transporte.
Para unidades a gasolina
• Drene el combustible de la unidad.
• Apriete la tapa del combustible antes del transporte.
ADVERTENCIA: Para evitar graves lesiones
personales, use siempre guantes gruesos
cuando maneje las púas.
ACCESORIO CULTIVADOR
*
Peso de operación del accesorio: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 libras (4.65 kg.)
Ancho ajustable de los dientes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 pulgadas a 10.25 pulgadas
Dientes de acero . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 pulgadas
ESPECIFICACIONES
* Toda las especificaciones contenidas en este manual se basan en la información más reciente
disponible en el momento de impresión del manual. Nos reservamos el derecho de hacer cambios en
cualquier momento sin aviso previo.
Cubierta
inferior del eje
Suspensor
Bastidor del eje
Protección de los dientes
Caja de engranajes
Púas
Fig. 6
Diente “A”
Diente “B”
Chaveta de
Trinqueta
Bujes
Chaveta de Trinqueta
