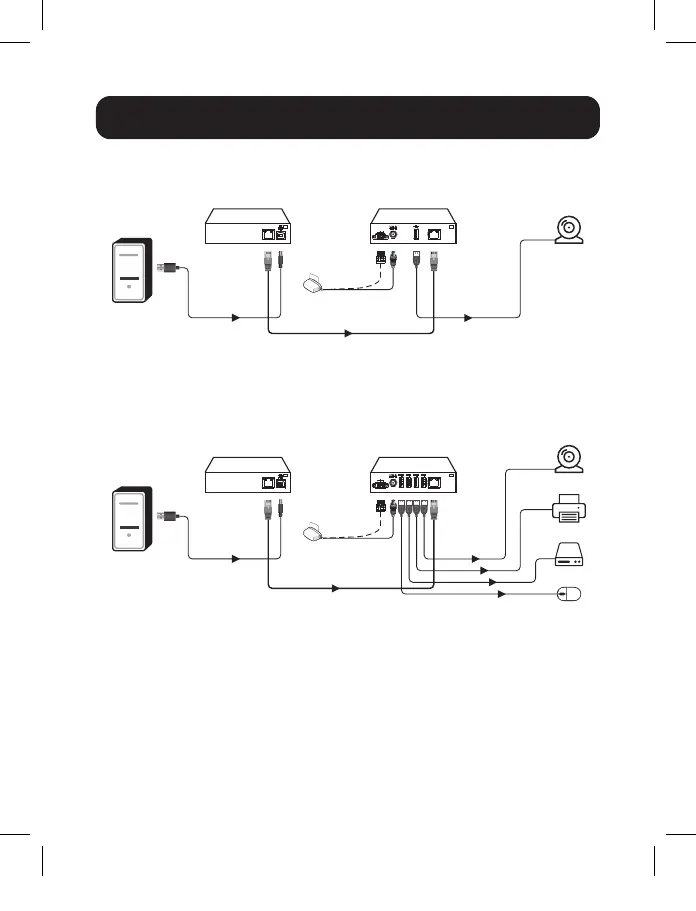

Diagramas de Instalación
TX
UTP , 50M
RX
DC 9~36V
UTP , 50M
TX
UTP , 50M
RX
DC 9~36V
UTP , 50M
B203-101-IND/B203-101-IND-ER
B203-104-IND/B203-104-IND-ER
Transmisor
Transmisor
Estación de
Trabajo
Estación de
Trabajo
Cable USB
Cable USB
Cable Cat6 de Alambre Sólido 24 AWG
(como la serie N202 de Tripp Lite),
hasta 45 m [150 pies] para el B203-101-IND y
hasta 100 m [330 pies] para el B203-101-IND-ER
Cable Cat6 de Alambre Sólido 24 AWG
(como la serie N202 de Tripp Lite),
hasta 45 m [150 pies] para el B203-104-IND y
hasta 100 m [330 pies] para el B203-104-IND-ER
Cable USB
Cable USB
Cámara Web
Cámara Web
Impresora
Disco Duro
Mouse
5V / 2A
5V / 2A
Atornillable o
tipo Phoenix
Atornillable o
tipo Phoenix
Receptor
Receptor
Para los Modelos B203-101/104-IND solamente: Al conectar
dispositivos que consumen mucha energía, para agregar energía
externa use la fuente de alimentación externa incluida o el
conector Phoenix RS-232.
Nota: Solo debe conectarse una fuente de alimentación a la(s)
unidad(es) receptora(s), nunca ambas.
