21

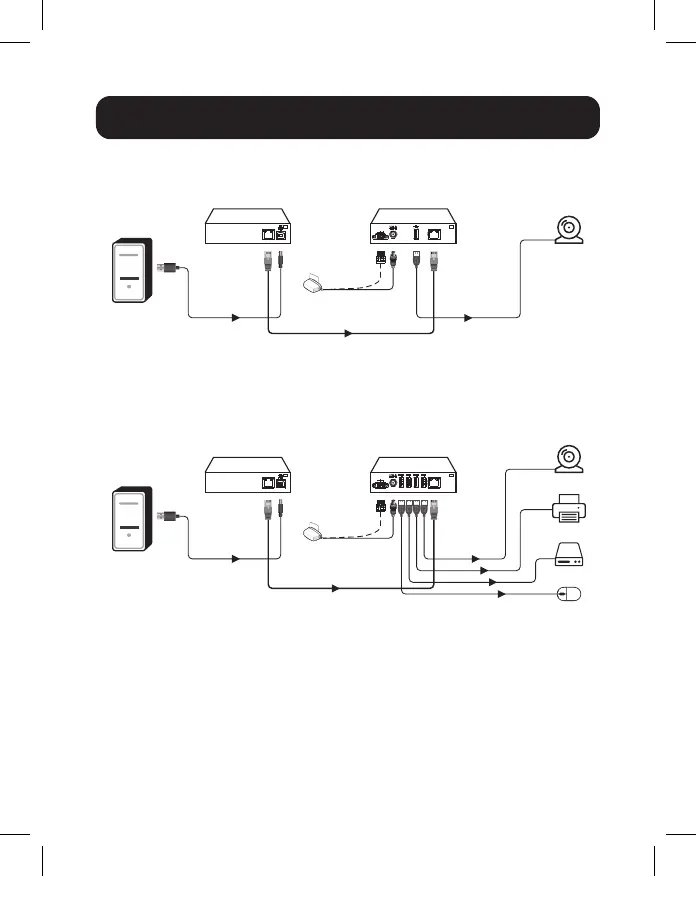

Diagrammes d'installation
TX
UTP , 50M
RX
DC 9~36V
UTP , 50M
TX
UTP , 50M
RX
DC 9~36V
UTP , 50M
B203-101-IND/B203-101-IND-ER
B203-104-IND/B203-104-IND-ER
Transmetteur
Transmetteur
Station de
travail
Station de
travail
Câble USB
Câble USB
Câble Cat6 solide 24 AWG
(comme les câbles de la série N202 de Tripp Lite),
jusqu'à 45 m (150 pi) pour le B203-101-IND et
jusqu'à 100 m (330 pi) pour le B203-101-IND-ER
Câble Cat6 solide 24 AWG
(comme les câbles de la série N202 de Tripp Lite),
jusqu'à 45 m (150 pi) pour le B203-104-IND et
jusqu'à 100 m (330 pi) pour le B203-104-IND-ER
Câble USB
Câble USB
Webcaméra
Webcaméra
Imprimante
Disque dur
Souris
5 V/2 A
5 V/2 A
De type taraudé ou de
type Phoenix
De type taraudé ou de
type Phoenix
Récepteur
Récepteur
Pour les modèles B203-101/104-IND uniquement : au
moment de connecter un ou plusieurs dispositifs avides de
puissance, utiliser l'alimentation externe incluse ou le connecteur
RS-232 Phoenix pour ajouter une alimentation externe.
Remarque : Une seule source d'alimentation doit être connectée au(x)
récepteur(s), jamais les deux.
20-04-048 933C77-Book.indb 2120-04-048 933C77-Book.indb 21 11/4/2021 3:34:36 PM11/4/2021 3:34:36 PM
