8
1
3
2
4

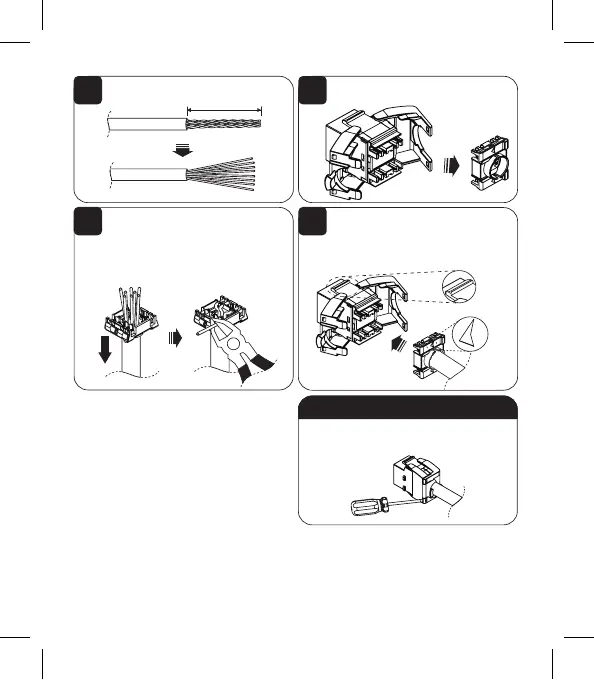

Снимите около 30 мм оболочки кабеля.
Открепите модульный разъем при помощи
отвертки с плоским жалом.
30 mm
Для разъединения:
Примечание. В целях обеспечения максимальной
производительности оборудования, получающего питание по
кабелю Ethernet (PoE), эти разъемы Keystone имеют специальную
конструкцию, препятствующую эрозии в искровом зазоре, которая
со временем ухудшает качество контактов в разъемах и может
оказывать негативное влияние на возможности по передаче
данных и/или мощности
20-11-065 9338DC_RevB
Наконечник
для проводов
Высвободите наконечник для проводов
модульного разъема.
Вставьте конец кабеля в наконечник для
проводов. Каждый из цветных проводов
должен быть вставлен в совпадающее с ним
по цвету гнездо наконечника. Отрежьте все
лишние части проводов при помощи кусачек.
Убедитесь в том, что наконечник для
проводов правильно совмещен с язычковым
фиксатором разъема. Вдавите наконечник для
проводов внутрь разъема и зафиксируйте его
в этом положении.
Язычковый фиксатор
ВВЕРХ
