Montage

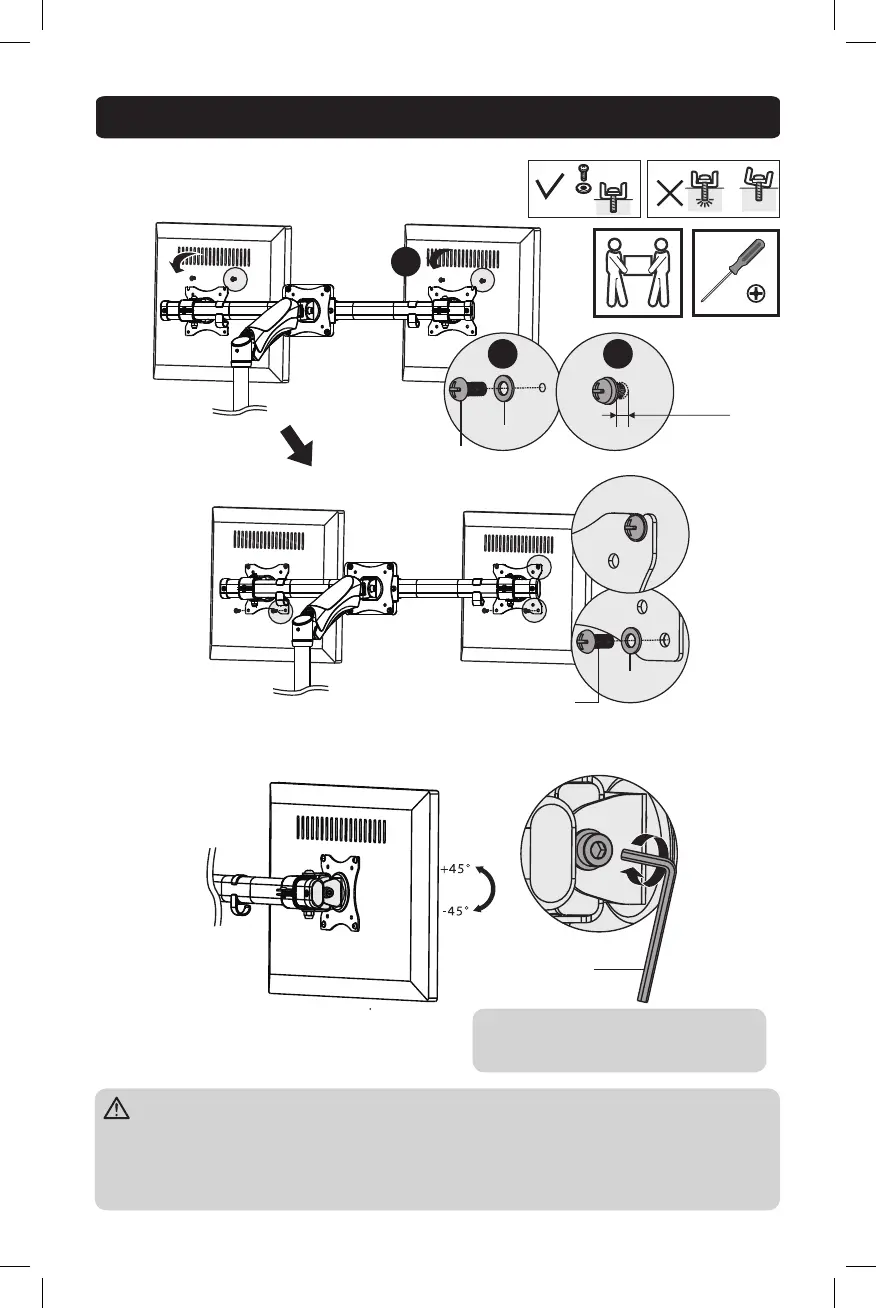

5. Befestigen der Bildschirme auf der
Dual-Halterung
6.
TV
TV TV
3 mm
M4X12 oder
M5X12 Schraube
D5 Beilagscheibe
D5
Beilagscheibe
M4X12 oder
M5X12 Schraube
A
B C
6 mm
Inbusschlüssel
Je nach Gewicht des montierten Bildschirms
kann es erforderlich sein, die Einstellschraube
etwas zu lockern oder etwas fester anzuziehen.
Den Bildschirm mit den passenden mitgelieferten Schrauben an der VESA-Platte befestigen.
Alle Schrauben fest anziehen. Die Schrauben nicht überdrehen.
Beim Umrüsten einer Einzel-Bildschirm-Anzeige zu einer Doppel-Bildschirm-Anzeige mit dem DMA1327SD
Dual-Montage-Adapter, DARF DAS ANGEGEBENE MAXIMALGEWICHT NICHT ÜBERSCHRITTEN WERDEN.
Die Gewichtskapazität bleibt die gleiche, unabhängig davon, ob ein oder zwei Monitore montiert werden.
