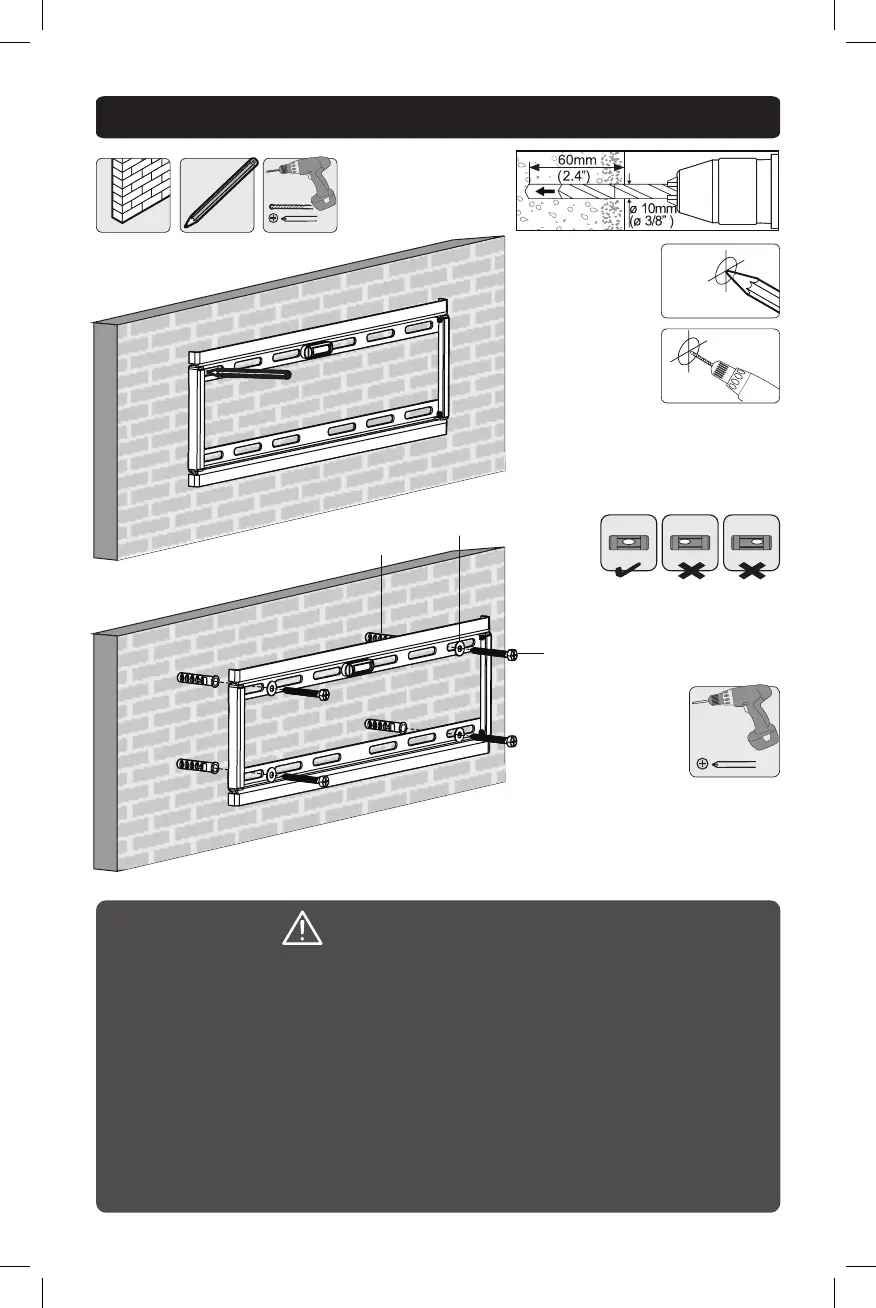

2b. Montage sur de la brique solide ou des blocs en béton
Ancrage à béton
Rondelle D6
Boulon
d'ancrage
Marquer
l'emplacement
exact des trous
de montage.
Visser la
plaque murale
assemblé au
mur.
Percer des
avant-trous.
AVERTISSEMENT
• Lorsque les montages muraux sont installés sur un élément de maçonnerie en béton
(également appelé bloc de béton ou « bloc de béton de mâchefer »), vérier que
l’épaisseur réelle du béton est d’au moins moins 35 mm (1-3/8 po) an que le béton
puisse supporter les ancrages à béton. NE PAS PERCER DANS LES JOINTS DE MORTIER!
S’assurer de monter la plaque murale assemblée avec les ancrages à béton, les
rondelles D6 et les boulons d’ancrage inclus dans les sections solides des blocs. Les
sections solides se trouvent habituellement à 25 mm (1 po) vers le milieu du bloc à
partir de chaque extrémité. Il est suggéré d’utiliser une perceuse électrique pour percer
un trou plutôt qu’un marteau perforateur an d’éviter d’endommager l’arrière du trou en
présence d’un espace vide.
• Les installateurs doivent s'assurer que la surface d'appui va supporter sans risque la
charge combinée de l'équipement et de tout le matériel et composants attachés.
