20
Remarque : Choisir les vis, les rondelles et les entretoises
appropriées (le cas échéant) en fonction du type d'écran.
• Positionner les supports d'adaptateur aussi près du centre
de l'écran que possible.
• Visser les supports d'adaptateur sur l'écran.
Serrer fermement toutes les vis. Ne pas trop serrer.

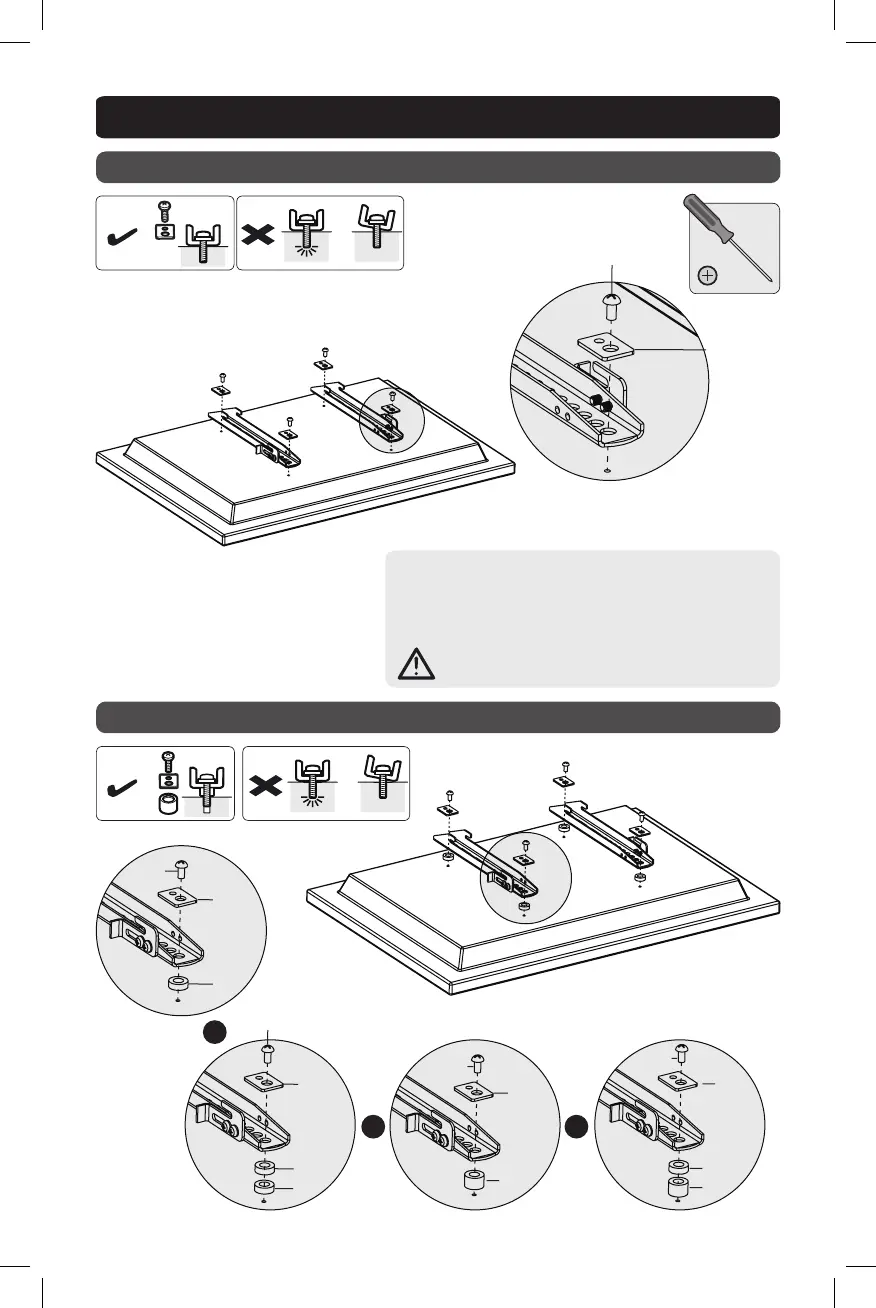

3. Installer les supports d'adaptateur.
3-1 Pour les écrans à dos plat
3-2 Pour les écrans à dos encastré ou entrées d'accès A/V
TV
TV
TV
Rondelle
M5X14
M6X14
M8X20
TV
TV
TV
ou
ou
ou
Rondelle
Rondelle
Rondelle
Rondelle
Petite entretoise
Petite
entretoise
Petite
entretoise
Petite entretoise
Grande
entretoise
Grande entretoise
M8X20
M8X20
M6X30
M8X30
M6X30
M8X30
M6X30
M8X30
14-04-248-933327.indb 20 5/6/2014 2:58:01 PM
