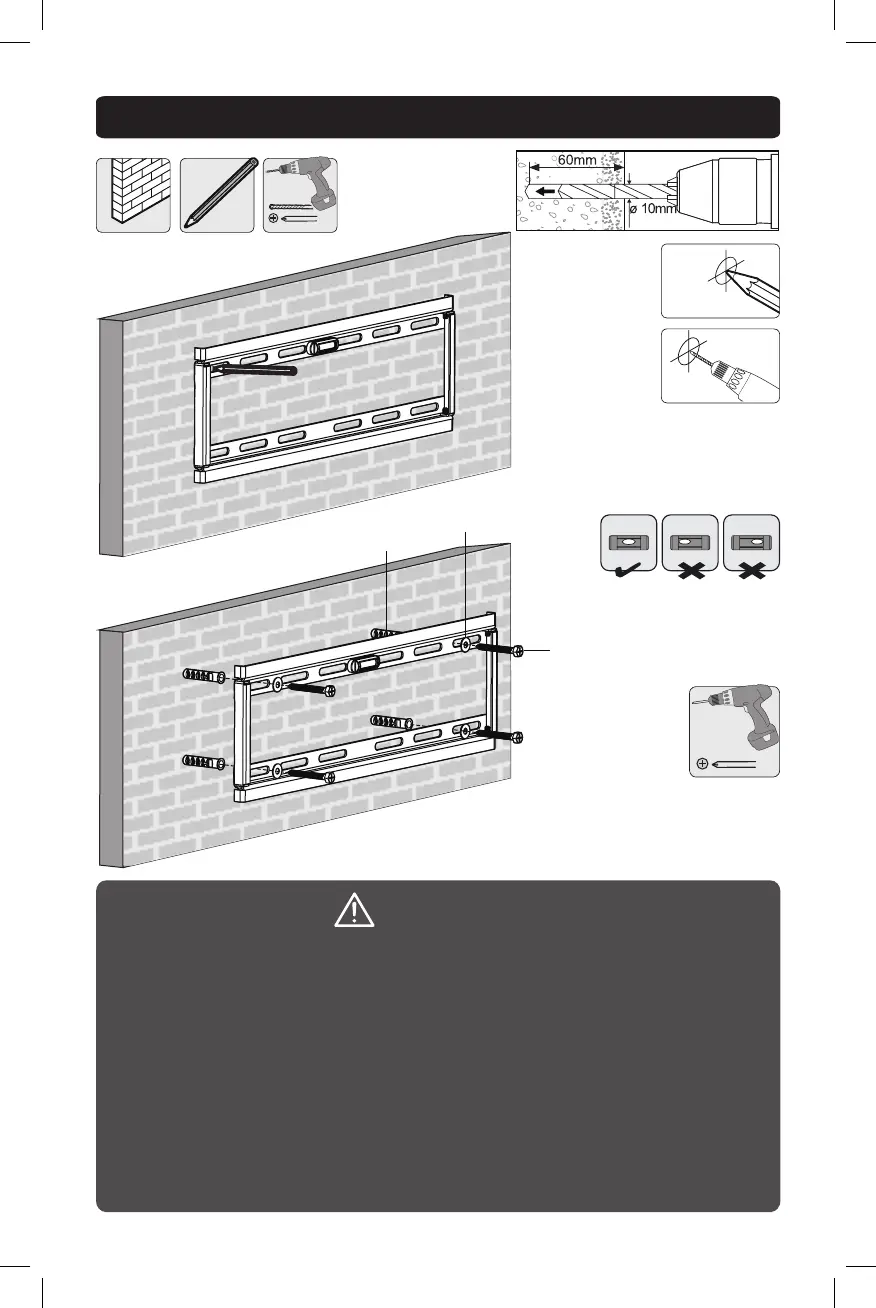

2b. Montage an Backstein oder Beton
Betonanker
D6
Beilagscheibe
Ankerschraube
Markieren Sie die
exakte Position der
Befestigungslöcher
Schrauben
Sie die
Wandhalterung
an die Wand
Bohren Sie die
Führungslöcher
WARNUNG
• Bei der Montage von Wandbefestigungen an Wänden aus Betonsteinen (auch
Porenbetonsteine oder Betonschalsteine genannt) zuerst überprüfen, dass die tatsächliche
Betondicke mindestens 35 mm beträgt, damit die Betonanker sicher gehalten werden. Keine
Bohrlöcher in die Mörtelfugen bohren! Vergewissern Sie sich, dass Sie die vormontierte
Wandmontageplatte mit den mitgelieferten Betonankern, D6-Beilagscheiben und Ankerbolzen
an einem starken Abschnitt des Betonsteins montieren. Ein solcher starker Abschnitt bendet
sich normalerweise etwa 25 mm von einem der Enden entfernt zur Mitte des Betonsteines
hin. Anstelle einer Schlagbohrmaschine wird zum Bohren des Bohrloches eine elektrische
Bohrmaschine mit geringer Drehzahl empfohlen, um ein Ausbrechen des Werkstoffs am
Bohrlochausgang zu verhindern, wo der Hohlraum beginnt.
• Der Monteur muss sicherstellen, dass die verwendete Montageäche das Gesamtgewicht des
Geräts einschließlich des zugehörigen Materials und aller zugehörigen Komponenten tragen
kann.
