34
Hinweis: Verwenden Sie die für den Bildschirmtyp geeigneten
Schrauben, Beilagscheiben und Abstandhalter.
• Positionieren Sie die Adapterhalterungen so nah wie möglich
in der Mitte des Bildschirms.
• Schrauben Sie die Adapterhalterungen an den Bildschirm.
Alle Schrauben fest anziehen.
Die Schrauben nicht überdrehen.

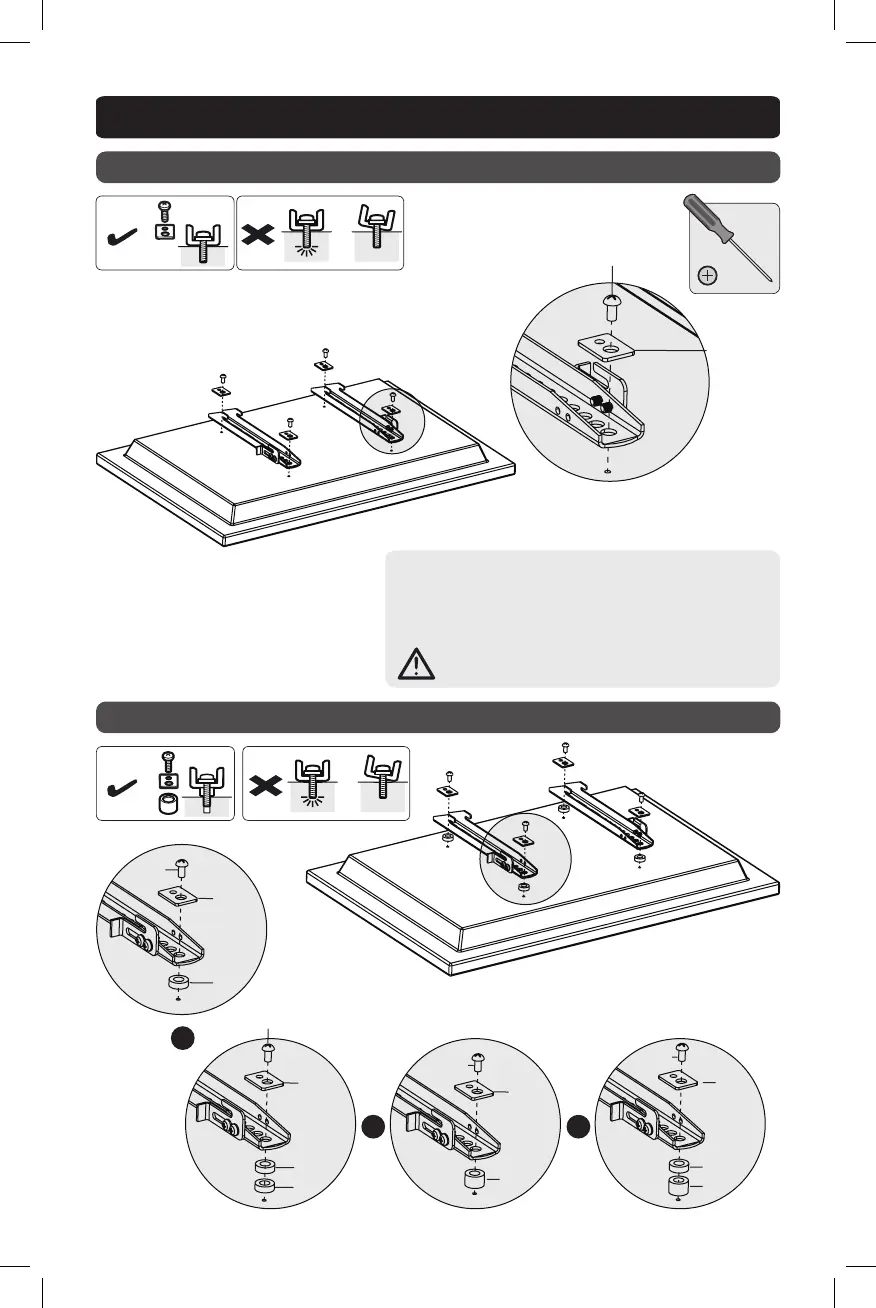

3. Installieren der Adapterhalterungen
3-1 Für ache Hinterfolie
3-2 Für versenkte Hinterfolie oder den Zugriff auf A/V-Eingänge
TV
TV
TV
Beilagscheibe
M5X14
M6X14
M8X20
TV
TV
TV
oder
oder
oder
Beilagscheibe
Beilagscheibe
Beilagscheibe
Beilagscheibe
Kleiner Abstandhalter
Kleiner
Abstandhalter
Kleiner
Abstandhalter
Kleiner
Abstandhalter
Großer
Abstandhalter
Großer
Abstandhalter
M8X20
M8X20
M6X30
M8X30
M6X30
M8X30
M6X30
M8X30
14-04-248-933327.indb 34 5/6/2014 2:58:06 PM
