AVERTISSEMENT
• Lorsque les montages muraux sont installés sur un
élément de maçonnerie en béton (également appelé
bloc de béton ou « bloc de béton de mâchefer »),
vérierquel'épaisseurréelledubétonestd'au
moins35mm(1-3/8po)anquelebétonpuisse
supporter les ancrages à béton. NE PAS PERCER
DANS LES JOINTS DE MORTIER! S'assurer
de monter la plaque murale assemblée avec les
ancrages à béton, les rondelles D6 et les boulons
d'ancrage inclus dans les sections solides des blocs.
Les sections solides se trouvent habituellement à 25
mm (1 po) vers le milieu du bloc à partir de chaque
extrémité. Il est suggéré d'utiliser une perceuse
électrique pour percer un trou plutôt qu'un marteau
perforateurand'éviterd'endommagerl'arrièredu
trou en présence d'un espace vide.
• Les installateurs doivent s'assurer que la surface
d'appui va supporter sans risque la charge
combinée de l'équipement et de tout le matériel et
les composants attachés.
Assemblage
2b

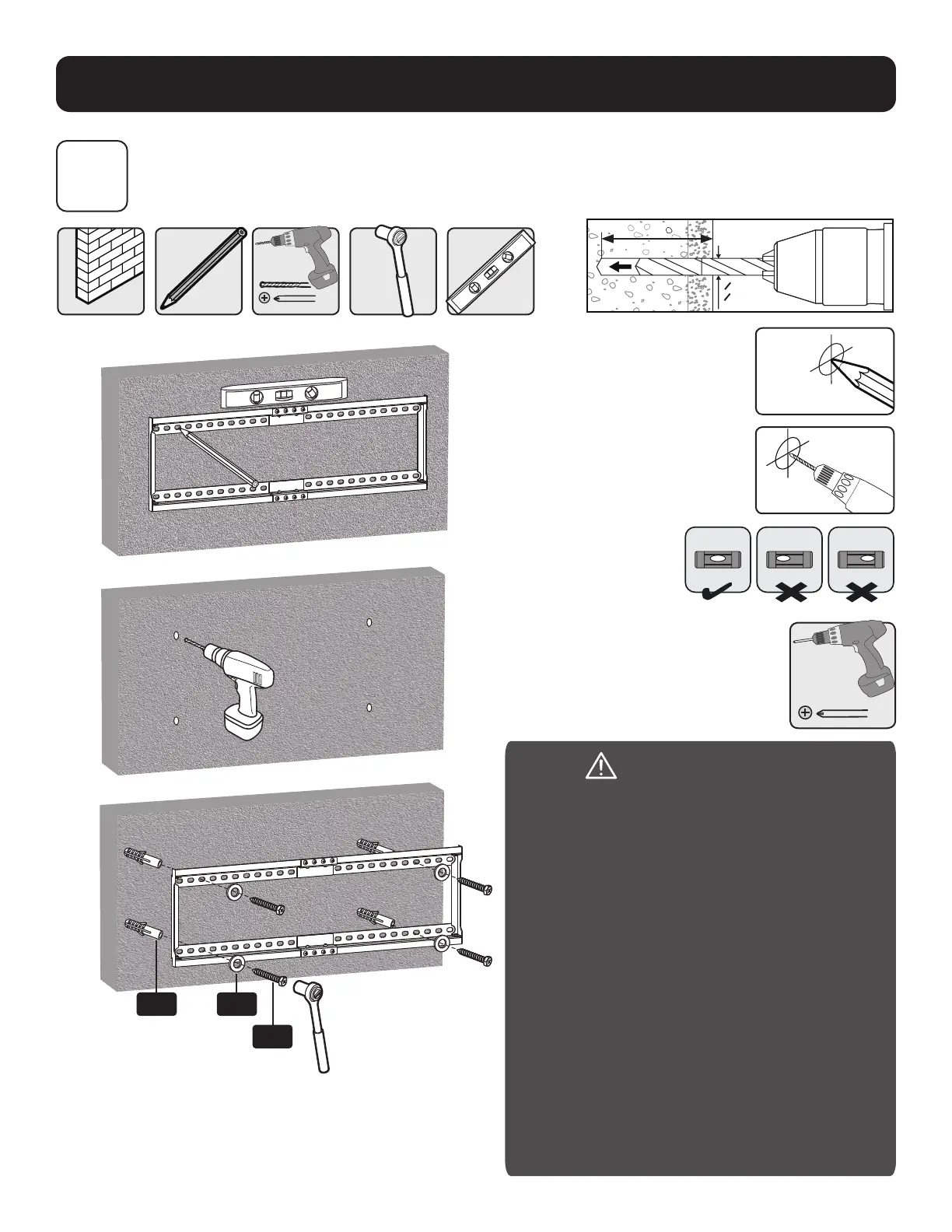

Montage sur de la brique solide ou des blocs en béton
Marquer
l'emplacement
exact des trous de
montage.
Visser la plaque
murale assemblée au
mur.
Percer des
avant-trous.
1
2
60 mm60 mm
(2.4")(2.4")
O 10 mmO 10 mm
(O 3/8 po)(O 3/8 po)
W-C
W-A
W-B
