ВНИМАНИЕ!
• Необходимо обеспечить ввертывание крепежных винтов по центру элементов каркаса.
С этой целью настоятельно рекомендуется использование детектора неоднородностей.
• Ответственность за обеспечение подходящей крепежной оснастки для других способов
монтажа возлагается на установщика.
• Установщик обязан убедиться в том, что опорная поверхность с запасом выдержит
суммарную нагрузку, создаваемую оборудованием и всеми входящими в комплект
деталями оснастки и другими компонентами.

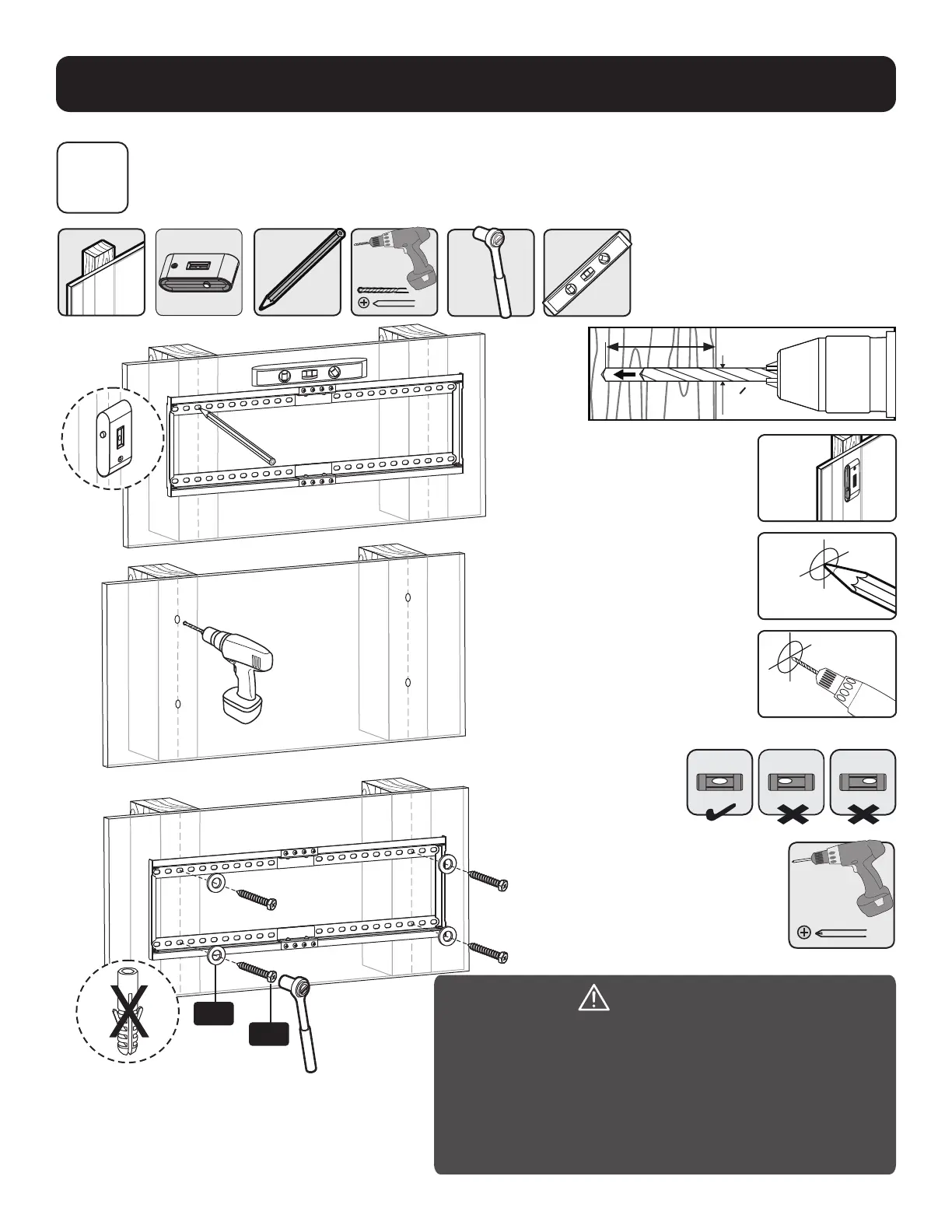

Порядок сборки
2a
Крепление к стене с деревянным каркасом
Определите и разметьте
точное местоположение
монтажных отверстий
Привинтите собранную
крепежную пластину к стене
Высверлите
направляющие
отверстия
W-C
W-A
1
2
3
50 50 мммм
O 4,5 ммO 4,5 мм
